センサ用ポテンショメータ JP-30
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。

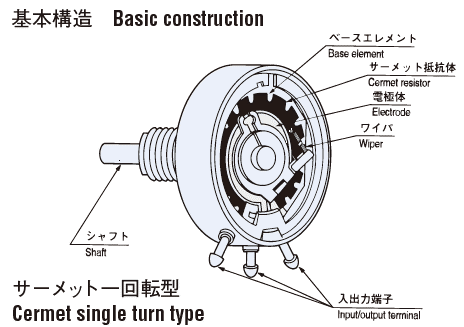

サーメット抵抗素子の使用により低価格化を実現、回転寿命も大幅に向上
FeaturesFeatures
-
低価格 (当社比)
-
高分解度 (理論的に無限小)
-
RoHS 指令対応
標準仕様
| 抵抗値許容差 | ± 2% |
|---|---|
| 分解度 | 理論的に無限小 |
| 単独直線度 | ± 0. |
| 有効電気的回転角度 | 300° ± 1° |
| 機械的回転角度 | 360° 連続 |
| 定格電力（40℃において） | 1.5W |
| 絶縁耐圧 | 1000 Vrms 1 min |
| 絶縁抵抗 | 1000 MΩ minimum(at DC500 V) |
| 回転トルク | 2.94 {30} mN·m {gf·cm} maximum |
| 摺動ノイズ | 全抵抗値の2 % または100 Ω のいずれか大きい方 |
| 抵抗温度係数 | ± 150 10-6/°C |
| 使用温度範囲 | − 55 ~ 85°C |
| 軸の許容回転数 | 150 r/min |
| 回転寿命 | 300 万回転 |
| 質 量 | Approx. 26g |
| ネジ締め強度 | 0.98 N·m {10 kgf·cm} maximum |
※端子のはんだ付けは380 °C 3秒以内で行い不必要な熱を加えないようにお願い 致します。またその際、端子に外力を加えない方法で作業をしてください。
型式表示
| J P - 3 0- | 1 k |
|---|---|
|
シリーズ名 JP-30：センサ用 |
公称抵抗値（Ω） 500, 1 k, 2 k, 5 k, 10 k, 20 k, 50 k, 100 k |
型式一覧表
| 型 式 | 公称抵抗値 |
|---|---|
| JP-30 500 | 500 Ω |
| JP-30 1 k | 1 kΩ |
| JP-30 2 k | 2 kΩ |
| JP-30 5 k | 5 kΩ |
| JP-30 10 k | 10 kΩ |
| JP-30 20 k | 20 kΩ |
| JP-30 50 k | 50 kΩ |
| JP-30 100 k | 100 kΩ |
標準抵抗値・定格電圧・定格電流
| 抵抗値（Ω） | 定格電圧（V） | 定格電流（mA） |
|---|---|---|
| 500 | 27.3 | 54.7 |
| 1 k | 38.7 | 38.7 |
| 2 k | 54.7 | 27.3 |
| 5 k | 86.6 | 17.3 |
| 10k | 122 | 12.2 |
| 20 k | 173 | 8.66 |
| 50 k | 273 | 5.47 |
| 100 k | 387 | 3.87 |
定格電力軽減曲線
外形寸法図
Unless otherwise specified, tolerance: ± 0.5 (Unit: mm)
環境関連書類
- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
