高周波対応スライドスイッチ CRFS
-
CRFS-2202(W)
2PDT / Knob: 5 mm -
CRFS-2204(W)
2PDT / Knob: 10 mm -
CRFS-2302(W)
2P3T / Knob: 5 mm -
CRFS-2304(W)
2P3T / Knob: 10 mm
-
CRFS-2202(W)
2PDT / Knob: 5 mm -
CRFS-2204(W)
2PDT / Knob: 10 mm -
CRFS-2302(W)
2P3T / Knob: 5 mm -
CRFS-2304(W)
2P3T / Knob: 10 mm
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
高周波対応スライドスイッチ
FeaturesFeatures
- 周波数範囲 DC 〜 1.0 GHz に対応
- 金メッキ接点採用により高信頼性を実現
- 樹脂材料は難燃クラス94V-0認証品を採用
標準仕様
| Operating temp. range | - 40 ~ 85 °C |
|---|---|
| Storage temp. range | - 40 ~ 85 °C |
| Sealing | Non- Washable |
| Net weight | Approx. 1.4 g (CRFS-2202) Approx. 1.5 g (CRFS-2204) Approx. 1.9 g (CRFS-2302) Approx. 2.0 g (CRFS-2304) |
電気的特性
| Contact rating | Non-switching: 50 VDC 100 mA Switching: 12 VDC 100 mA Minimum: 20 mVDC 1 μA |
|---|---|
| Contact timing | Non-shorting |
| Contact resistance | 70 mΩ maximum |
| Insulation resistance | 100 MΩ minimum (500 VDC) |
| Dielectric strength | 500 VAC, 60 s |
機械的特性
| No. of positions | 2, 3 |
|---|---|
| Stroke | 2 mm |

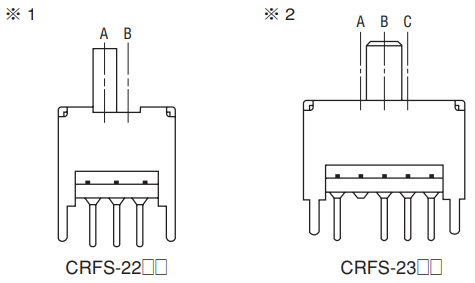

| Operating force | CFRS-22 □□ ※1 A ↔ B : 2.5 ± 1.5 N {0.255 ± 0.153 kgf} CFRS-23 □□ ※2 A → B / C → B : 1.5 ± 1 N {0.153 ± 0.102 kgf} B → A / B → C : 2.5 ± 1.5 N {0.255 ± 0.153 kgf} |
| Stop strength | 30 N {3.06 kgf} 15 s |
| Solderability | 245 ± 3 °C 2 ~ 3 s |
| Soldering heat | Flow : 260 ± 3 °C, 5 ~ 6 s, 2 times maximum Manual soldering : 380 ± 10 °C, 3 ~ 4 s |
{ } :Reference only
高周波特性
| Part numbers | Isolation between terminals | Isolation between circuits | Insertion loss | VSWR | Impedance |
|---|---|---|---|---|---|
| CRFS-22(770 MHz) | 28 dB min. | 30 dB min. | 0.15 dB max. | 1.2 max. | 75 Ω |
| CRFS-22(1.0 GHz) | 26 dB min. | 28 dB min. | 0.23 dB max. | 1.3 max. | 75 Ω |
| CRFS-23(770 MHz) | 28 dB min. | 31 dB min. | 0.13 dB max. | 1.3 max. | 75 Ω |
| CRFS-23(1.0 GHz) | 26 dB min. | 29 dB min. | 0.17 dB max. | 1.3 max. | 75 Ω |
環境特性
| Vibration | Amplitude 1.5 mm or Acceleration 98 m/s2, 10-500-10 Hz, 3 directions for 10 cycles each |
|---|---|
| Shock | 490 m/s2, 11 ms, sinusoidal wave half cycle,6 directions for 3 times each |
| Load life | Continuous load 10000 cycles, 12 ± 0.5 VDC, 100 ± 10 mA |
| Humidity | 40 °C, Relative humidity 90 ~ 95 %, 240 h, No load |
| High temp. exposure | 85 °C, 96 h, No load |
| Low temp. exposure | - 40 °C, 96 h, No load |
| Thermal shock | - 40 (0.5 h) ~ 85 °C (0.5 h), 5 cycles |
型式表示
| CRFS - | 2 | 2 | 0 | 2 | W |
|---|---|---|---|---|---|
|
シリーズ名 |
回路数 2：2 回路 |
接点数 2：2 接点 3：3 接点 |
設定方向 0：上部設定型 |
ノブ長さ 2： 5 mm 4：10 mm |
包装形態 W：トレイ 空欄：ポリ袋 |
型式一覧表
| 型式 | 接点数 | 設定方向 | 端子形状 | ノブ長さ | 包装数量 | CAD |
|---|---|---|---|---|---|---|
| CRFS-2202W | 2 | 上部設定 | スルーホールピン | 5 mm | 50 pcs./tray | |
| CRFS-2202 | 2 | 上部設定 | スルーホールピン | 5 mm | 25 pcs./pack | |
| CRFS-2204W | 2 | 上部設定 | スルーホールピン | 10 mm | 50 pcs./tray | |
| CRFS-2204 | 2 | 上部設定 | スルーホールピン | 10 mm | 25 pcs./pack | |
| CRFS-2302W | 3 | 上部設定 | スルーホールピン | 5 mm | 50 pcs./tray | |
| CRFS-2302 | 3 | 上部設定 | スルーホールピン | 5 mm | 25 pcs./pack | |
| CRFS-2304W | 3 | 上部設定 | スルーホールピン | 10 mm | 50 pcs./tray | |
| CRFS-2304 | 3 | 上部設定 | スルーホールピン | 10 mm | 25 pcs./pack |

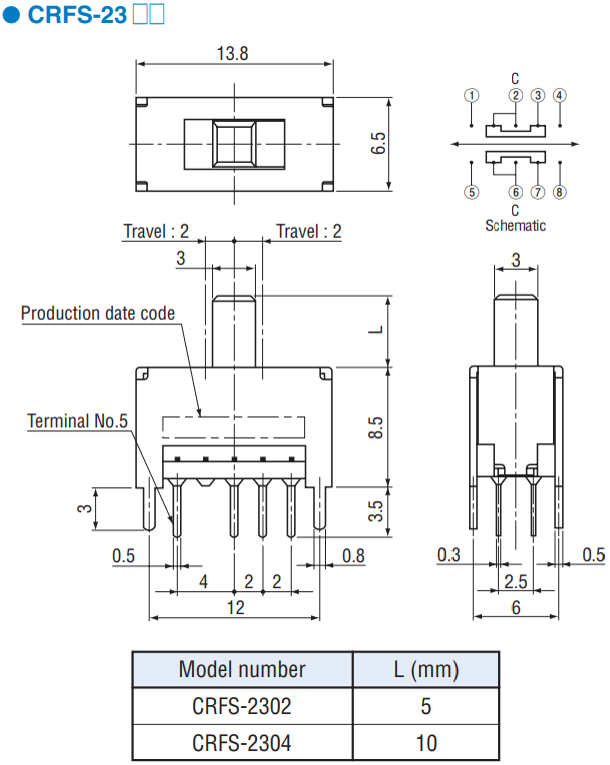

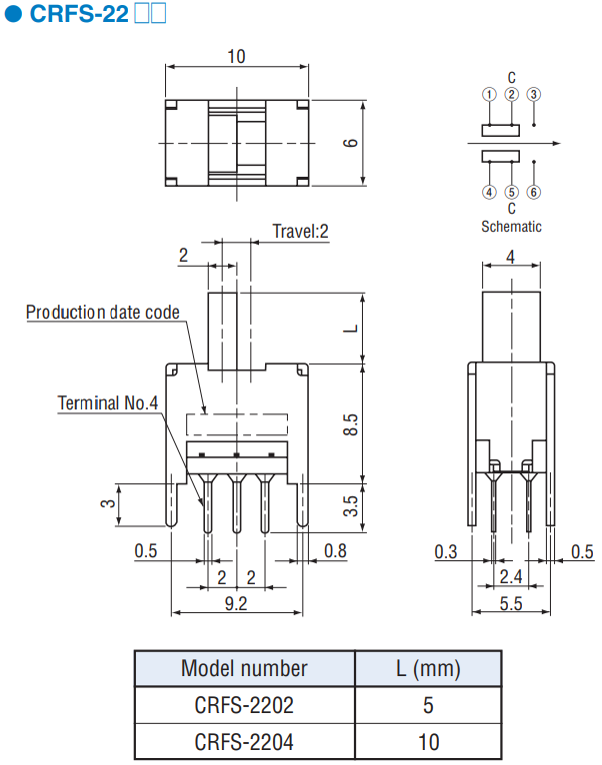

外形寸法図
(Unit:mm)

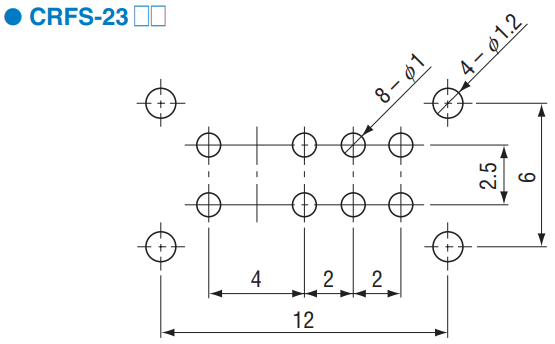

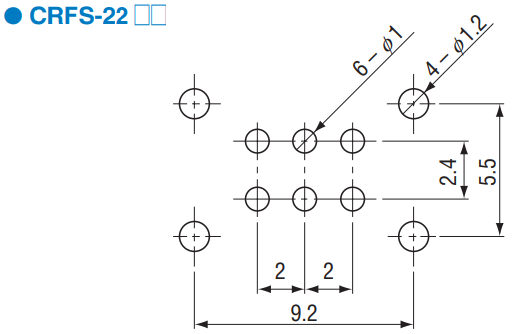

プリント基板加工寸法
(Unit:mm)
包装仕様
〈トレイの包装仕様〉
トレイでの最小梱包は、50 個 /トレイとなりますので、 50 個単位（50 個、100 個、150 個…）でのご注文 をお願い致します。
トレイの箱詰めは、10トレイごとに製品箱に包装いたし ます。
〈ポリ袋の包装仕様〉
ポリ袋の箱詰めは、25 個単位（標準は 50 個）を製品 箱に包装致します。
環境関連書類
