スライドスイッチ CSS
小型スライドスイッチ
FeaturesFeatures
- 実装高 2 mmの小型タイプ
- セルフリターンタイプもラインナップ
- 樹脂材料は難燃クラス94V-0認証品を採用
標準仕様
| Operating temp. range | - 20 ~ 70 °C |
|---|---|
| Storage temp. range | - 40 ~ 85 °C |
| Sealing | Non- Washable |
| Net weight | Approx. 0.11 g (CSS-12), Approx. 0.15 g (CSS-13) |
電気的特性
| Contact rating | Non-switching: 50 VDC 100 mA Switching: 12 VDC 100 mA Minimum: 20 mVDC 1 μA |
|---|---|
| Contact timing | Non-shorting |
| Contact resistance | 70 mΩ maximum |
| Insulation resistance | 100 MΩ minimum (500 VDC) |
| Dielectric strength | 500 VAC 60 s |
機械的特性
| No. of positions | 2, 3 |
|---|---|
| Stroke | 2 mm |
| Operating force | 1 ~ 3.5 N {0.1 ~ 0.36 kgf} |
| Stop strength | 10 N {1.02 kgf} 15 s |
| Solderability | 245 ± 3 °C 2 ~ 3 s Sn-3Ag-0.5Cu |

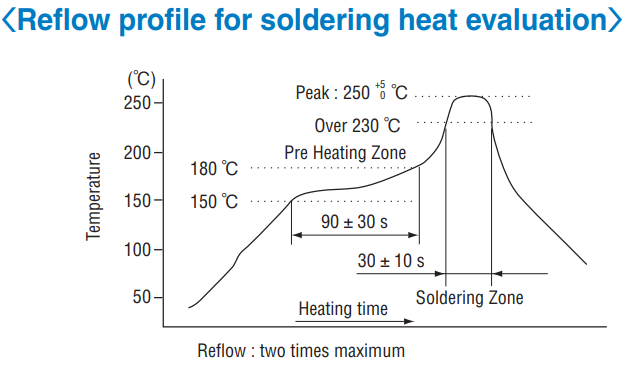

| Soldering heat | Reflow: 250 ~ 255 °C (Peak temperature) (Please refer to the profile below） Manual soldering: 350 ± 10 °C, 3 ~ 4 s |
| Shear (Adhesion) | 5 N {0.5 kgf} 10 s |
| Substrate bending | Width 90 mm, bend 3 mm, 5 s, 1 time |
| Pull-off strength | 5 N {0.5 kgf} 10 s |
{ } : Reference only
環境特性
| Vibration | Amplitude 1.5 mm or Acceleration 98 m/s2, 10-500-10 Hz, 3 directions for 10 cycles each |
|---|---|
| Shock | 490 m/s , 11 ms, 6 directions for 3 times each |
| Load life | Continuous load 10000 cycles, 12 ± 0.5 VDC, 100 ± 10 mA |
| Humidity | 40 °C, Relative humidity 90 ~ 95 %, 240 h, No load |
| High temp. exposure | 85 °C, 96 h, No load |
| Low temp. exposure | - 40 °C, 96 h, No load |
| Thermal shock | - 40 (0.5 h) ~ 85 °C (0.5 h), 5 cycles |
型式表示
| CSS - | 1 | 2 | 2 | 1 | T | B |
|---|---|---|---|---|---|---|
|
シリーズ名 |
回路数 1:1 回路 |
接点数 2：2 接点 |
設定方向 0：上部設定型 |
セルフリターン 0：無 |
包装形態 T：テーピング |
端子形状 B：ガル・ウィング |
型式一覧表
| 型式 | 接点数 | 設定方向 | セルフリターン | 端子形状 | 包装数量 | CAD |
|---|---|---|---|---|---|---|
| CSS-1210TB | 2 | 側部設定 | 無 | ガル・ウィング | 1,900 pcs./reel | |
| CSS-1210MC | 2 | 側部設定 | 無 | スルーホールピン | 53 pcs./stick | |
| CSS-1211TB | 2 | 側部設定 | シングル | ガル・ウィング | 1,900 pcs./reel | |
| CSS-1211MC | 2 | 側部設定 | シングル | スルーホールピン | 53 pcs./stick | |
| CSS-1310TB | 3 | 側部設定 | 無 | ガル・ウィング | 1,900 pcs./reel | |
| CSS-1310MC | 3 | 側部設定 | 無 | スルーホールピン | 38 pcs./stick | |
| CSS-1311TB | 3 | 側部設定 | シングル | ガル・ウィング | 1,900 pcs./reel | |
| >CSS-1311MC | 3 | 側部設定 | シングル | スルーホールピン | 38 pcs./stick | |
| CSS-1312TB | 3 | 側部設定 | ダブル | ガル・ウィング | 1,900 pcs./reel | |
| CSS-1312MC | 3 | 側部設定 | ダブル | スルーホールピン | 38 pcs./stick | |
| CSS-1300MC | 3 | 上部設定 | 無 | スルーホールピン | 38 pcs./stick | |
| CSS-1302MC | 3 | 上部設定 | ダブル | スルーホールピン | 38 pcs./stick |

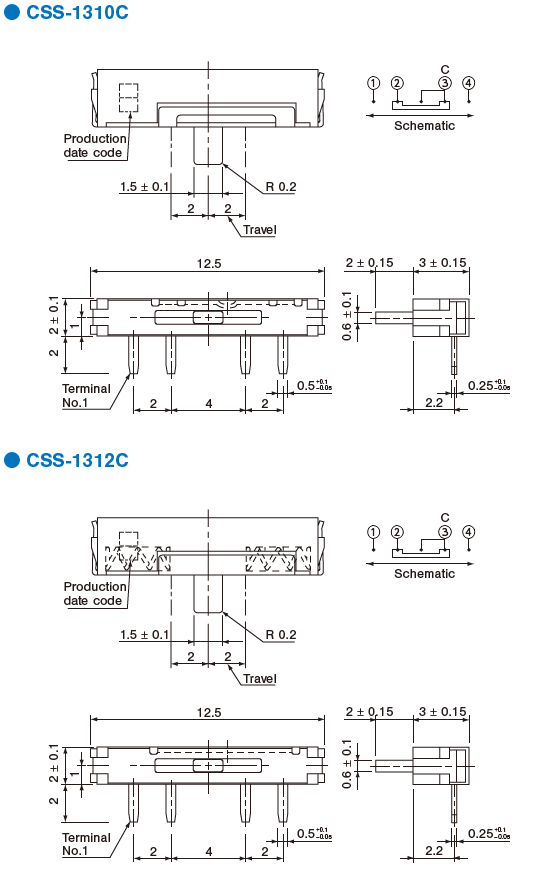

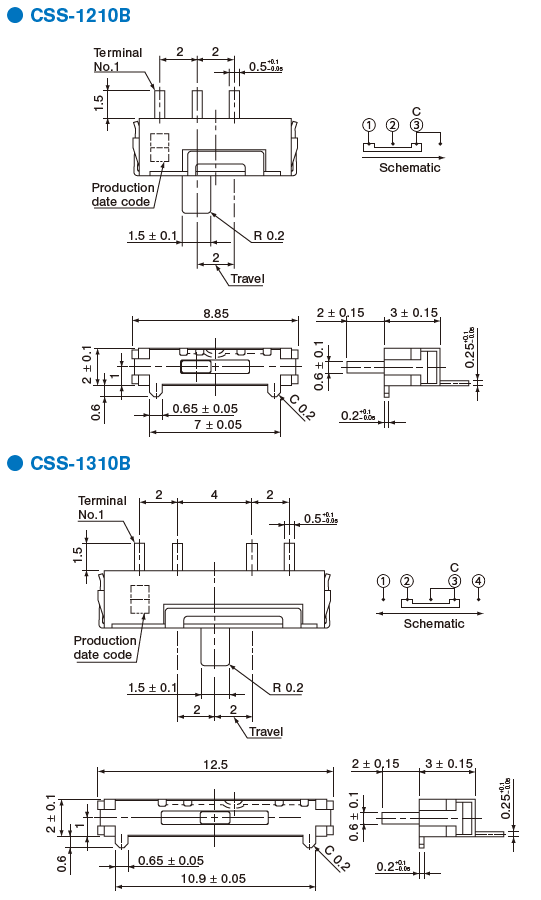

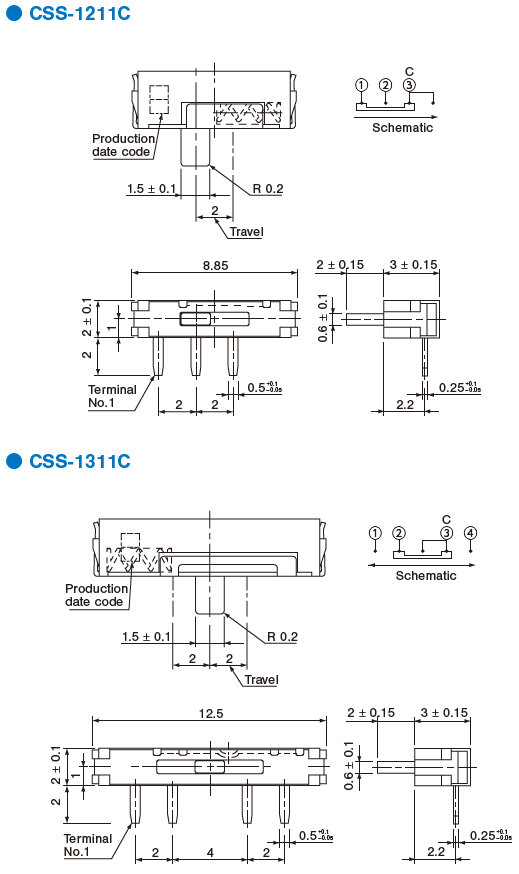

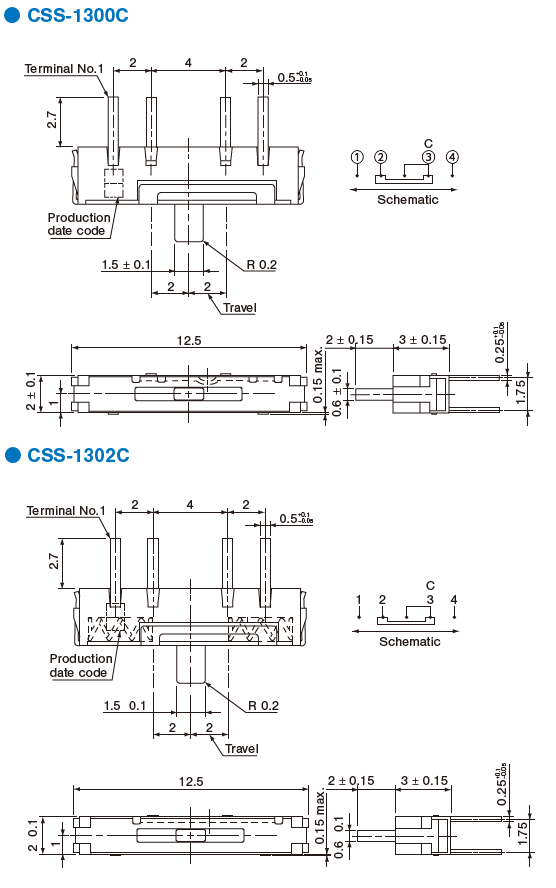

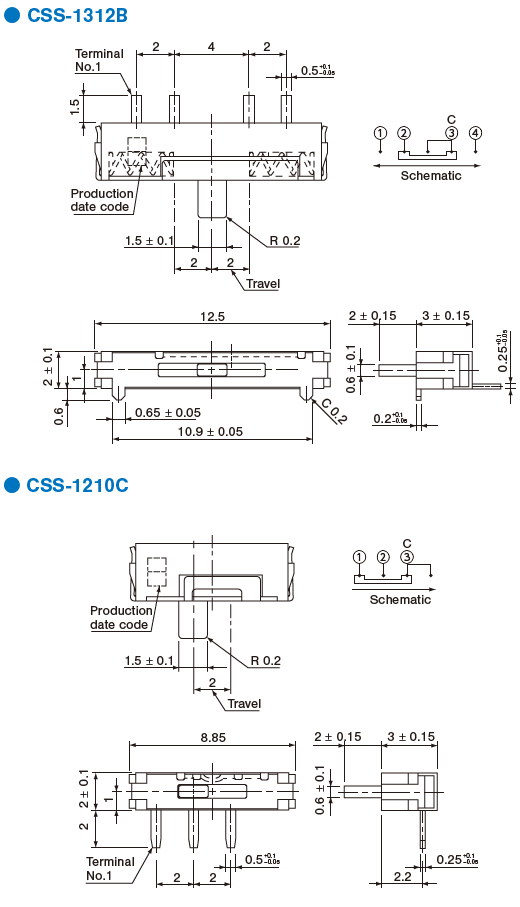

外形寸法図
(Unit:mm)

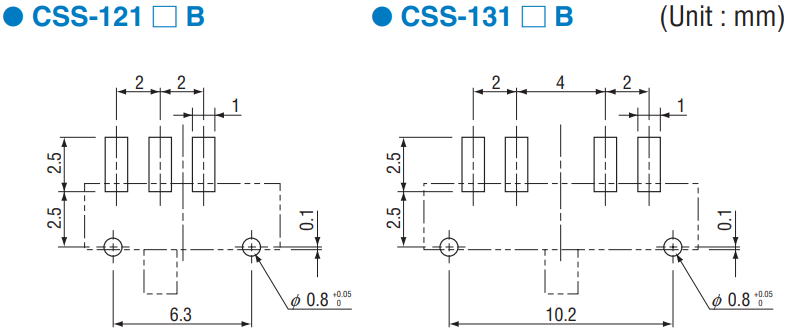

推奨ランドパターン
(Unit:mm)

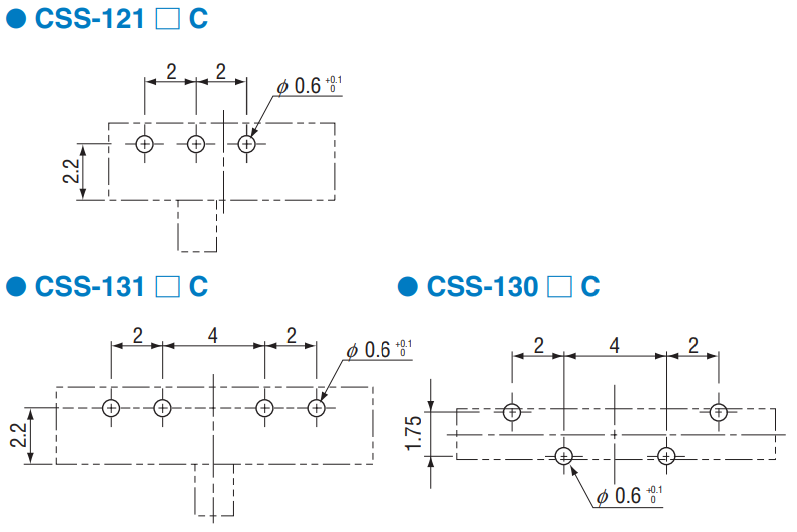

プリント基板加工寸法
(Unit:mm)
包装仕様
Tテーピングは 1900 個／リールで出荷いたします。
テーピングリールの箱詰めは、1 リール（1900 個）をリール箱に包装 致します。
製品の脱落は、連続 2 個以内と致します。

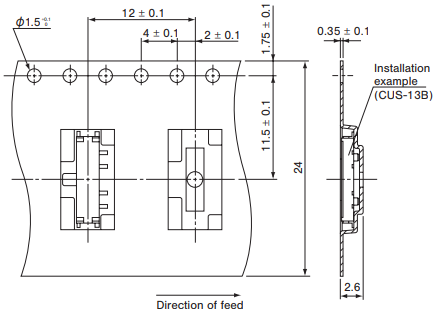

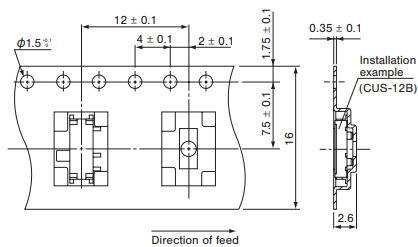

テープリーダ部、空部および製品表示方法を下図に示します。

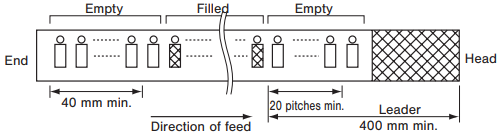

テープのリーダ部および空部
● CSS-121□TB
● CSS-131□TB

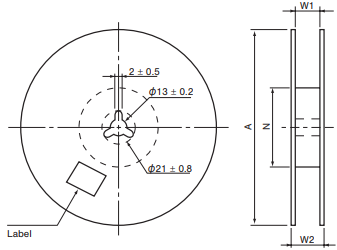

● リールの寸法図
上部設定タイプ 側部設定タイプ
マガジン長さ：500 ± 2 mm
マガジン長さ：500 ± 2 mm
| 型 式 | A | W1 | W2 | N |
|---|---|---|---|---|
| 12TB, 22TB | φ 330 ± 2 | 17.4 ± 1 | 21.4 ± 1 | φ 80 ± 1 |
| 13TB, 14TB | φ 330 ± 2 | 25.4 ± 1 | 29.4 ± 1 | φ 80 ± 1 |
包装数量
| 型 式 | 数量／スティック |
|---|---|
| 12□□ | 53 |
| 13□□ | 38 |
環境関連書類
- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
