ハイインラッシュロッカースイッチ CF-LA

FeaturesFeatures

CF-LA -	2	K	Z2-	1	C
シリーズ名	極数 01: 1 bit 02: 2 bits	スイッチ特性 A:ON－OFF K:ON－OFF	端子形状 C:PC端子 C4:PC-R/A端子 C5:PC-L/A端子 L:半田端子 Z2:タブ端子＃250	ロッカ表示 1:無 2:● 3:｜○ 5:－○	包装形態空欄:ポリ袋 C:ダンボールトレイ

CF-LA -

Z2-

シリーズ名

極数

01: 1 bit
02: 2 bits

スイッチ特性

A:ON－OFF
K:ON－OFF

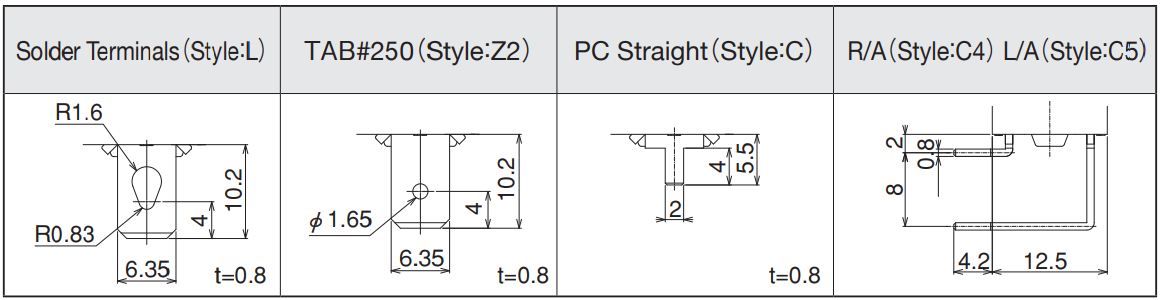

端子形状

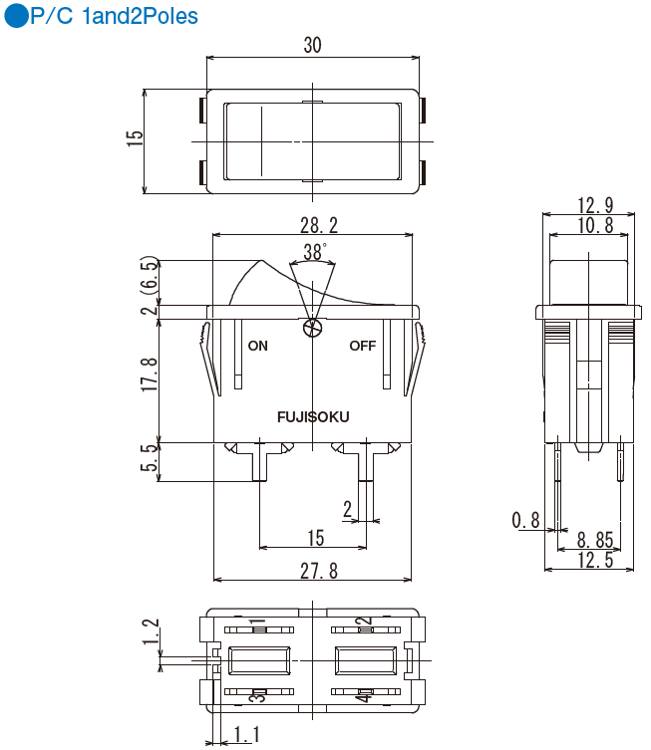

C:PC端子
C4:PC-R/A端子

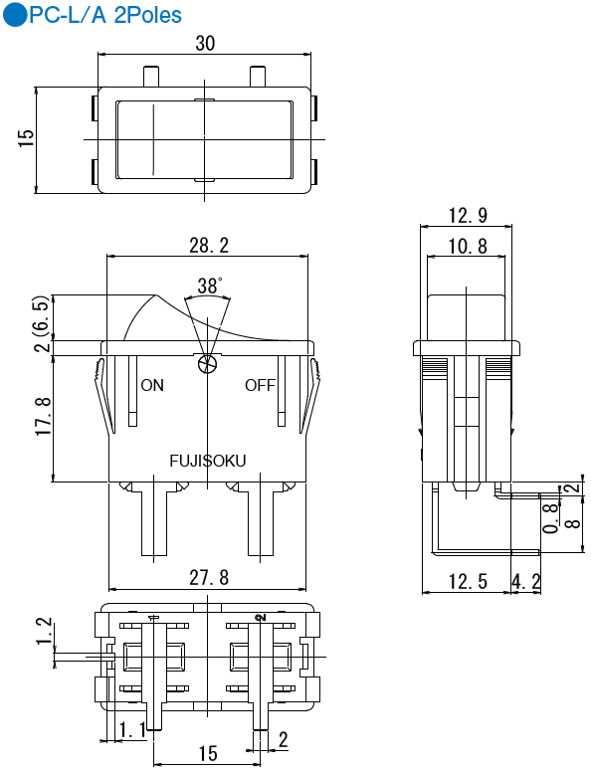

C5:PC-L/A端子

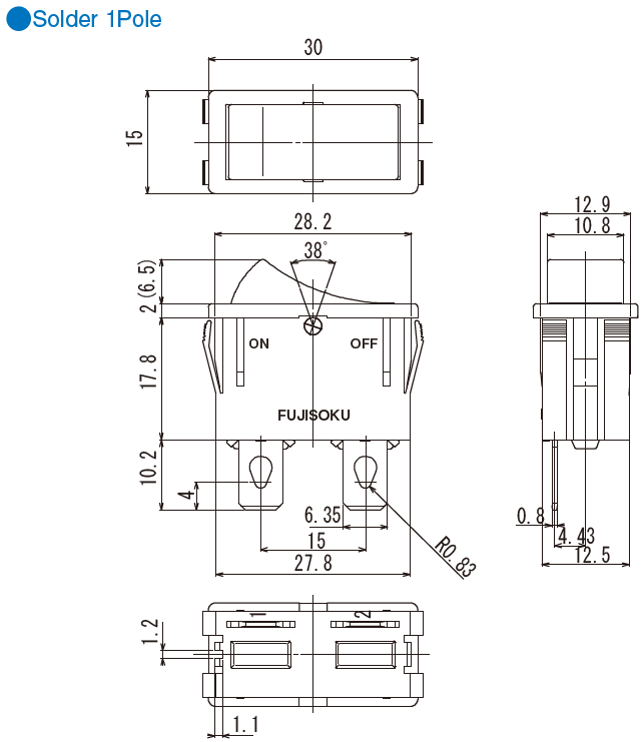

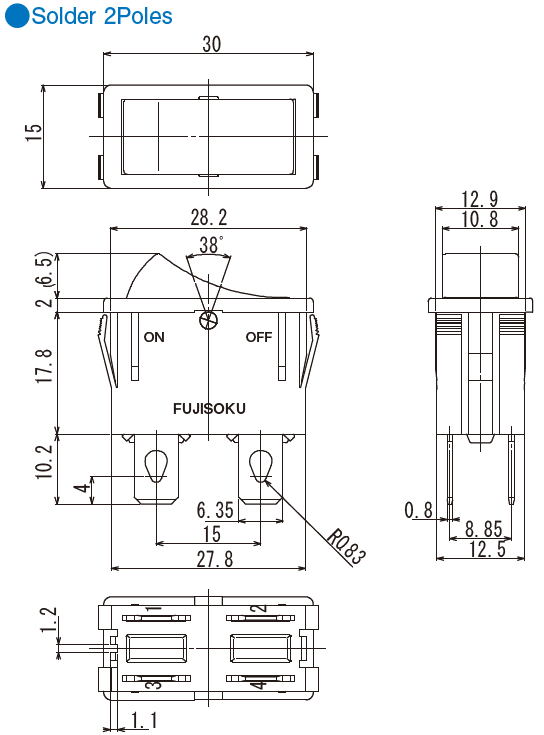

L:半田端子

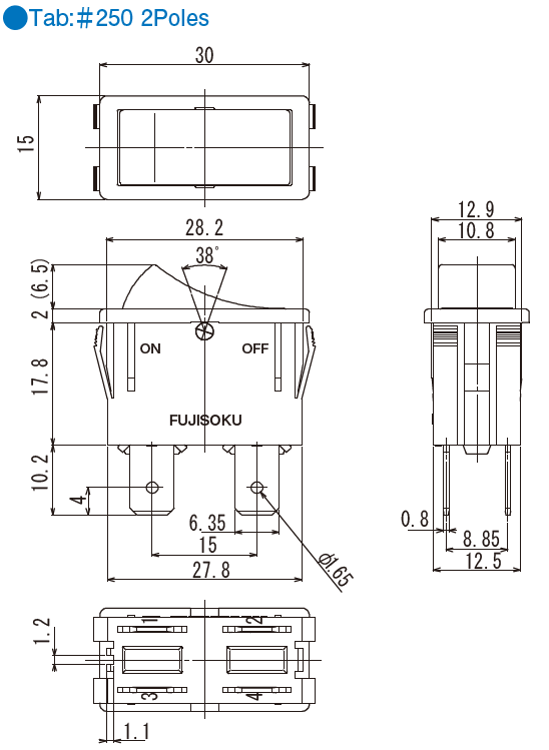

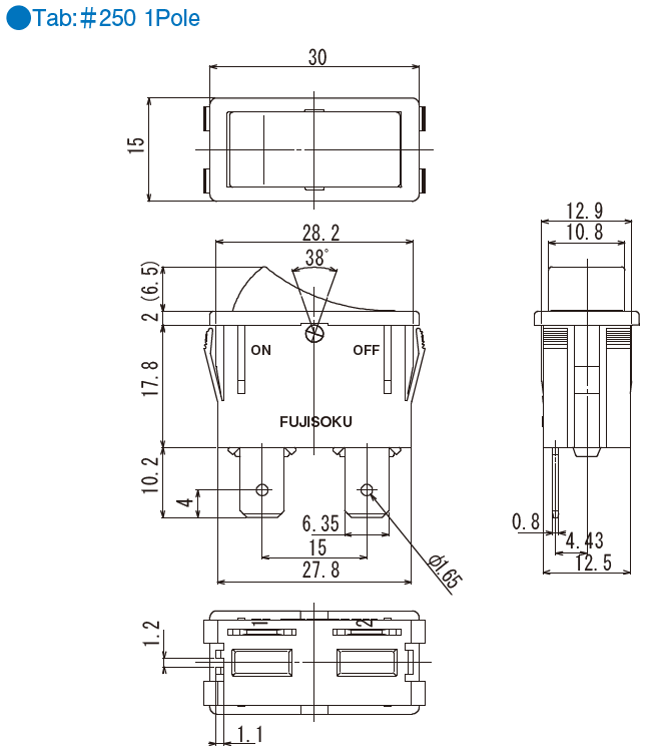

Z2:タブ端子＃250

ロッカ表示

1:無
2:●
3:｜○
5:－○

包装形態

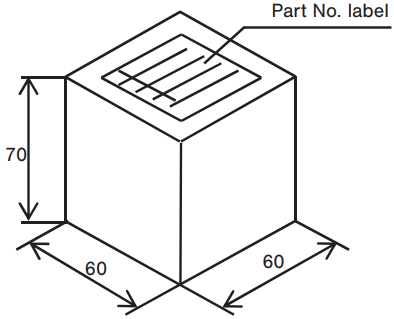

空欄:ポリ袋

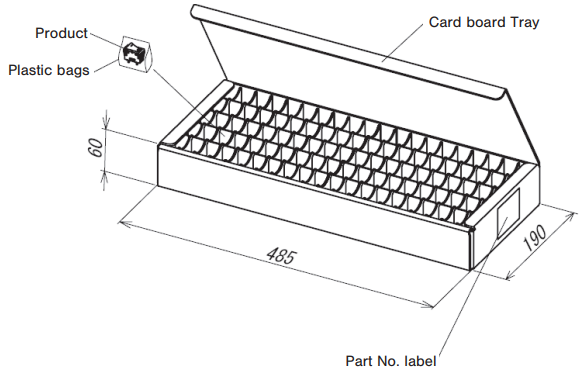

C:ダンボールトレイ

※具体的なラインアップは、下記の型式一覧表をご参照ください。

型式	端子形状	極数	ロッカ表示	CAD
CF−LA−1AL−1C	半田端子	1極	無	3D CAD（Any Model）
CF−LA−1AZ2−1C	Tab:＃250	1極	無	3D CAD（Any Model）
CF−LA−2KL−1C	半田端子	2極	無	3D CAD（Any Model）
CF−LA−2KZ2−1C	Tab:＃250	2極	無	3D CAD（Any Model）
CF−LA−1AL−1	半田端子	1極	無	3D CAD（Any Model）
CF−LA−1AZ2−1	Tab:＃250	1極	無	3D CAD（Any Model）
CF−LA−1AL−2C	半田端子	1極	●	3D CAD（Any Model）
CF−LA−1AL−2	半田端子	1極	●	3D CAD（Any Model）
CF−LA−2KZ2−2	Tab:＃250	2極	●	3D CAD（Any Model）
CF−LA−1AC4−3C	PC-R/A	1極	｜　○	3D CAD（Any Model）
CF−LA−1AZ2−3C	Tab:＃250	1極	｜　○	3D CAD（Any Model）
CF−LA−2KC−3C	PC端子	2極	｜　○	3D CAD（Any Model）
CF−LA−2KC5−3C	PC-L/A端子	2極	｜　○	3D CAD（Any Model）
CF−LA−2KZ2−3C	Tab:＃250	2極	｜　○	3D CAD（Any Model）
CF−LA−1AC4−3	PC-R/A	1極	｜　○	3D CAD（Any Model）
CF−LA−1AL−3	半田端子	1極	｜　○	3D CAD（Any Model）
CF−LA−1AZ2−3	Tab:＃250	1極	｜　○	3D CAD（Any Model）
CF−LA−2KZ2−3	Tab:＃250	2極	｜　○	3D CAD（Any Model）
CF−LA−2KZ2−5C	Tab:＃250	2極	－○	3D CAD（Any Model）
CF−LA−2KC−5	PC端子	2極	－○	3D CAD（Any Model）
CF−LA−2KZ2−5	Tab:＃250	2極	－○	3D CAD（Any Model）

フローライン	手付け
装置：噴流式または浸漬式 260℃　5 ～ 6sec. Max. ●プリヒートは80 ～ 150℃以下、2 ～ 3分以内での作業をお願いします。フローラインはPC端子タイプのみです。	装置：はんだゴテ 380℃ Max. 3 sec. Max.

定格	最大定格: 16A125V AC、16A250V AC （抵抗負荷）最小定格: AC／DC5V　10mA
初期接触抵抗	20mΩ以下
初期耐電圧	AC 1500V　 1分間
初期絶縁抵抗	100MΩ以上
作動力	1～8N
電気的寿命	20,000回
使用温度範囲	ー25～＋85℃
保存温度範囲	ー40～＋85℃
