圧力トランスジューサ PA-750

PA-750

PA-750

●お求めの際は、セールスネットワークまたは次のWeb通販サイトをご利用ください。

小型液圧測定タイプ

FeaturesFeatures

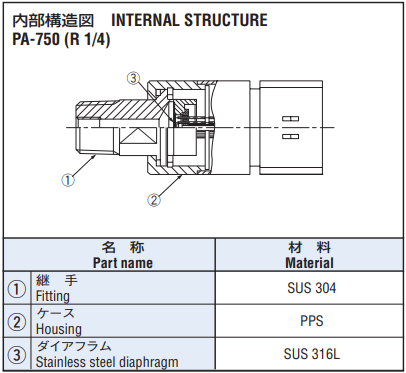

高耐食性、防滴構造を実現
①圧力受圧部に〈SUS 316L〉 ②本体にIP65（IEC 準拠）
ケーブル脱着式（コネクタ接続）
温度補償回路内蔵（0 〜50℃）
負圧〜正圧まで一台で測定出来る連成圧、絶対圧タイプもラインアップ
電圧出力タイプ

標準仕様

動作温度	−20 ~ 80°C
補償温度	0 ~ 50°C
動作湿度	35 ~ 85%RH（結露ないこと）
保存温度	− 20 ~ 80°C（大気圧、湿度65 %RH 以下）
適用媒体	SUS 316L・SUS304 を腐食させない気体及び液体
絶縁抵抗	100 (500 V DC)
耐電圧	500 V AC, 60 s（リーク電流1 mA 以下）
封入液	シリコンオイル
圧力ポート	R 1/8、R 1/4
質量	R2 : Approx. 50g
保護構造	IP65
駆動電圧	10.8 ~ 30V DC
消費電流	10 mA max.

型式表示

PA-750-	102 R-	R2 -	1
シリーズ名	定格圧力　　　　　　　指示方式 102G：0 ~ 100 kPa　　　ゲージ圧 352G：0 ~ 350 kPa　　　ゲージ圧 103G：0 ~ 1 MPa　　　　ゲージ圧 353G：0 ~ 3.5 MPa　　　ゲージ圧 102V：0 ~ − 100 kPa　　ケージ圧（負圧） 102R：− 100 ~ 100 kPa　連成圧 302R：− 100 ~ 300 kPa　連成圧 102A：0 ~ 100 kPa abs　　絶対圧	継手形状 R1：R 1/8（M 5 メネジ付） R2：R 1/4（M 5 メネジ付）	ケーブル付属空欄：1.5m ケーブル付属 1：ケーブル付属なし

PA-750-

102 R-

R2 -

シリーズ名

定格圧力　　　　　　　指示方式

102G：0 ~ 100 kPa　　　    ゲージ圧
352G：0 ~ 350 kPa　　　    ゲージ圧
103G：0 ~ 1 MPa　　　　    ゲージ圧
353G：0 ~ 3.5 MPa　　　    ゲージ圧

102V：0 ~ − 100 kPa　　ケージ圧（負圧）

102R：− 100 ~ 100 kPa　連成圧
302R：− 100 ~ 300 kPa　連成圧
102A：0 ~ 100 kPa abs　　絶対圧

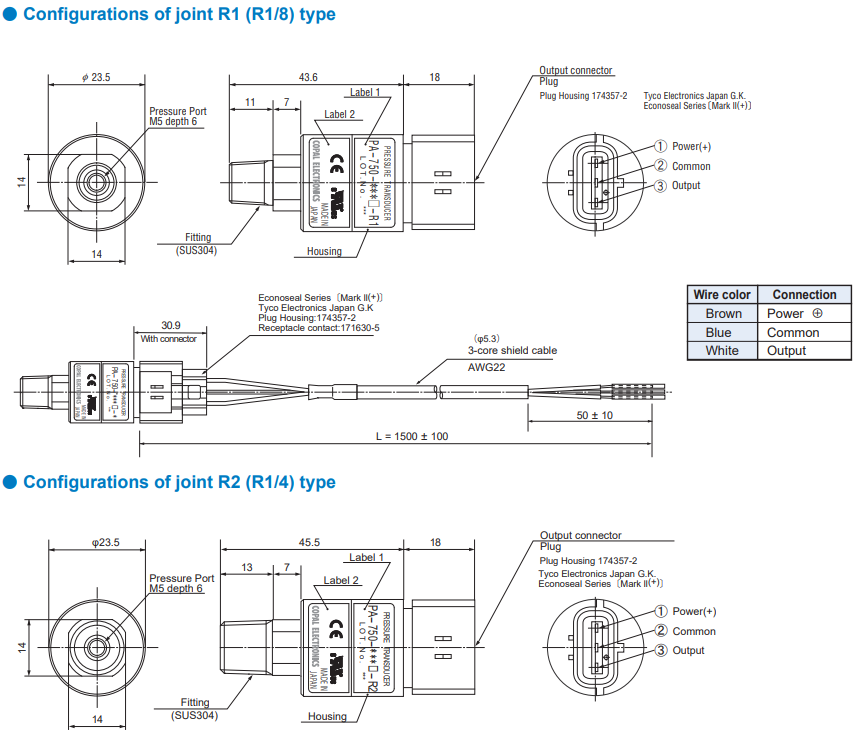

継手形状

R1：R 1/8（M 5 メネジ付）
R2：R 1/4（M 5 メネジ付）

ケーブル付属

空欄：1.5m ケーブル付属
1：ケーブル付属なし

型式一覧表

型式	指示方式	定格圧力	最大圧力	破壊圧力	継手形状	1.5m ケーブル付属	CAD
PA-750-102G-R1	ゲージ圧	100kPa	200kPa	300kPa	R1/8(M5メネジ付)	あり	3D CAD（Any Model）
PA-750-102G-R1-1	ゲージ圧	100kPa	200kPa	300kPa	R1/8(M5メネジ付)	なし	3D CAD（Any Model）
PA-750-102G-R2	ゲージ圧	100kPa	200kPa	300kPa	R1/4(M5メネジ付)	あり	3D CAD（Any Model）
PA-750-102G-R2-1	ゲージ圧	100kPa	200kPa	300kPa	R1/4(M5メネジ付)	なし	3D CAD（Any Model）
PA-750-352G-R1	ゲージ圧	350kPa	700kPa	1050kPa	R1/8(M5メネジ付)	あり	3D CAD（Any Model）
PA-750-352G-R1-1	ゲージ圧	350kPa	700kPa	1050kPa	R1/8(M5メネジ付)	なし	3D CAD（Any Model）
PA-750-352G-R2	ゲージ圧	350kPa	700kPa	1050kPa	R1/4(M5メネジ付)	あり	3D CAD（Any Model）
PA-750-352G-R2-1	ゲージ圧	350kPa	700kPa	1050kPa	R1/4(M5メネジ付)	なし	3D CAD（Any Model）
PA-750-103G-R1	ゲージ圧	1000kPa	2000kPa	3000kPa	R1/8(M5メネジ付)	あり	3D CAD（Any Model）
PA-750-103G-R1-1	ゲージ圧	1000kPa	2000kPa	3000kPa	R1/8(M5メネジ付)	なし	3D CAD（Any Model）
PA-750-103G-R2	ゲージ圧	1000kPa	2000kPa	3000kPa	R1/4(M5メネジ付)	あり	3D CAD（Any Model）
PA-750-103G-R2-1	ゲージ圧	1000kPa	2000kPa	3000kPa	R1/4(M5メネジ付)	なし	3D CAD（Any Model）
PA-750-353G-R1	ゲージ圧	3500kPa	5000kPa	7000kPa	R1/8(M5メネジ付)	あり	3D CAD（Any Model）
PA-750-353G-R1-1	ゲージ圧	3500kPa	5000kPa	7000kPa	R1/8(M5メネジ付)	なし	3D CAD（Any Model）
PA-750-353G-R2	ゲージ圧	3500kPa	5000kPa	7000kPa	R1/4(M5メネジ付)	あり	3D CAD（Any Model）
PA-750-353G-R2-1	ゲージ圧	3500kPa	5000kPa	7000kPa	R1/4(M5メネジ付)	なし	3D CAD（Any Model）
PA-750-102V-R1	ゲージ圧	-100kPa	200kPa	300kPa	R1/8(M5メネジ付)	あり	3D CAD（Any Model）
PA-750-102V-R1-1	ゲージ圧	-100kPa	200kPa	300kPa	R1/8(M5メネジ付)	なし	3D CAD（Any Model）
PA-750-102V-R2	ゲージ圧	-100kPa	200kPa	300kPa	R1/4(M5メネジ付)	あり	3D CAD（Any Model）
PA-750-102V-R2-1	ゲージ圧	-100kPa	200kPa	300kPa	R1/4(M5メネジ付)	なし	3D CAD（Any Model）
PA-750-102R-R1	ゲージ圧	-100 ~ 100kPa	200kPa	300kPa	R1/8(M5メネジ付)	あり	3D CAD（Any Model）
PA-750-102R-R1-1	ゲージ圧	-100 ~ 100kPa	200kPa	300kPa	R1/8(M5メネジ付)	なし	3D CAD（Any Model）
PA-750-102R-R2	ゲージ圧	-100 ~ 100kPa	200kPa	300kPa	R1/4(M5メネジ付)	あり	3D CAD（Any Model）
PA-750-102R-R2-1	ゲージ圧	-100 ~ 100kPa	200kPa	300kPa	R1/4(M5メネジ付)	なし	3D CAD（Any Model）
PA-750-302R-R1	ゲージ圧	-100 ~ 300kPa	600kPa	900kPa	R1/8(M5メネジ付)	あり	3D CAD（Any Model）
PA-750-302R-R1-1	ゲージ圧	-100 ~ 300kPa	600kPa	900kPa	R1/8(M5メネジ付)	なし	3D CAD（Any Model）
PA-750-302R-R2	ゲージ圧	-100 ~ 300kPa	600kPa	900kPa	R1/4(M5メネジ付)	あり	3D CAD（Any Model）
PA-750-302R-R2-1	ゲージ圧	-100 ~ 300kPa	600kPa	900kPa	R1/4(M5メネジ付)	なし	3D CAD（Any Model）
PA-750-102A-R1	絶対圧	100 (abs)kPa	200 (abs)kPa	300 (abs)kPa	R1/8(M5メネジ付)	あり	3D CAD（Any Model）
PA-750-102A-R1-1	絶対圧	100 (abs)kPa	200 (abs)kPa	300 (abs)kPa	R1/8(M5メネジ付)	なし	3D CAD（Any Model）
PA-750-102A-R2	絶対圧	100 (abs)kPa	200 (abs)kPa	300 (abs)kPa	R1/4(M5メネジ付)	あり	3D CAD（Any Model）
PA-750-102A-R2-1	絶対圧	100 (abs)kPa	200 (abs)kPa	300 (abs)kPa	R1/4(M5メネジ付)	なし	3D CAD（Any Model）

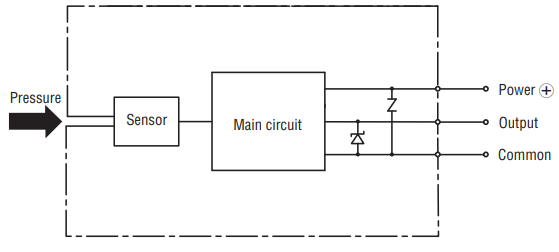

アナログ出力

圧力レンジ	102G	352G	103G	102V	102R	302R	102A
出力電圧	1 ~ 5V
ゼロ電圧	1 ± 0.04V				3 ± 0.04V	2 ± 0.04V	1 ± 0.04V
スパン電圧	4 ± 0.04V
出力電流	1mA maximum（負荷抵抗　5 kΩ 以上）
直線性／ヒステリシス	± 0.3%F.S.
温度特性	ZERO：± 0.05%F.S./°C　SPAN：± 0.05%F.S./°C
応答速度	Approx. 2ms
分解能	Approx. 0.004V（Approx. 0.1%F.S.）
姿勢の影響 (ポート横向き→垂直方向)	± 0.3%F.S.	± 0.1%F.S.	± 0.05%F.S.	± 0.3%F.S.		± 0.1%F.S.	± 0.3%F.S.

※駆動電圧：5V，出力電圧：0.5～4.5V(レシオメトリック出力)も対応可能です。

環境特性

試験項目	試験方法（条件　25 ± 5 °C）	変動量
振動	10 ~ 500 Hz, 1.5 mm maximum/98.1 m/s², 3 directions for 2 hours each	アナログ出力（ゼロ電圧、スパン電圧）それぞれ最大 ± 1 %F.S.
衝撃	490 m/s² 3 directions for 3 times each
圧力サイクル	0 〜定格圧力 / 定格圧力範囲 10⁶ cycles
耐湿性	40 °C, 90 ~ 95 %RH, 240 hrs.
