DIPスライドスイッチ CHS

●お求めの際は、セールスネットワークまたは次のWeb通販サイトをご利用ください。

自信をもってお勧めできるハーフピッチの定番です！

FeaturesFeatures

外形はEIAJ SOP外形規格に準拠 (Bタイプ)
表面実装対応、実装高 2.5 mm
豊富なラインアップ (1, 2, 4, 6, 8, 10 bits、ガル･ウィング、J-リードの12タイプ)
金メッキ、ツイン接点で優れた接触安定性
お問合せ品：裏面設定タイプも受注生産品として製作検討可能です。

標準仕様

使用温度範囲	−40 ~ 85 °C
保存温度範囲	−40 ~ 85 °C
シール性	テープシール付き洗浄可能タイプ有り
質量	0.05~0.25g

電気的特性

接点定格	Non-switching: DC50 V 100 mA Switching: DC6 V 100 mA, DC24 V 25 mA Minimum: DC20 mV 1 µA
接触抵抗	50 mΩ Max.
絶縁抵抗	1000 MΩ (DC100 V) Min.
耐電圧	AC500 V, 60 s

機械的特性

作動力	0.5 ~ 5 N {0.05 ~ 0.51 kgf}
操作部強度	10 N {1.02 kgf}, 60s
はんだ付け性	245 ± 3 °C, 2 ~ 3 s
はんだ耐熱性	リフロー: 255 °C (Peak temp.) 手はんだ: 350 ±10 °C, 3~4 s
固着性	5 N {0.51 kgf} 10 s
耐基板曲げ性	Width 90 mm, bend 3 mm, 5 s, 1 time
引きはがし強さ	5 N {0.51 kgf} 10 s

環境特性

耐振性	振幅 1.5 mm(全振幅) or 加速度 98 m/s²,10~500 Hz, 3 directions for 10 cycles each
耐衝撃性	490 m/s²,11 ms 6 directions for 3 times each
耐久性	Continuous load 2000 cycles,DC6 ±0.5 V, 100 ±10 mA
温度/湿度サイクル	−10 ~ 65 °C, 相対湿度 0~96 %,24 h for 10 cycles
耐熱性	85 °C, 96 h
耐寒性	−40 °C, 96 h
温度サイクル	−40 (0.5 h) ~ 85 °C (0.5 h), 5 cycles

型式表示

CHS -	04	T	B -	1
シリーズ名	極数 01：1 極　 02：2 極　 04：4 極　 06：6 極　 08：8 極　 10：10 極	包装形態 T ：テーピング（リール） T M：マガジン空欄：ポリ袋	端子形状 A：Jリード B：ガル・ウィング	構造　 1：無洗浄（テープシール無し）基本型式 2：無洗浄（テープシール有り）空欄：洗浄（テープシール有り）

CHS -

B -

シリーズ名

極数

01：1 極　

02：2 極　

04：4 極　

06：6 極　

08：8 極　

10：10 極　

包装形態

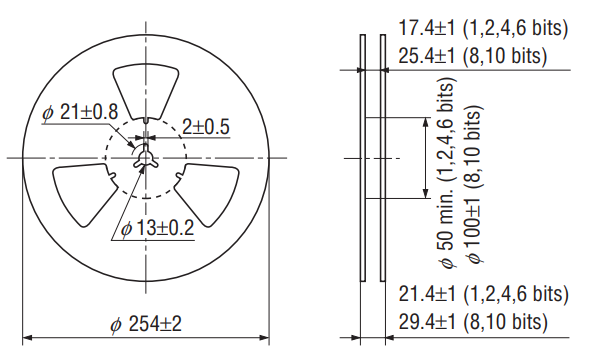

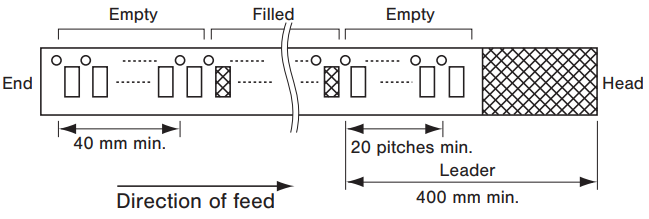

T ：テーピング（リール） T

M：マガジン

空欄：ポリ袋

端子形状

A：Jリード

B：ガル・ウィング

構造　

1：無洗浄（テープシール無し）基本型式

2：無洗浄（テープシール有り）

空欄：洗浄（テープシール有り）

型式一覧表

型式	ポジション数	構造	端子形状	包装形態	包装数量	CAD

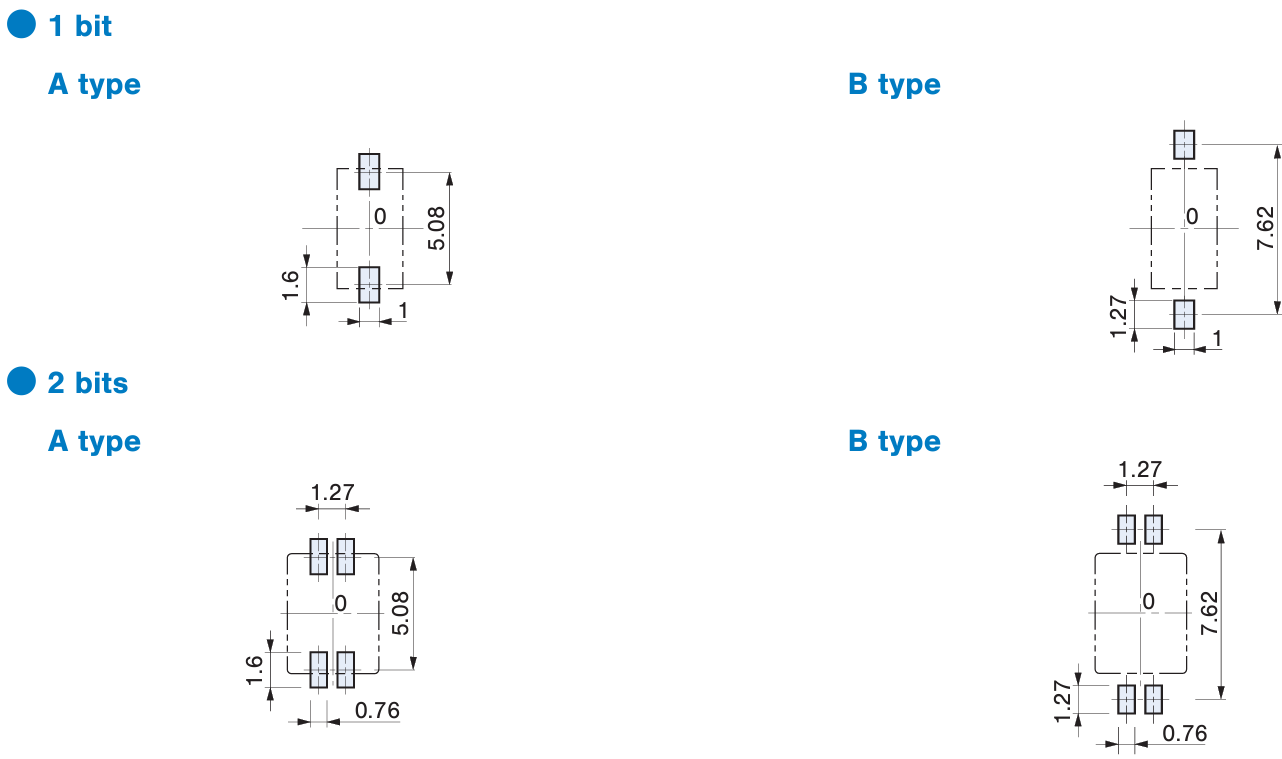

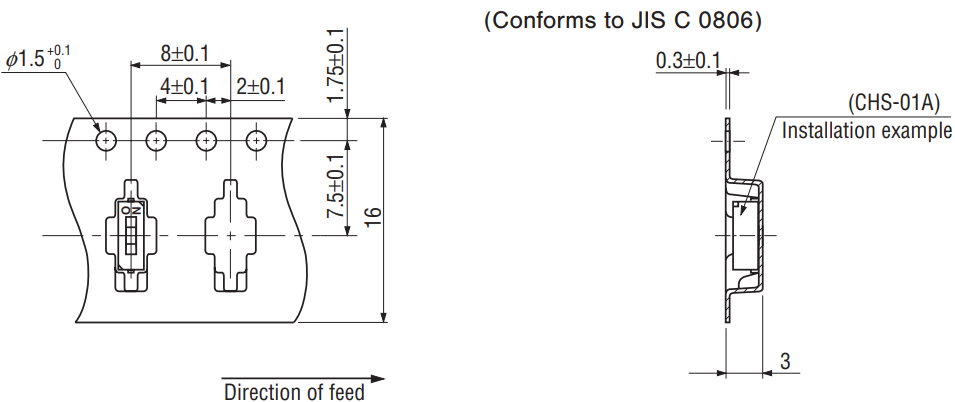

CHS-01TA1	1 bit	Non-washable type(Without seal tape)	J-hook	Taping	1000 pcs./reel	3D CAD（Any Model）

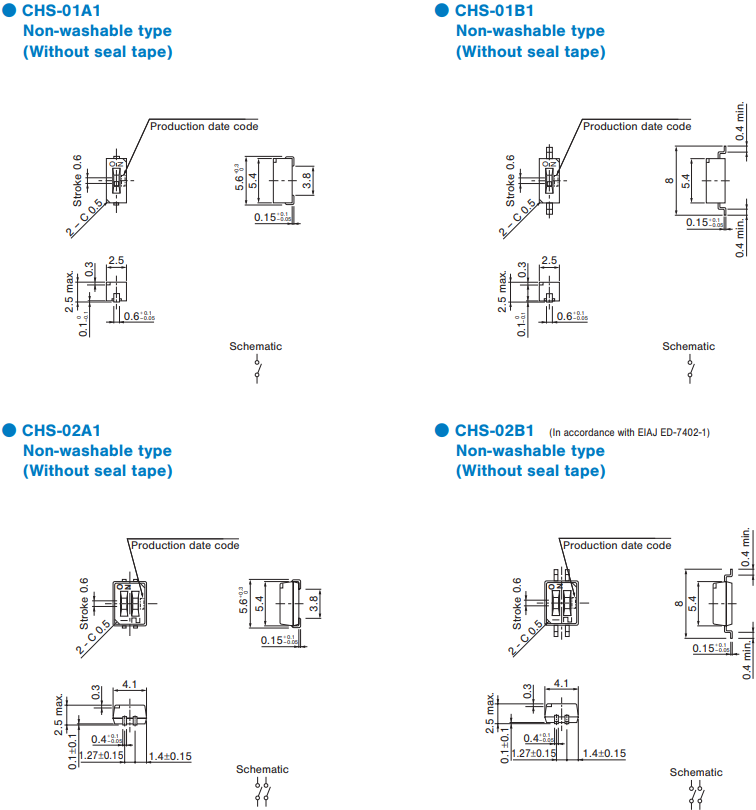

CHS-01A1	1 bit	Non-washable type(Without seal tape)	J-hook	Bulk in plastic bag	50 pcs./pack	3D CAD（Any Model）
CHS-01TB1	1 bit	Non-washable type(Without seal tape)	Gull wing	Taping	1000 pcs./reel	3D CAD（Any Model）

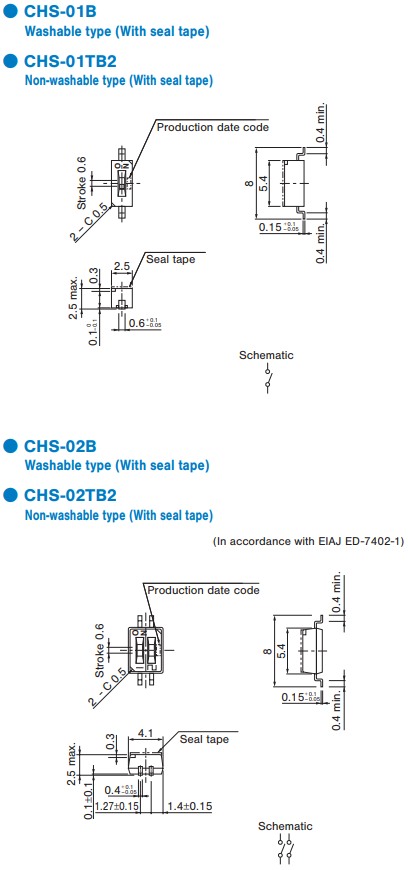

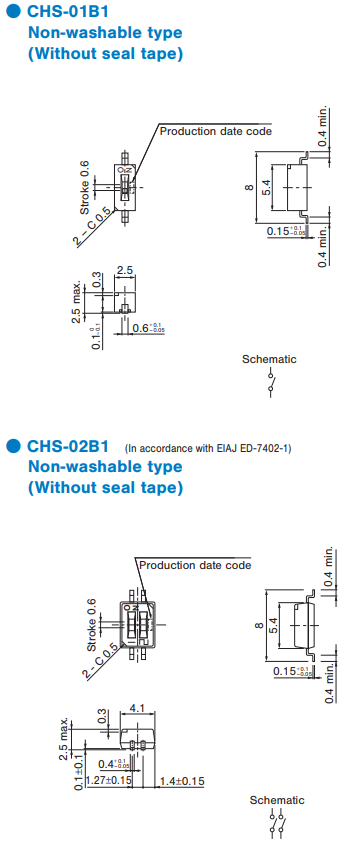

CHS-01B1	1 bit	Non-washable type(Without seal tape)	Gull wing	Bulk in plastic bag	50 pcs./pack	3D CAD（Any Model）
CHS-01TA2	1 bit	Non-washable type(With seal tape)	J-hook	Taping	1000 pcs./reel	3D CAD（Any Model）
CHS-01TB2	1 bit	Non-washable type(With seal tape)	Gull wing	Taping	1000 pcs./reel	3D CAD（Any Model）
CHS-01TA	1 bit	Washable type(With seal tape)	J-hook	Taping	1000 pcs./reel	3D CAD（Any Model）

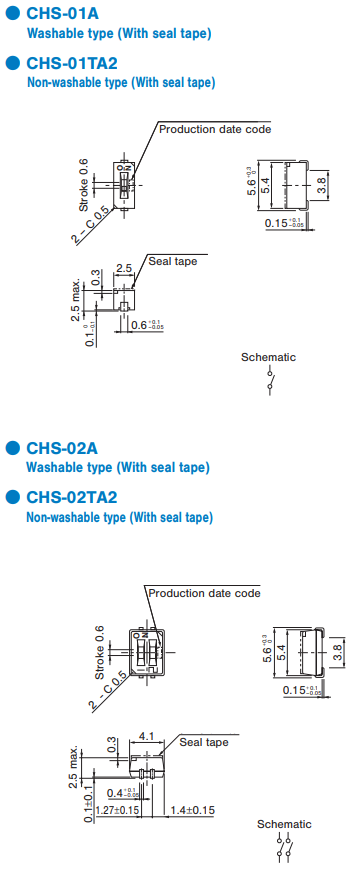

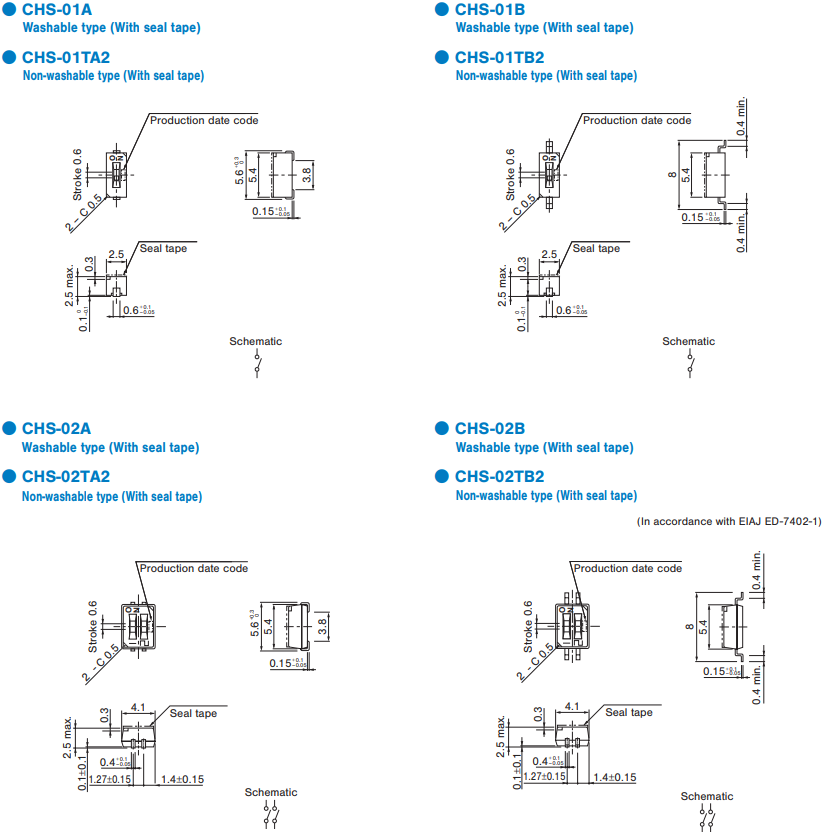

CHS-01A	1 bit	Washable type(With seal tape))	J-hook	Bulk in plastic bag	50 pcs./pack	3D CAD（Any Model）
CHS-01TB	1 bit	Washable type(With seal tape)	Gull wing	Taping	1000 pcs./reel	3D CAD（Any Model）
CHS-01B	1 bit	Washable type(With seal tape)	Gull wing	Bulk in plastic bag	50 pcs./pack	3D CAD（Any Model）

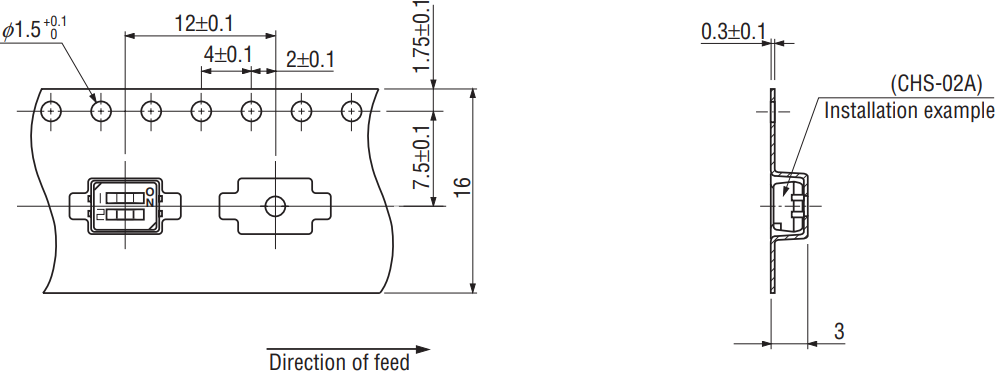

CHS-02TA1	2 bits	Non-washable type(Without seal tape)	J-hook	Taping	500 pcs./reel	3D CAD（Any Model）
CHS-02A1	2 bits	Non-washable type(Without seal tape)	J-hook	Bulk in plastic bag	50 pcs./pack	3D CAD（Any Model）
CHS-02TB1	2 bits	Non-washable type(Without seal tape)	Gull wing	Taping	500 pcs./reel	3D CAD（Any Model）
CHS-02B1	2 bits	Non-washable type(Without seal tape)	Gull wing	Bulk in plastic bag	50 pcs./pack	3D CAD（Any Model）
CHS-02TA2	2 bits	Non-washable type(With seal tape)	J-hook	Taping	500 pcs./reel	3D CAD（Any Model）
CHS-02TB2	2 bits	Non-washable type(With seal tape)	Gull wing	Taping	500 pcs./reel	3D CAD（Any Model）
CHS-02TA	2 bits	Washable type(With seal tape)	J-hook	Taping	500 pcs./reel	3D CAD（Any Model）
CHS-02A	2 bits	Washable type(With seal tape)	J-hook	Bulk in plastic bag	50 pcs./pack	3D CAD（Any Model）
CHS-02TB	2 bits	Washable type(With seal tape)	Gull wing	Taping	500 pcs./reel	3D CAD（Any Model）
CHS-02B	2 bits	Washable type(With seal tape)	Gull wing	Taping	50 pcs./pack	3D CAD（Any Model）

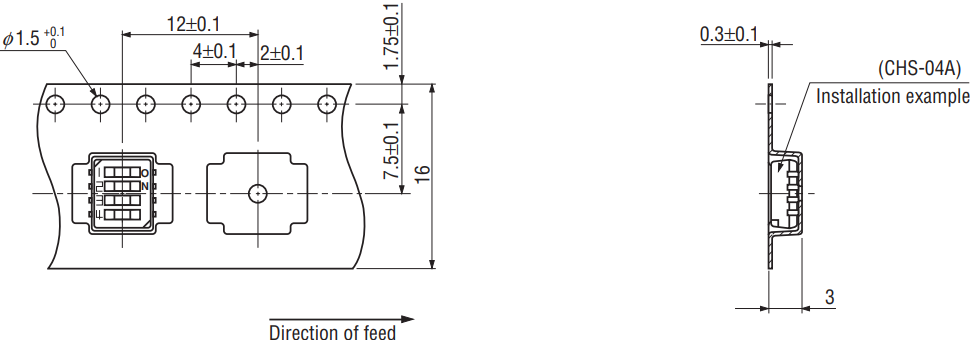

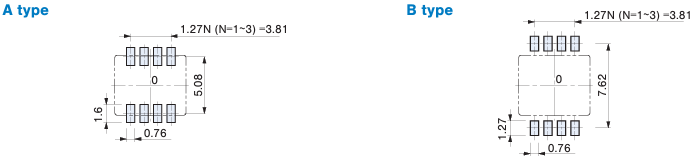

CHS-04TA1	4 bits	Non-washable type(Without seal tape)	J-hook	Taping	500 pcs./reel	3D CAD（Any Model）

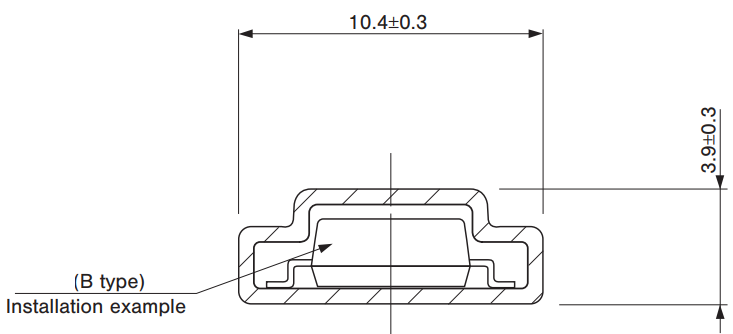

CHS-04MA1	4 bits	Non-washable type(Without seal tape)	J-hook	Magazine	70 pcs./stick	3D CAD（Any Model）

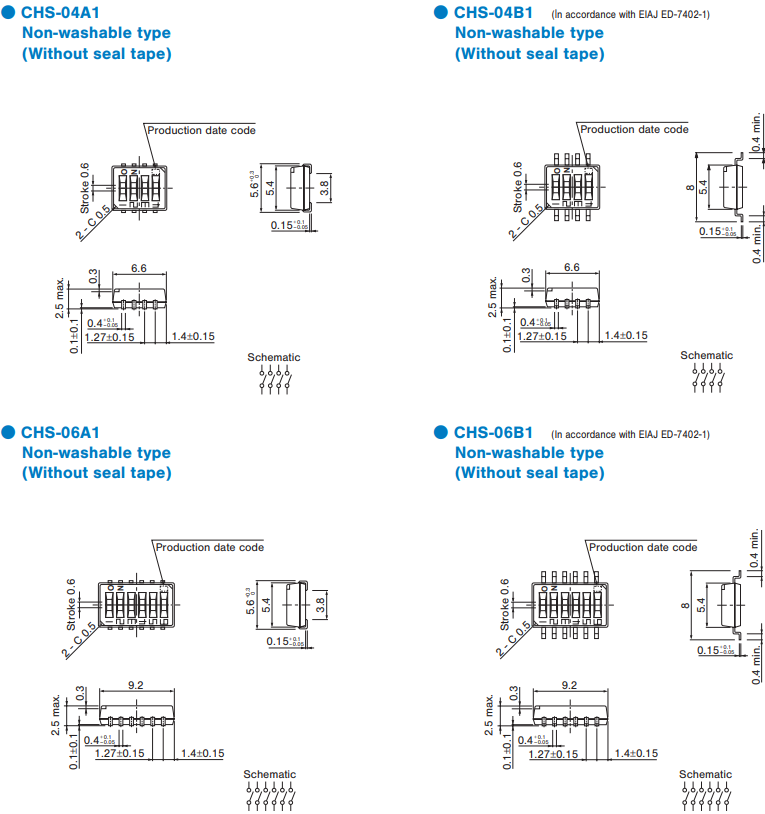

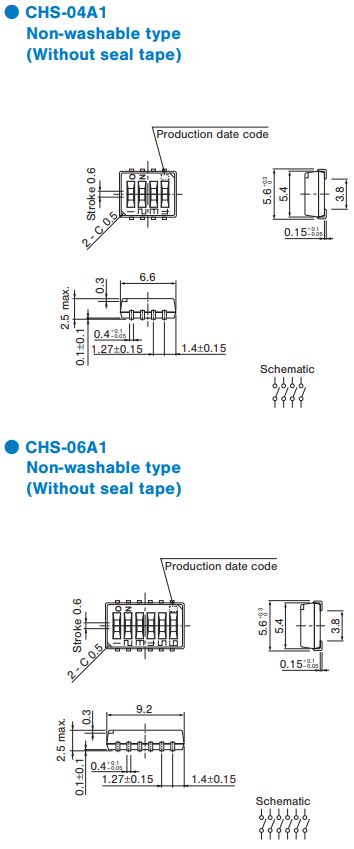

CHS-04A1	4 bits	Non-washable type(Without seal tape)	J-hook	Bulk in plastic bag	50 pcs./pack	3D CAD（Any Model）
CHS-04TB1	4 bits	Non-washable type(Without seal tape)	Gull wing	Taping	500 pcs./reel	3D CAD（Any Model）
CHS-04MB1	4 bits	Non-washable type(Without seal tape)	Gull wing	Magazine	70 pcs./stick	3D CAD（Any Model）

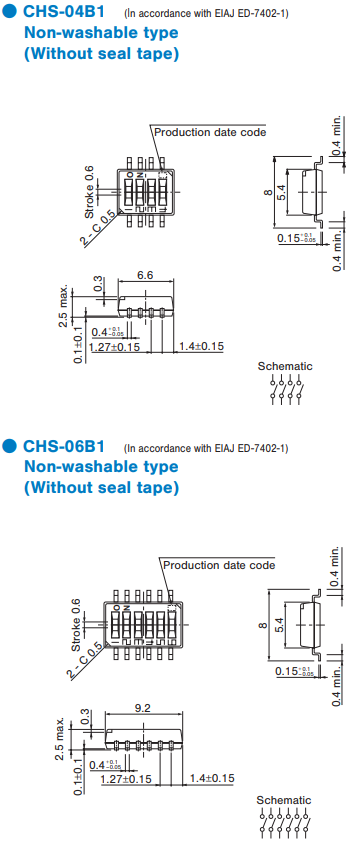

CHS-04B1	4 bits	Non-washable type(Without seal tape)	Gull wing	Bulk in plastic bag	50 pcs./pack	3D CAD（Any Model）
CHS-04TA2	4 bits	Non-washable type(With seal tape)	J-hook	Taping	500 pcs./reel	3D CAD（Any Model）
CHS-04TB2	4 bits	Non-washable type(With seal tape)	Gull wing	Taping	500 pcs./reel	3D CAD（Any Model）
CHS-04TA	4 bits	Washable type(With seal tape)	J-hook	Taping	500 pcs./reel	3D CAD（Any Model）
CHS-04MA	4 bits	Washable type(With seal tape)	J-hook	Magazine	70 pcs./stick	3D CAD（Any Model）

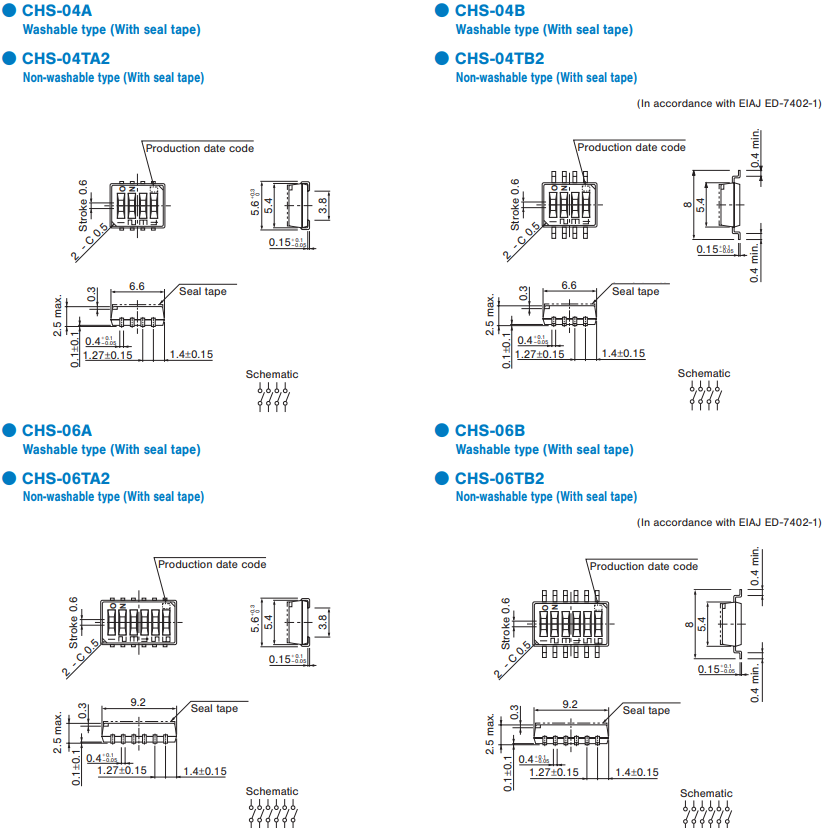

CHS-04A	4 bits	Washable type(With seal tape)	J-hook	Bulk in plastic bag	50 pcs./pack	3D CAD（Any Model）
CHS-04TB	4 bits	Washable type(Without seal tape)	Gull wing	Taping	500 pcs./reel	3D CAD（Any Model）
CHS-04MB	4 bits	Washable type(Without seal tape)	Gull wing	Magazine	70 pcs./stick	3D CAD（Any Model）

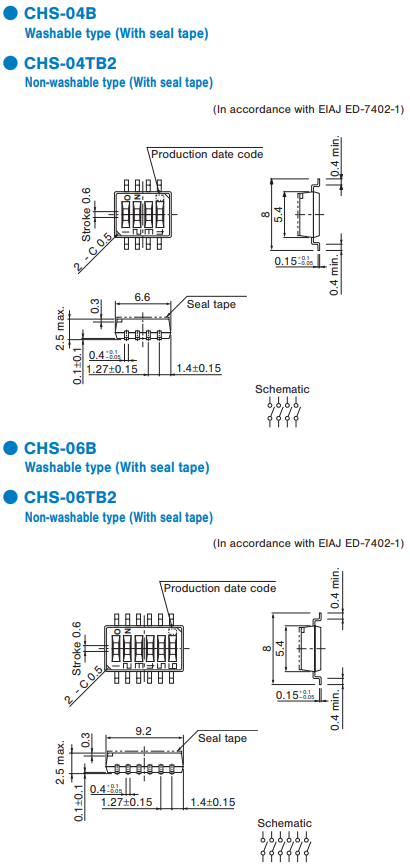

CHS-04B	4 bits	Washable type(Without seal tape)	Gull wing	Bulk in plastic bag	50 pcs./pack	3D CAD（Any Model）

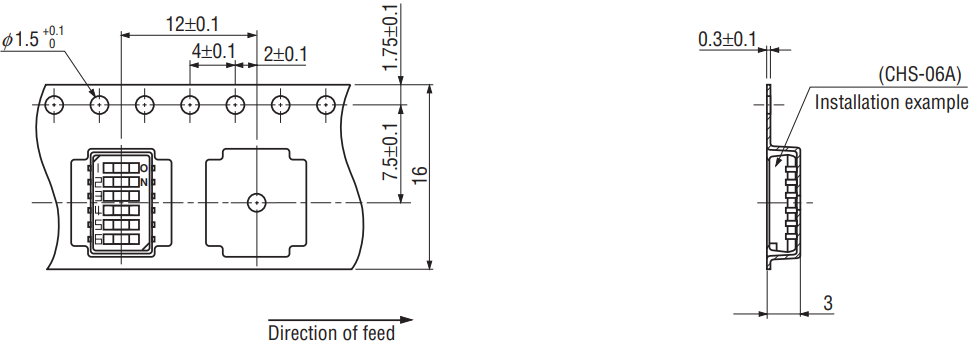

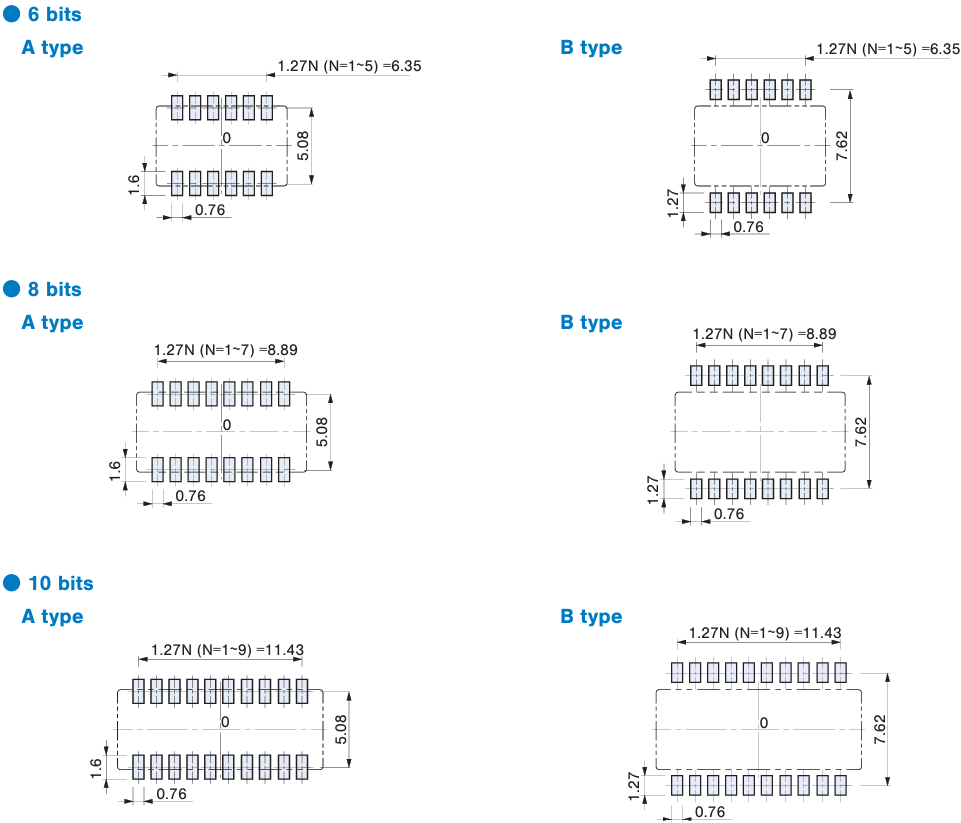

CHS-06TA1	6 bits	Non-washable type(Without seal tape)	J-hook	Taping	500 pcs./reel	3D CAD（Any Model）
CHS-06MA1	6 bits	Non-washable type(Without seal tape)	J-hook	Magazine	50 pcs./stick	3D CAD（Any Model）
CHS-06A1	6 bits	Non-washable type(Without seal tape)	J-hook	Bulk in plastic bag	50 pcs./pack	3D CAD（Any Model）
CHS-06TB1	6 bits	Non-washable type(Without seal tape)	Gull wing	Taping	500 pcs./reel	3D CAD（Any Model）
CHS-06MB1	6 bits	Non-washable type(Without seal tape)	Gull wing	Magagine	50 pcs./stick	3D CAD（Any Model）
CHS-06B1	6 bits	Non-washable type(Without seal tape)	Gull wing	Bulk in plastic bag	50 pcs./pack	3D CAD（Any Model）
CHS-06TA2	6 bits	Non-washable type(With seal tape)	J-hook	Taping	500 pcs./reel	3D CAD（Any Model）
CHS-06TB2	6 bits	Non-washable type(With seal tape)	Gull wing	Taping	500 pcs./reel	3D CAD（Any Model）
CHS-06TA	6 bits	Washable type(With seal tape)	J-hook	Taping	500 pcs./reel	3D CAD（Any Model）
CHS-06MA	6 bits	Washable type(With seal tape)	J-hook	Magazine	50 pcs./stick	3D CAD（Any Model）
CHS-06A	6 bits	Washable type(With seal tape)	J-hook	Bulk in plastic bag	50 pcs./pack	3D CAD（Any Model）
CHS-06TB	6 bits	Washable type(With seal tape)	Gull wing	Taping	500 pcs./reel	3D CAD（Any Model）
CHS-06MB	6 bits	Washable type(With seal tape)	Gull wing	Magazine	50 pcs./stick	3D CAD（Any Model）
CHS-06B	6 bits	Washable type(With seal tape)	Gull wing	Bulk in plastic bag	50 pcs./pack	3D CAD（Any Model）

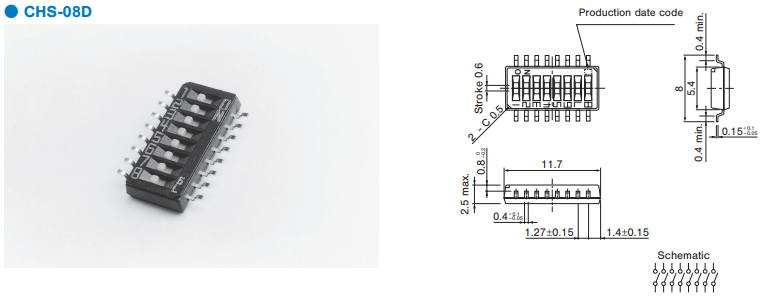

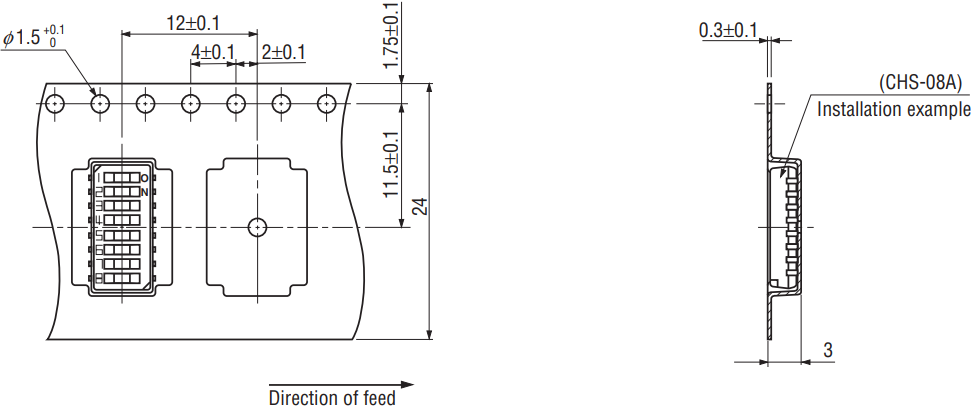

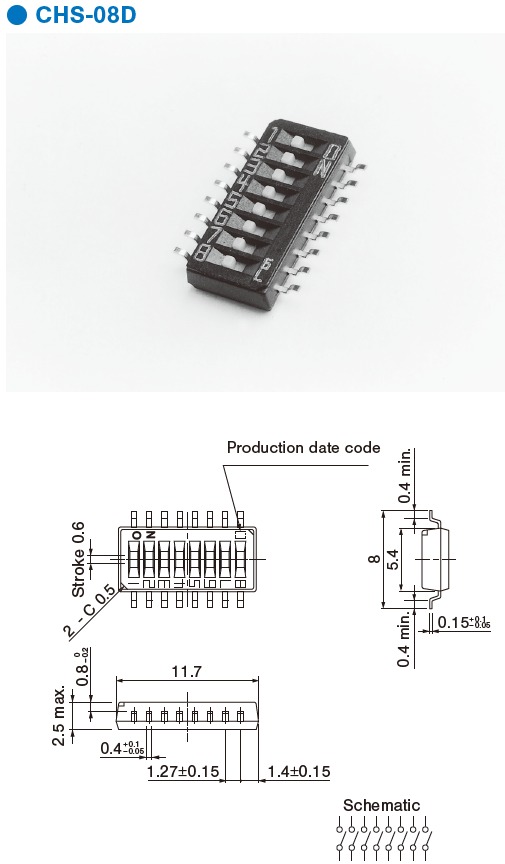

CHS-08TA1	8 bits	Non-washable type(Without seal tape)	J-hook	Taping	500 pcs./reel	3D CAD（Any Model）
CHS-08MA1	8 bits	Non-washable type(Without seal tape)	J-hook	Magazine	40 pcs./stick	3D CAD（Any Model）

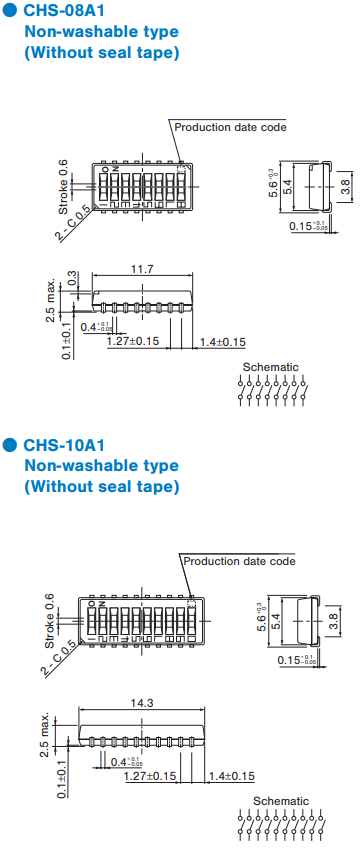

CHS-08A1	8 bits	Non-washable type(Without seal tape)	J-hook	Bulk in plastic bag	50 pcs./pack	3D CAD（Any Model）
CHS-08TB1	8 bits	Non-washable type(Without seal tape)	Gull wing	Taping	500 pcs./reel	3D CAD（Any Model）
CHS-08MB1	8 bits	Non-washable type(Without seal tape)	Gull wing	Magazine	40 pcs./stick	3D CAD（Any Model）
CHS-08B1	8 bits	Non-washable type(Without seal tape)	Gull wing	Bulk in plastic bag	50 pcs./pack	3D CAD（Any Model）

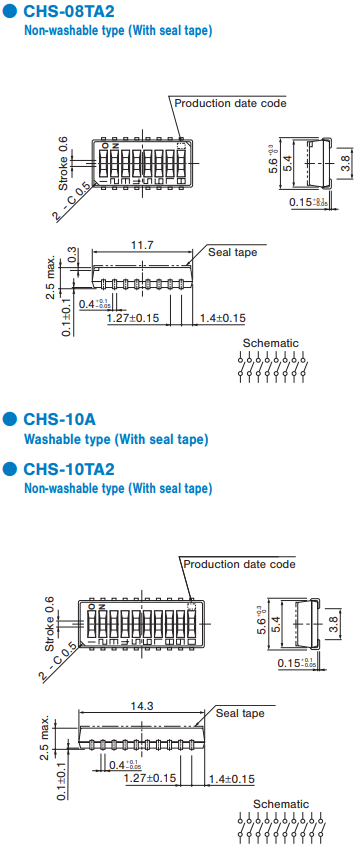

CHS-08TA2	8 bits	Non-washable type(With seal tape)	J-hook	Taping	500 pcs./reel	3D CAD（Any Model）

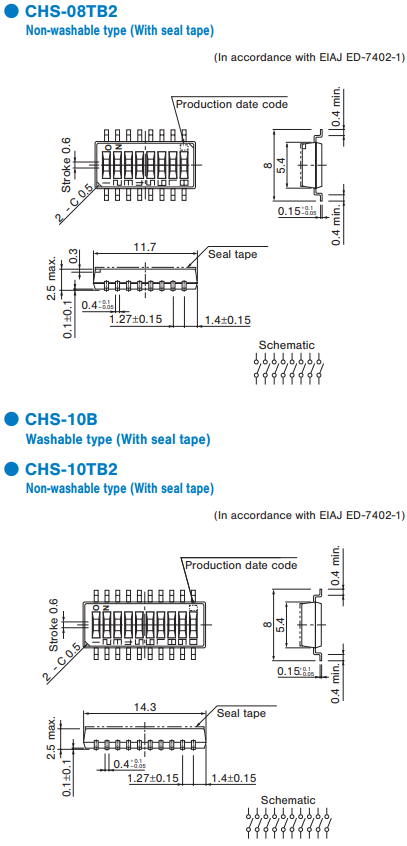

CHS-08TB2	8 bits	Non-washable type(With seal tape)	Gull wing	Taping	500 pcs./reel	3D CAD（Any Model）
CHS-08TA	8 bits	Washable type(With seal tape)	J-hook	Taping	500 pcs./reel	3D CAD（Any Model）
CHS-08MA	8 bits	Washable type(With seal tape)	J-hook	Magazine	40 pcs./stick	3D CAD（Any Model）

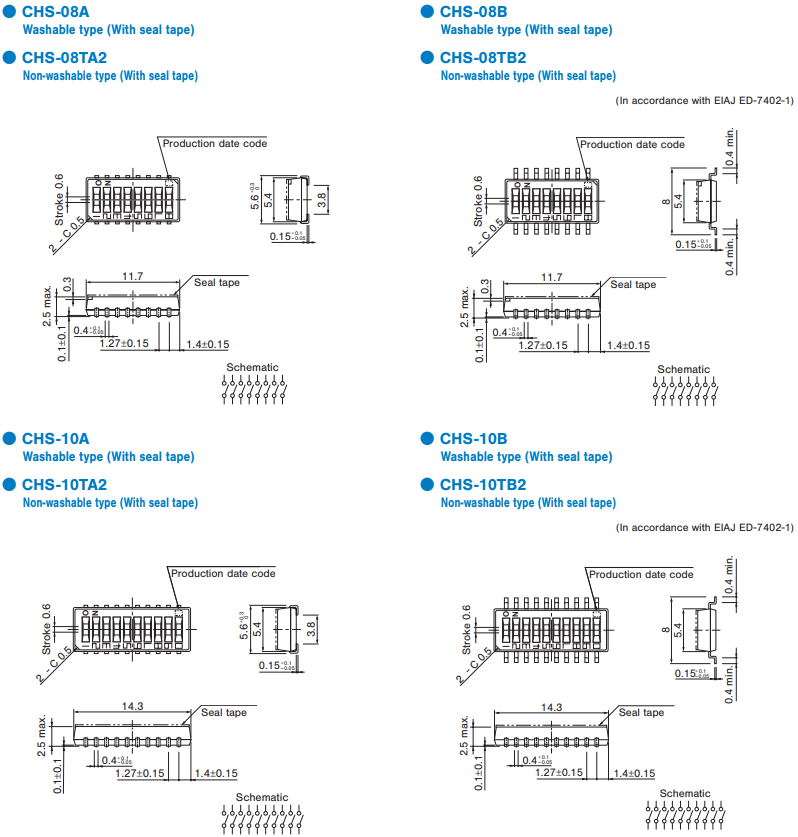

CHS-08A	8 bits	Washable type(With seal tape)	J-hook	Bulk in plastic bag	50 pcs./pack	3D CAD（Any Model）
CHS-08TB	8 bits	Washable type(With seal tape)	Gull wing	Taping	500 pcs./reel	3D CAD（Any Model）
CHS-08MB	8 bits	Washable type(With seal tape)	Gull wing	Magazine	40 pcs./stick	3D CAD（Any Model）
CHS-08B	8 bits	Washable type(With seal tape)	Gull wing	Bulk in plastic bag	50 pcs./pack	3D CAD（Any Model）
CHS-10TA1	10 bits	Non-washable type(Without seal tape)	J-hook	Taping	500 pcs./reel	3D CAD（Any Model）
CHS-10MA1	10 bits	Non-washable type(Without seal tape)	J-hook	Magazine	30 pcs./stick	3D CAD（Any Model）
CHS-10A1	10 bits	Non-washable type(Without seal tape)	J-hook	Bulk in plastic bag	50 pcs./pack	3D CAD（Any Model）
CHS-10TB1	10 bits	Non-washable type(Without seal tape)	Gull wing	Taping	500 pcs./reel	3D CAD（Any Model）
CHS-10MB1	10 bits	Non-washable type(Without seal tape)	Gull wing	Magazine	30 pcs./stick	3D CAD（Any Model）
CHS-10B1	10 bits	Non-washable type(Without seal tape)	Gull wing	Bulk in plastic bag	50 pcs./pack	3D CAD（Any Model）
CHS-10TA2	10 bits	Non-washable type(With seal tape)	J-hook	Taping	500 pcs./reel	3D CAD（Any Model）
CHS-10TB2	10 bits	Non-washable type(With seal tape)	Gull wing	Taping	500 pcs./reel	3D CAD（Any Model）
CHS-10TA	10 bits	Washable type(With seal tape)	J-hook	Taping	500 pcs./reel	3D CAD（Any Model）
CHS-10MA	10 bits	Washable type(With seal tape)	J-hook	Magazine	30 pcs./stick	3D CAD（Any Model）
CHS-10A	10 bits	Washable type(With seal tape)	J-hook	Bulk in plastic bag	50 pcs./pack	3D CAD（Any Model）
CHS-10TB	10 bits	Washable type(With seal tape)	Gull wing	Taping	500 pcs./reel	3D CAD（Any Model）
CHS-10MB	10 bits	Washable type(With seal tape)	Gull wing	Magazine	30 pcs./stick	3D CAD（Any Model）
CHS-10B	10 bits	Washable type(With seal tape)	Gull wing	Bulk in plastic bag	50 pcs./pack	3D CAD（Any Model）
