DIPスライドスイッチ CVS
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
業界最薄のコンパクトサイズ 実装高1.45 mm
FeaturesFeatures
- 業界最薄、実装高: 1.45 mm
- 業界初、端子ピッチ: 1 mm
- ノブ高さ 0.2 mm で操作性良好
- 極数, 端子形状の組合せにより、計6タイプをラインアップ
(スルーホールは1 bit品のみ) - 含有化学物資調査を chemSHERPA 指定形式で取得できます
- 型式一覧表より chemSHERPA-AI をダウンロード
標準仕様
使用温度範囲 | -40 ~ 85 °C |
---|---|
保存温度範囲 | -40 ~ 85 °C |
シール性 | オープン (洗浄不可) |
質量 | 0.028 ~ 0.13 g |
電気的特性
接点定格 | Non-switching: DC 50 V 100 mA |
---|---|
接触抵抗 | 200 mΩ Max. |
絶縁抵抗 | 100 MΩ (DC 100 V) Min. |
耐電圧 | AC 250 V, 60 s |
機械的特性

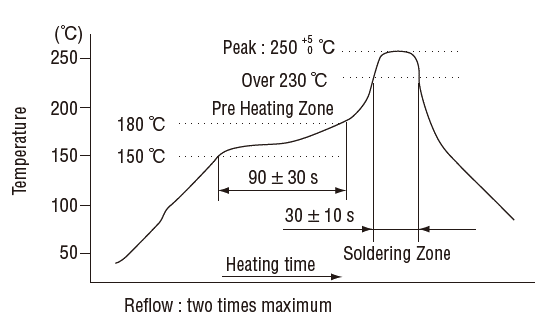

作動力 | 3 N {0.306 kgf} Max. |
---|---|
操作部強度 | 6 N {0.61 kgf}, 60 s |
はんだ付け性 | 245 ± 3 °C, |
はんだ耐熱性 | リフロー: 255 °C (Peak temp.) 手はんだ:350 ± 10 °C, 3 ~ 4 s |
固着性 | 5 N {0.51 kgf} 10 s |
耐基板曲げ性 | Width 90 mm, bend 3 mm, 5 s, 1 time |
引きはがし強さ | 5 N {0.51 kgf} 10 s |
環境特性
耐振性 | 振幅 1.5 mm(全振幅) or 加速度 98 m/s²,10-500 Hz, 3 directions for 10 cycles each |
---|---|
耐衝撃性 | 490 m/s², |
耐久性 | Continuous load 2000 cycles, |
温度/湿度サイクル | -10 ~ 65 °C, |
耐熱性 | 85 °C, 96 h |
耐寒性 | -40 °C, 96 h |
温度サイクル | -40 °C (0.5 h) ~ 85 °C (0.5 h), |
型式表示
CVS - | 04 | T | B - | 1 |
---|---|---|---|---|
シリーズ名 |
極数 01: 1 bit 03: 3 bits |
包装形態 T: Taping(reel) |
端子形状 B: Gull wing |
テーピング数量 1: 500 pcs./reel |
型式一覧表
含有化学物資調査(chemSHERPA-AI)やCADのダウンロードには、ログイン(HP会員登録)が必要です。なお、本シリーズでは、各chemSHERPAボタンクリック後のモーダルウィンドウより、最新Ver. 2.10.00と従前Ver. 2.09.00の選択が可能です。
型式 | 極数 | 端子形状 | 包装形態 | 包装数量 | 含有化学物資調査 | CAD | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
CVS-01TB-1 | 1 | ガル·ウイング | テーピング | 500 pcs./reel |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
CVS-01TB | 1 | ガル·ウイング | テーピング | 2000 pcs./reel |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
CVS-01B | 1 | ガル·ウイング | ポリ袋 | 100 pcs./reel |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
CVS-01C | 1 | スルーホール | テーピング | 100 pcs./reel |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
CVS-02TB-1 | 2 | ガル·ウイング | テーピング | 500 pcs./reel |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
CVS-02TB | 2 | ガル·ウイング | テーピング | 2000 pcs./reel |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
CVS-02B | 2 | ガル·ウイング | ポリ袋 | 100 pcs./reel |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
CVS-03TB-1 | 3 | ガル·ウイング | テーピング | 500 pcs./reel |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
CVS-03TB | 3 | ガル·ウイング | テーピング | 2000 pcs./reel |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
CVS-03B | 3 | ガル·ウイング | ポリ袋 | 100 pcs./reel |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
CVS-04TB-1 | 4 | ガル·ウイング | テーピング | 500 pcs./reel |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
CVS-04TB | 4 | ガル·ウイング | テーピング | 2000 pcs./reel |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
CVS-04B | 4 | ガル·ウイング | ポリ袋 | 100 pcs./reel |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
CVS-08TB-1 | 8 | ガル·ウイング | テーピング | 500 pcs./reel |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
CVS-08TB | 8 | ガル·ウイング | テーピング | 2000 pcs./reel |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
CVS-08B | 8 | ガル·ウイング | ポリ袋 | 100 pcs./reel |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
外形寸法図
(Unit:mm)

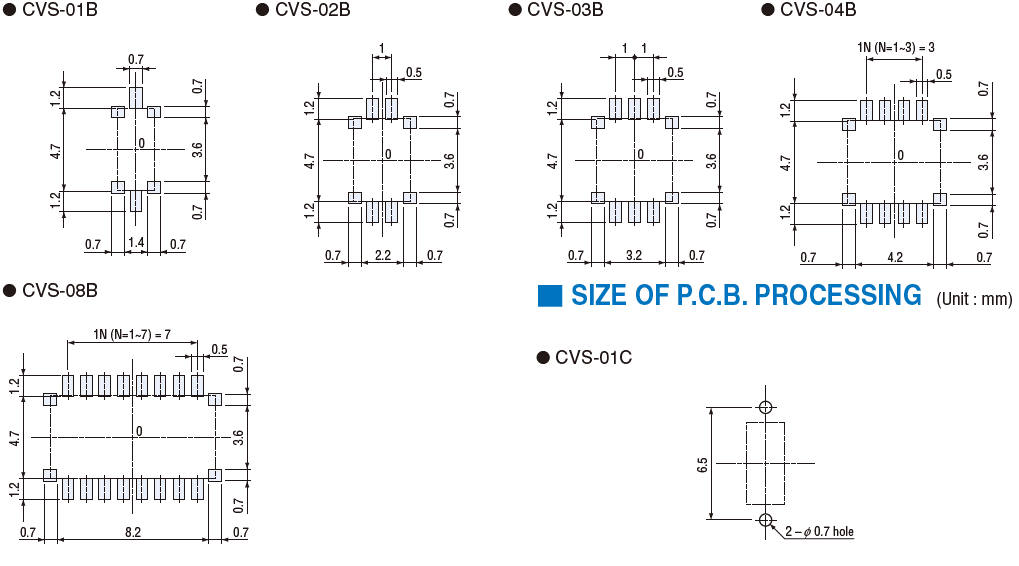

推奨ランドパターン
(Unit:mm)
包装仕様

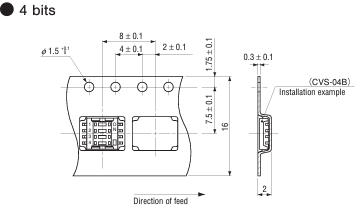

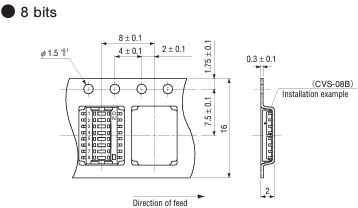

〈テーピングの包装仕様〉
テーピングは2000個もしくは500個/リール単位の包装になりますので、2000個単位 (2000個, 4000個, 6000個…) もしくは500個単位 (500個, 1000個, 1500個…) でのご注文をお願い致します。
テーピングリールの箱詰めは、2リールごとに製品箱に包装致します。製品の脱落は、連続2個以内と致します。テープのリーダ部、空部およびリール寸法は図に示します。
-

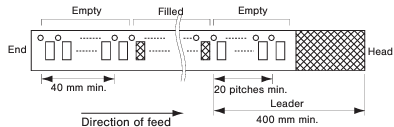

●テープのリーダ部および空部
-

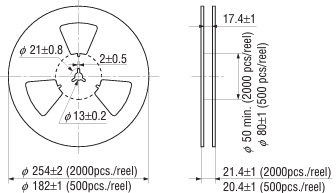

●リール寸法図
(JIS C 0806-3 に一致,EIAJ ET-7200A に準拠)(Unit: mm)
〈ポリ袋の包装仕様〉
● ポリ袋での最小包装は、10個/袋となりますので、10個単位 (10個, 20個, 30個…) でのご注文をお願い致します。
● ポリ袋の箱詰めは、100個以上 (標準は500個) を製品箱に包装致します。
● ポリ袋の箱詰めは、100個以上 (標準は500個) を製品箱に包装致します。
環境関連書類
- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
