ロッカースイッチ ELW

  • ELW115A12 <br>[SW function: ON-OFF]
    ELW115A12
    [SW function: ON-OFF]
  • ELW115D12 <br>[SW function: ON-ON]
    ELW115D12
    [SW function: ON-ON]
  • ELW115E12 <br>[SW function: ON-OFF-ON]
    ELW115E12
    [SW function: ON-OFF-ON]
  • ELW115G12 <br>[SW function: (ON)-OFF-(ON)]
    ELW115G12
    [SW function: (ON)-OFF-(ON)]
  • ELW115A12 <br>[SW function: ON-OFF]
    ELW115A12
    [SW function: ON-OFF]
  • ELW115D12 <br>[SW function: ON-ON]
    ELW115D12
    [SW function: ON-ON]
  • ELW115E12 <br>[SW function: ON-OFF-ON]
    ELW115E12
    [SW function: ON-OFF-ON]
  • ELW115G12 <br>[SW function: (ON)-OFF-(ON)]
    ELW115G12
    [SW function: (ON)-OFF-(ON)]

お問い合わせ

●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
DigiKey通販サイトへ
MOUSER通販サイトへ

屋外使用に最適な電源用ロッカースイッチ



FeaturesFeatures

  • 高い耐塵性、防浸性により厳しい環境の中でも高い信頼性を実現
    、パネル上面: IP67相当／パネル内部: IP60相当

  • 端子部周辺を接着剤で封止

  • 筐体への取り付けは工具不要のスナップイン取付

  • 構造設計の最適化で、軽快な操作感を実現

  • 耐塵・防浸構造により、一般機器に留まらず、建機や厨房機器等
    厳しい環境への使用にも適性

  • 安全規格 cULus 取得準備中

  • 同系列品としてトグルスイッチもラインアップしております。そちらの詳細はこちらから。

標準仕様

定格 (抵抗負荷) 15A AC 127V
10A AC 250V
初期接触抵抗 20mΩ 以下 (DC 2～4V 1A)
耐電圧 AC 1,500V 1分間
絶縁抵抗 100MΩ 以上 (DC 500V)
電気的寿命 25,000回
使用温度範囲 ｰ10～＋70℃
保存温度範囲 ⁻20～＋80℃

型式表示

ELW115A12

シリーズ名

極数

1: 1極

電流容量

15: 15A

スイッチ特性

A: ON - OFF

D: ON - ON

E: ON - OFF - ON

G: (ON) - OFF - (ON)

端子形状

12: はんだ端子

型式一覧表







型式回路構成電流容量端子形状スイッチ特性CAD
ELW115A12 1 pole 1 contact 15A はんだ端子 ON - OFF
ELW115D12 1 pole 2 contacts 15A はんだ端子 ON - ON
ELW115E12 1 pole 2 contacts 15A はんだ端子 ON - OFF - ON
ELW115G12 1 pole 2 contacts 15A はんだ端子 (ON) - OFF - (ON)
  • 同系列品としてトグルスイッチもラインアップしております。そちらの詳細はこちらから。

スイッチ特性

型式スイッチ特性回路構成
ELW115A12 ON OFF 1 pole 1 contact
スイッチの位置
端子番号 1-3 ―
ELW115D12 ON ON 1 pole 2 contacts
スイッチの位置
端子番号 2-3 2-1
ELW115E12 ON OFF ON 1 pole 2 contacts
スイッチの位置
端子番号 2-3 ― 2-1
ELW115G12 (ON) OFF (ON) 1 pole 2 contacts
スイッチの位置
端子番号 2-3 ― 2-1
注1)
スイッチの位置は、ハイジングの形名・定格表示側から見ての位置になります。
注2)
スイッチ特性の(　)は、モーメンタリーです。

外形寸法図

(Unit: mm)

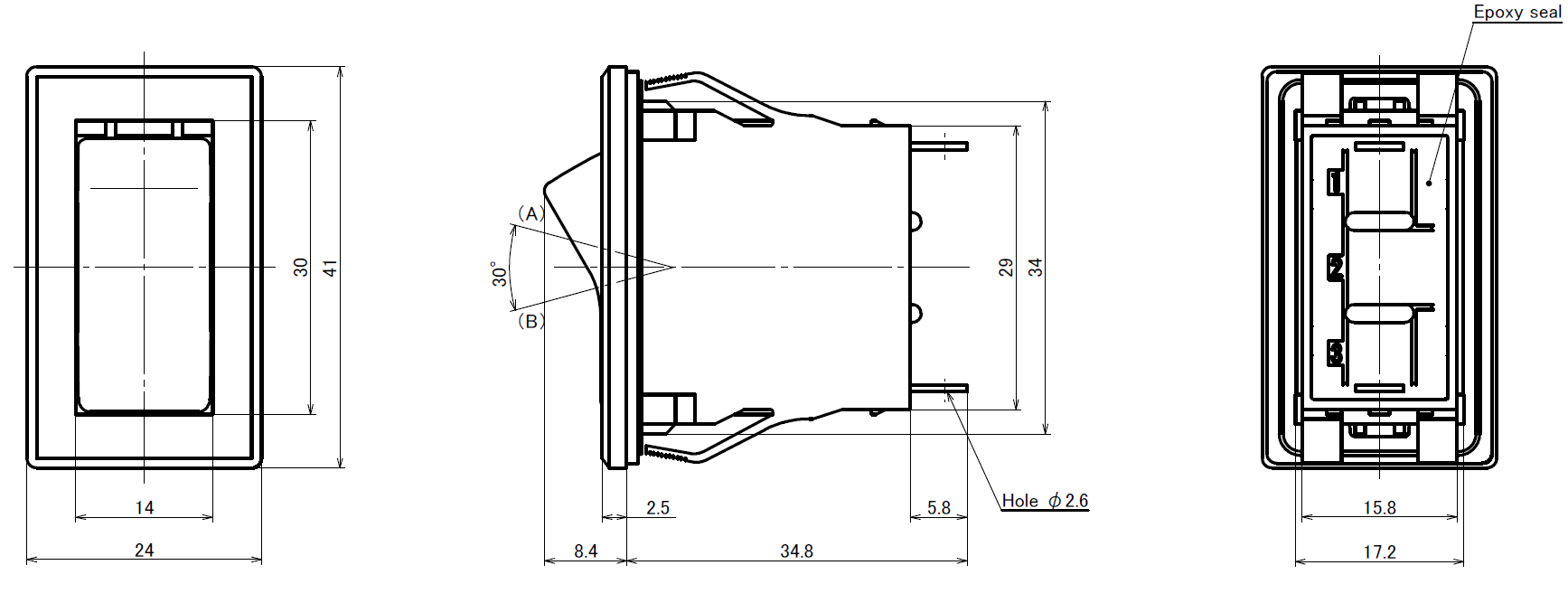

  • ELW115A

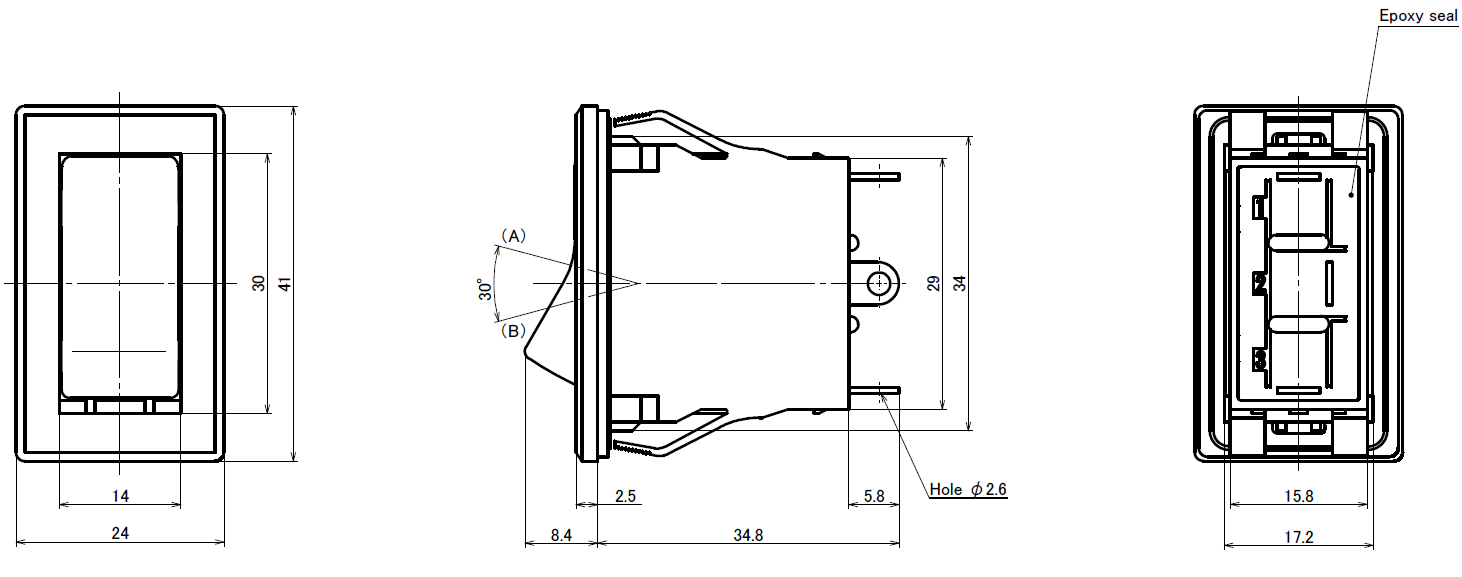

  • ELW115D

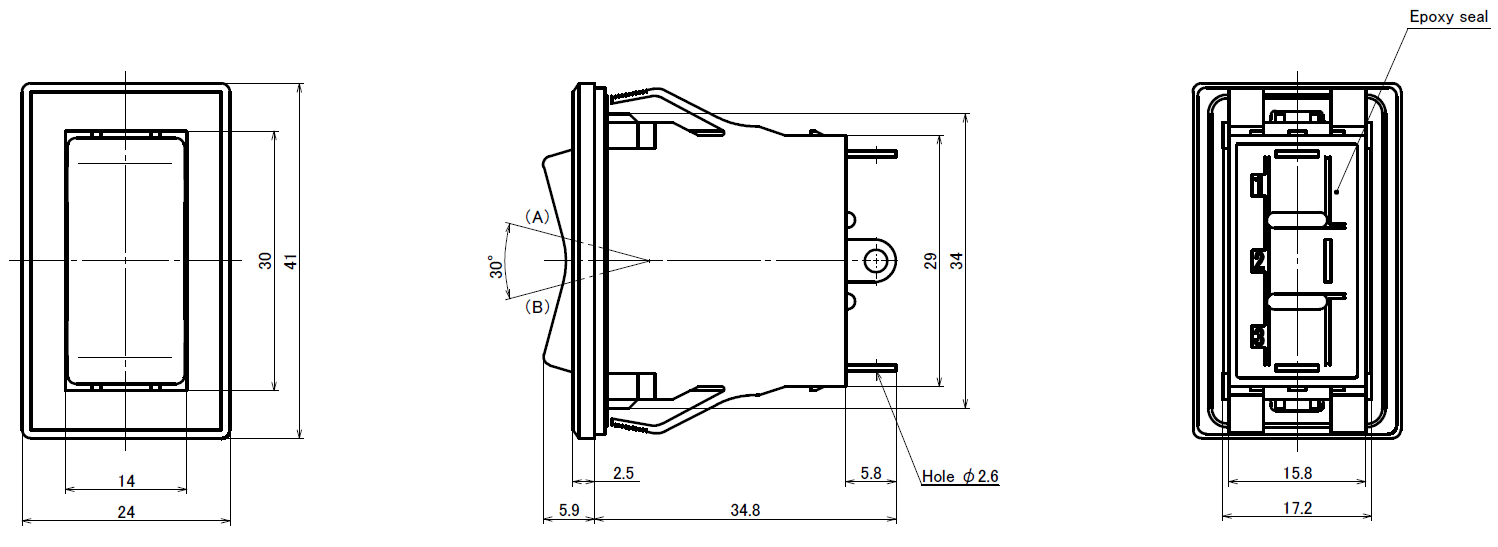

  • ELW115E・G

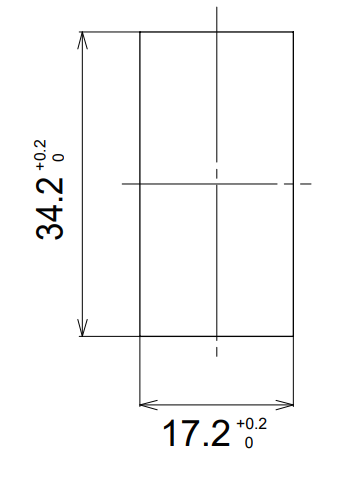

パネル抜孔図

(Unit: mm)

■ 板厚: 1～3 mm

資料集

環境関連書類

●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
