スタンダードトグルスイッチ 8KA (PC基板専用)
-
●お求めの際は、セールスネットワーク をご利用ください。
基板実装タイプ超小形トグルスイッチ
FeaturesFeatures
-
8KAタイプトグルスイッチは、プリンテッドサーキット用に設計されておりますので、プリント基板に直接取り付けが容易にできます。ツマミの安定をはかるためサポーターがついています。
-
端子形状/PC端子・ライトアングル端子（R/A） ・ヴアーチカルマウンティング端子（V/M）
-
エポキシケース/耐アーク性にすぐれた自己消火性(UL94V-0) 材料を使用しています。
-
端子－アース間の絶縁/距離が大（約4mm以上）
-
フラックス侵入防止/工ポキシシールによりはんだやフラックスが浸入しません。
-
絶縁壁の設置/内部異極間の絶縁性が向上し、極間短絡を防止し高信頼性を発揮します。
型式表示
| 8 | K | 1 | 01 | 1 | C- | Z |
|---|---|---|---|---|---|---|
|
シリーズ名 |
操作部形状 |
極数 1: 単極 |
スイッチ特性 01:ONーON |
端子形状 2:PC端子 |
接点材質/メッキ なし:Bs＋Ag or Cu＋Ag/Ag C:Bs＋Ag or Cu＋Ag/Ni＋Au
Bs=Brass |

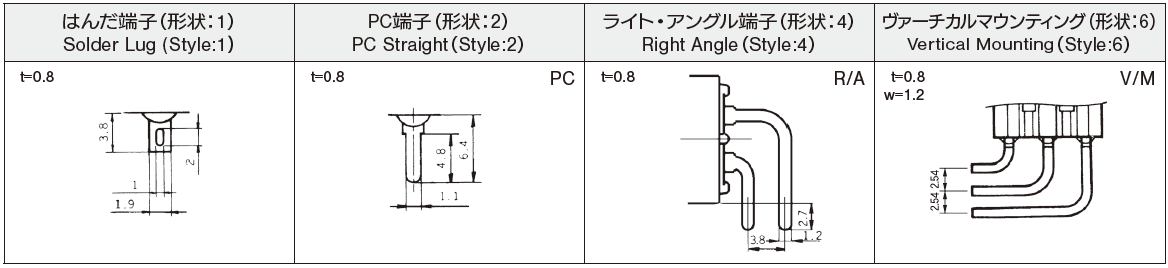

◆端子形状の種類
型式一覧表
| 型式 | 回路 | 端子形状 | スイッチ特性 | CAD |
|---|---|---|---|---|
| 8KA1012－Z | SPDP | PC端子 | ON-ON | |
| 8KA2012－Z | DPDT | PC端子 | ON-ON | |
| 8KA1014－Z | SPDP | Right Angle | ON-ON | |
| 8KA2014－Z | DPDT | Right Angle | ON-ON | |
| 8KA1016－Z | SPDT | Vertical Mount | ON-ON | |
| 8KA2016－Z | DPDT | Vertical Mount | ON-ON |
標準仕様
| 最大定格 | AC125V 6A AC250V 3A DC30V 4A |
|---|---|
| 初期接触抵抗 | 10mΩ Max.（DC2～4V 1A） |
| 初期耐電圧 | AC1500V 1分間 |
| 初期絶縁抵抗 | 1000MΩMin. （DC500V) |
| 電気的寿命 | 50,000回/cycles |
| 使用温度範囲 | －30～＋85℃ |
| 保存温度範囲 | －40～＋85℃ |
外形寸法図
(Unit: mm)
●8KA1012
● 8KA2012
● 8KA1014
● 8KA2014
● 8KA1016
● 8KA2016
プリント基板孔あけ寸法
取扱注意事項
はんだ付け仕様
- 手付け/装置： はんだゴテ ①350°C Max. 3 sec. Max. ②310°C Max. 7 sec. Max.
- フローライン：275°C Max. 6 sec. Max.
上記、はんだ付け条件はPC端子タイプのみです。ライトアングル端子は、自動はんだ付けできませんので、手付けの条件にて後付けしてください。 - 共通ランドに2端子以上はんだ付けする場合は、ソルダーレジストで独立させてください。
洗浄仕様
- 溶剤は、フッソ系またはアルコール系のものを、ご使用ください。
- 8K・8KAシリーズは、防水構造になっていないため、PC板洗浄を要する場合は、スイッチ本体に洗浄液がかからないよう半田面をブラシ洗浄して下さい。
- 半田付け後洗浄する場合は、端子部温度が90℃以下または、常温で5分以上放置後洗浄してください。
取り付けについて
- プリント基板取り付け前に端子は曲げないでください。
- スイッチを取り付けた後、スイッチのツマミなどに装置の重量がかかるような置き方は避けてください。
付属部品の取付けについて
- 付属部品の取付けは、はんだ付け後に行なってください
包装仕様
(Unit:mm)
環境関連書類
- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
