포텐셔미터 HP-18
- ●구매를 원하시면 대리점에 문의하시거나 이용하시기 바랍니다.
판매채널 ;당사 대리점을 클릭확인하세요.- 판매채널당사 대리점은 여기를 클릭하시고 확인하십시오.
금속 권선 저항 수동 설정용 소형 다중 회전 전위계
특 징특 징
- 3600° 최대 10회전 각도까지 감지가 가능
- 유효 전기각: 3600°(10회전)
- 독립 선형성: ±0.25%
- 부싱 장착
- 본 장치는 카운팅 다이얼 D-12, H-22, H-46 및 DM-15와 함께 사용됩니다.
총 저항
| 총 저항 | 분해능 | 입력 전압 |
|---|---|---|
| 1 kΩ | 0.029% | 40 V (40°C) |
| 2 kΩ | 0.023% | 60 V (40°C) |
| 5 kΩ | 0.025% | 80 V (40°C) |
| 10 kΩ | 0.020% | 100 V (40°C) |
| 20 kΩ | 0.019% | 150 V (40°C) |
전기적 특성
| 유효전기각 | 3600° |
|---|---|
| 총 저항 | 1 kΩ, 2 kΩ, 5 kΩ, 10 kΩ, 20 kΩ |
| 총 저항 허용치 | ±5% |
| 독립 선형성 | ±0.25% |
| 정격 전력 | 2 W / 40°C |
| 절연 저항 | 1000 MΩ min. / 500 VDC |
| 내전압 | 1500 VAC/1 Minute |
| 온도 저항 계수 | 50 ppm/K max. |
| 최종 출력 전압 | 0.1% max. |
| 등가 소음 저항 | 100 Ω max. |
기계적 특성
| 총 기계적 각도 | 3600 +10, 0° |
|---|---|
| 회전 토크 | Max. 8.5mN·m |
| 스토퍼 강도 | 450 mN·m min. |
| 백래시 | 1° max. |
| 질량 | Approx.19 g |

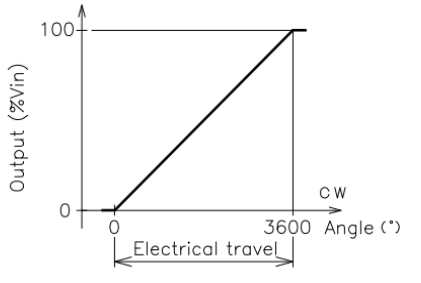

출력 특성
회로도
・①,②,③：Terminal No.

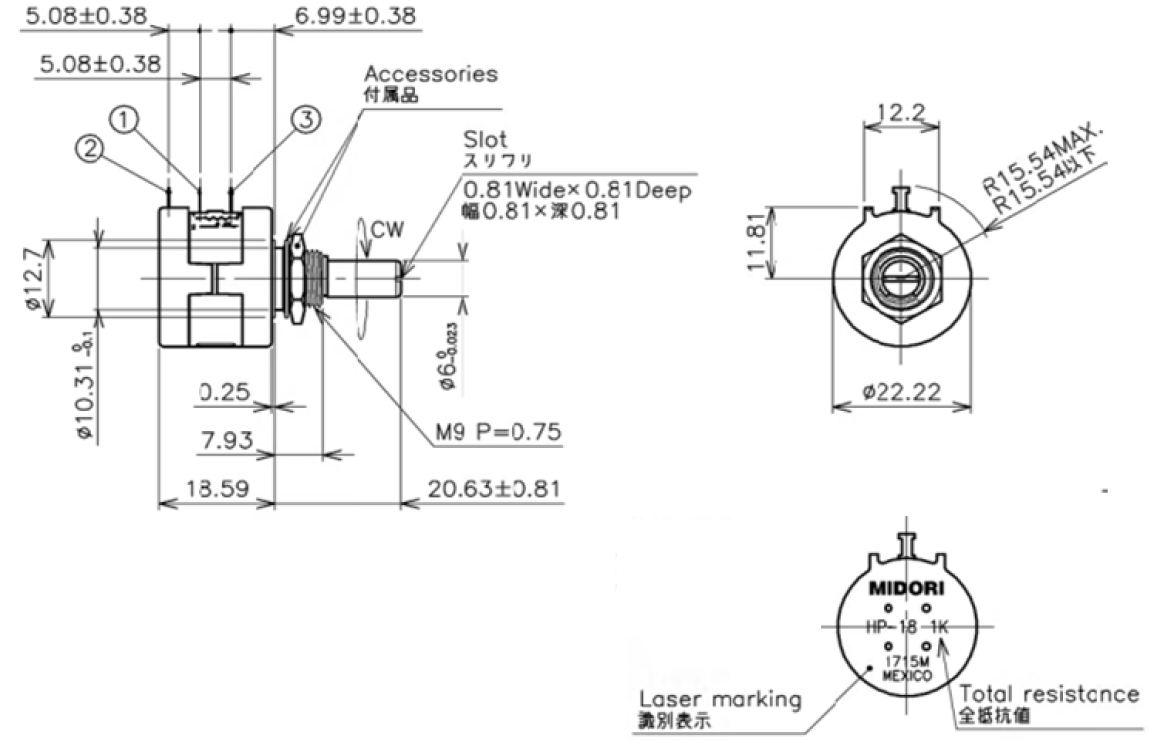

외형 치수
(Unit: mm)
<부속품>
M9 너트, 내치형 치부 와셔 각 1개
취급방법
- 권선 저항은 산화되어 장기간 사용하지 않더라도 슬라이딩 소음을 유발할 수 있습니다.
- 잘못 배선하면 저항 요소가 소손될 수 있습니다.
- 슬라이딩 소음을 줄이려면 총 저항의 100배 이상 1000배 이하인 부하 저항을 추가해야 합니다.
- 미진동 등으로 인한 디더 슬라이딩이 있는 경우 센서 수명이 단축될 수 있습니다.
- 토퍼 손상을 방지하려면 끝부분의 샤프트를 과도한 힘으로 돌리지 마십시오.
