電位器 HP-18
- ●購買此產品，請與我們的經銷商確認。
銷售渠道 ;請確認我們的經銷商。- 銷售渠道點擊此處確認我們的經銷商。
採用金屬繞線電阻, 手動設定用微型多圈電位器
特 徵特 徵
- 可以偵測最多10 次旋轉3600°的角度, 與儀表板結合使用進行設定時，有良好的使用記錄。
- 有效電氣角 : 3600° (10圈)
- 獨立線性度 : ±0.25%FS
- 襯套安裝
- 本機與儀錶板 D-12, H-22, H-46 和 DM-15 搭配使用
全電阻值表
| 全電阻值 | 分辨率 | 施加電壓 |
|---|---|---|
| 1 kΩ | 0.029% | 40 V (40°C) |
| 2 kΩ | 0.023% | 60 V (40°C) |
| 5 kΩ | 0.025% | 80 V (40°C) |
| 10 kΩ | 0.020% | 100 V (40°C) |
| 20 kΩ | 0.019% | 150 V (40°C) |
電氣規格
| 有效電氣角度 | 3600° |
|---|---|
| 全電阻值 | 1 kΩ, 2 kΩ, 5 kΩ, 10 kΩ, 20 kΩ |
| 總電阻公差 | ±5% |
| 獨立線性度 | ±0.25% |
| 額定功率 | 2 W / 40°C |
| 絕緣電阻 | 1000 MΩ min. / 500 VDC |
| 介電強度 | 1500 VAC/1 Minute |
| 電阻溫度係數 | 50 ppm/K max. |
| 最終結束電壓 | 0.1% max. |
| 等效雜訊電阻 | 100 Ω max. |
機械規格
| 總機械行程 | 3600 +10, 0° |
|---|---|
| 扭力 | Max. 8.5mN·m |
| 塞子強度 | 450 mN·m min. |
| 反彈 | 1° max. |
| 淨重 | Approx.19 g |
輸出特性

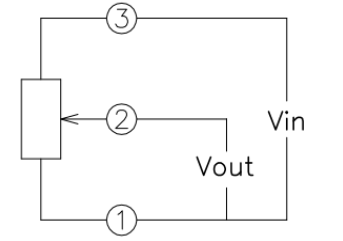

接線圖
・①,②,③：端子號
外形尺寸
(Unit: mm)
<配件>
M9 螺帽、內齒鎖緊墊圈各 1 件
使用注意事項
- 為避免損壞止動件，請勿用力轉動末端的軸。即使該感測器長時間未使用，繞線電阻也可能會氧化並引起滑動噪音。
- 接線錯誤可能會導致電阻元件燒壞。
- 為降低滑動噪音，所加負載阻力應大於總阻力的100倍且小於1000倍。
- 輕微的持續振動（例如抖動）可能會導致感測器的使用壽命縮短。
- 為避免損壞止動件，請勿用力轉動末端的軸。
