旋轉選擇開關 MR (36° step)

●購買此產品,請與我們的經銷商, 或以下電子商務網站確認。
銷售渠道  ;請確認我們的經銷商。
銷售渠道點擊此處確認我們的經銷商。
到DigiKey電子商務網站
到RS電子商務網站
到Chip One Stop電子商務網站

超小型旋轉開關

将銷售結束該系列中的一部型號。點選查看對象型號




特 徵特 徵
  • 使用具有優異的抗電弧性、耐熱性和絕緣性能鄰苯二甲酸二烯丙基樹脂 (UL94V-O) 。

  • 由於端子採用了插入成型方法, 是一種永久的密封結構, 可完全阻止助焊劑從端子滲入。

  • 接觸部分採用擦拭機構, 獲得了接觸的穩定性和可靠性。

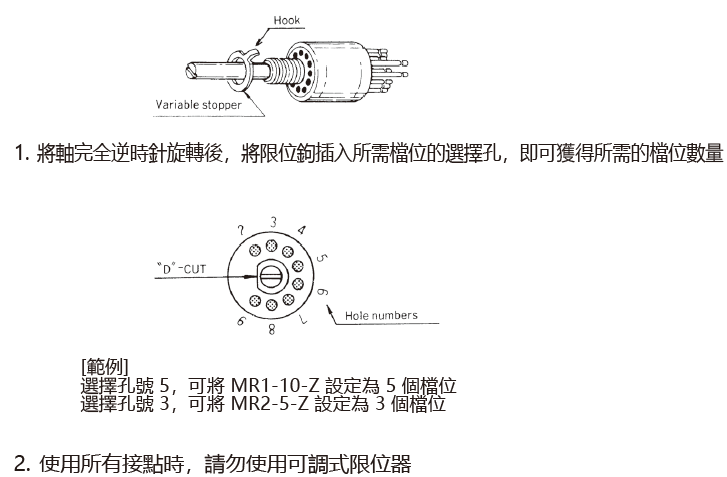

  • 使用可變止動器,可以任意選擇觸點的數量。 (不包括MR4-2型)

標準規格

最大額定 AC125V 500mA
最小額定 鍍銀觸點 AC/DC 5V 10mA
鍍金觸點 DC6V 5mA
初始接觸電阻 鍍銀觸點 10mΩ以下(DC2~4V 1A)
鍍金觸點 20mΩ以下(AC200μV 1.5mA)
電壓 AC1000V 1分鐘
絕緣電阻 100MΩ以上 ( DC500V)
電氣壽命 10,000次 ( 1往返1次)
工作力 9.8N・cm以下
停止強度 19.6N・cm
工作溫度範圍 -20~+85℃
儲存溫度範圍 -40~+85℃

型號顯示

MR1-10G -Z

系列名稱

電路數

1:1電路
2:2電路
3:3電路
4:4電路

觸點數

10:10觸點
5:5觸點
3:3觸點
2:2觸點

接觸電鍍

無:鍍銀觸點
G:鍍金觸點



◆Terminal Styles

型號一覽表







在下表中灰色背景的型號,2024年11月29日為訂單截止日期,將銷售結束敬請諒解。
☆MR1-10-Z 1電路 10觸點 9 (重複1到10) 鍍銀 通過使用可變止動器可以設置2至9個觸點
★MR1-10G-Z 1電路 10觸點 9 (重複1到10) 鍍金 通過使用可變止動器可以設置2至9個觸點
☆MR2-5-Z 2電路 5觸點 4 (重複1到5) 鍍銀 通過使用可變止動器可以設置2至9個觸點
★MR2-5G-Z 2電路 5觸點 4 (重複1到5) 鍍金 通過使用可變止動器可以設置2至9個觸點
★MR4-2-Z 4電路 2觸點 1 (重複1到2) 鍍銀 不可使用可變止動器。
★MR4-2G-Z 4電路 2觸點 1 (重複1到2) 鍍金 不可使用可變止動器。
☆ 是一個准標準產品。 ★ 是一個訂單生產產品。
