漏液傳感器 WL10
- ●購買此產品,請與我們的經銷商, 或以下電子商務網站確認。
銷售渠道 ;請確認我們的經銷商。- 銷售渠道點擊此處確認我們的經銷商。



靈敏度極佳!結構緊湊,無需擴大機,可安裝在狹小空間內
特 徵特 徵
-
新的光學技術顯著降低了檢測位置的影響
-
無需遮光罩或放大器,實現高靈敏度
-
小巧、纖薄的設計 (φ25 mm, t=10 mm)
-
提供 PFA 外殼產品,適合用於腐蝕性介質
-
此系列可從型號一覽表取得 chemSHERPA (產品所含化學物質成分情報)
- 型號一覽表下載 chemSHERPA (shai 格式)
-
符合 RoHS 要求、UL 認證、CE/UKCA 標誌
-
標準規格
| 工作溫度 | −10 ~ 60°C |
|---|---|
| 工作濕度 | 35 ~ 85%RH(沒有凝結) |
| 儲存溫度 | −20 ~ 70°C(大氣壓力,65%HR 以下) |
| 適用介質 | 不腐蝕水(PP)/ PFA的液體 |
| 外殼材料 | PP/PFA |
| 淨重 |
Approx. 30g(WL10- * P-2) |
| 驅動電壓 | 12 ~ 24 ± 10 %V DC |
| 電流消耗 | 10mA max. (Except open collector output) |
※除非另有說明,否則工作溫度為25±5°C,驅動電壓為24 V DC。
輸出規格
| 輸出類型 | 切換容量 | 剩餘電壓 | 動作 |
|---|---|---|---|
| NPN | 吸收電流:50 mA 以下 耐壓:30 VDC (有過流保護電路) |
1.0 V 以下 | 正常時:輸出ON、綠色LED亮起 洩漏檢測時:輸出OFF、紅色LED亮起 |
| PNP | 電源電流:50 mA 以下 耐壓:24 VDC (有過流保護電路) |
2.0 V 以下 | 正常時:輸出ON、綠色LED亮起 洩漏檢測時:輸出OFF、紅色LED亮起 |
※除非另有說明,否則工作溫度為25±5°C,驅動電壓為24 V DC。
環境特性
| 測試項目 | 測試方法 | 規格 |
|---|---|---|
| 耐振動 | 10 ~ 500 Hz, 1.5 mm maximum,98.1 m/s2 , 3 directions for 2 hours each |
符合標準規格 |
| 耐衝擊 | 490 m/s2 , 3 directions for 3 times each | |
| 防護等級 | IP67 |
型號顯示
| WL10 - | N | P- | 2 |
|---|---|---|---|
|
系列名稱 |
輸出方式 N:NPN輸出 P:PNP輸出 |
外殼材料 P:PP(聚丙烯) F:PFA(全氟烷氧基烷烴) |
電纜長度 2:2m 4:4m |
型號一覽表
可取得含有化學物質調查 (需會員註冊)。[chemSHERPA版本 2.11.00]
| 型號 | 輸出方式 | 外殼材料 | 電纜長度 | 含有化學物質調查 | CAD |
|---|---|---|---|---|---|
| WL10-NP-2 | NPN | PP | 2 m | ||
| WL10-NP-4 | NPN | PP | 4 m | ||
| WL10-NF-2 | NPN | PFA | 2 m | ||
| WL10-NF-4 | NPN | PFA | 4 m | ||
| WL10-PP-2 | PNP | PP | 2 m | ||
| WL10-PP-4 | PNP | PP | 4 m | ||
| WL10-PF-2 | PNP | PFA | 2 m | ||
| WL10-PF-4 | PNP | PFA | 4 m |
chemSHERPA數據製作支持工具(AI)的版本 V2R1.01.0(~Ver.2.11.00), 可從chemSHERPA by JAMP的官方網站下載。
內部電氣原理圖

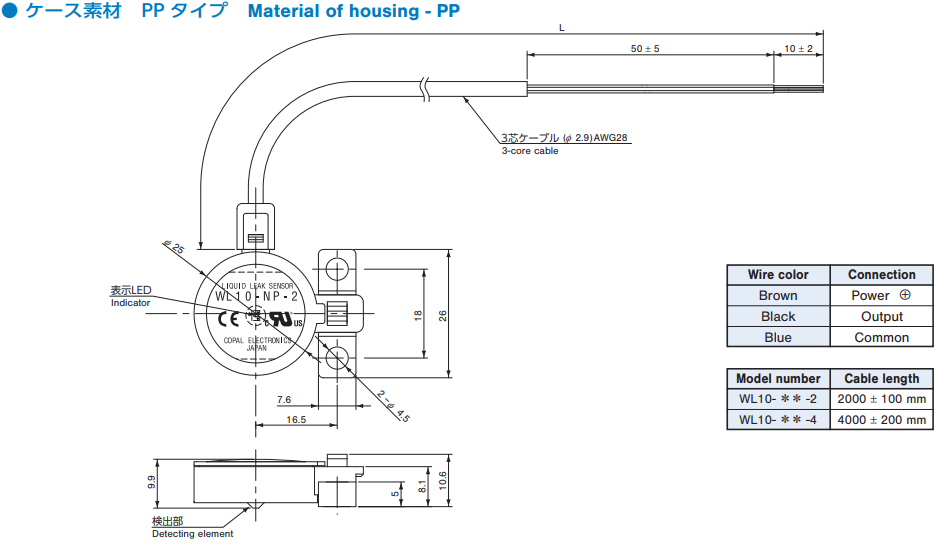

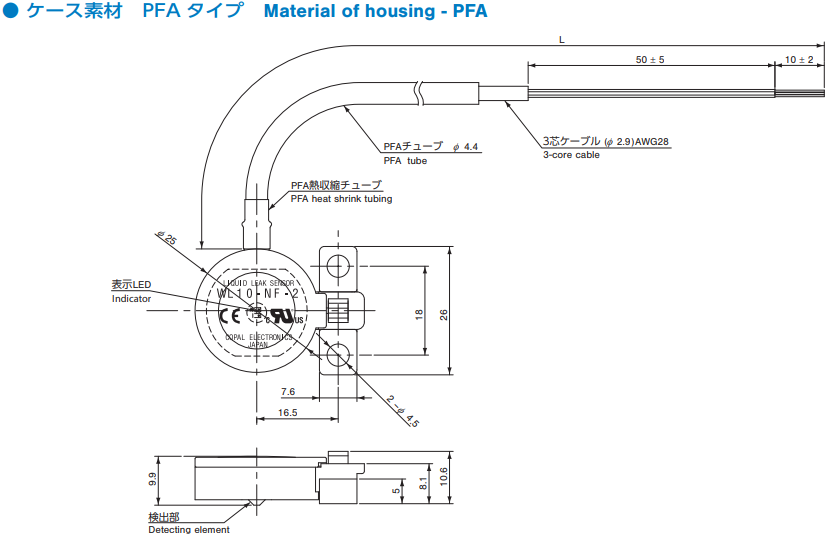

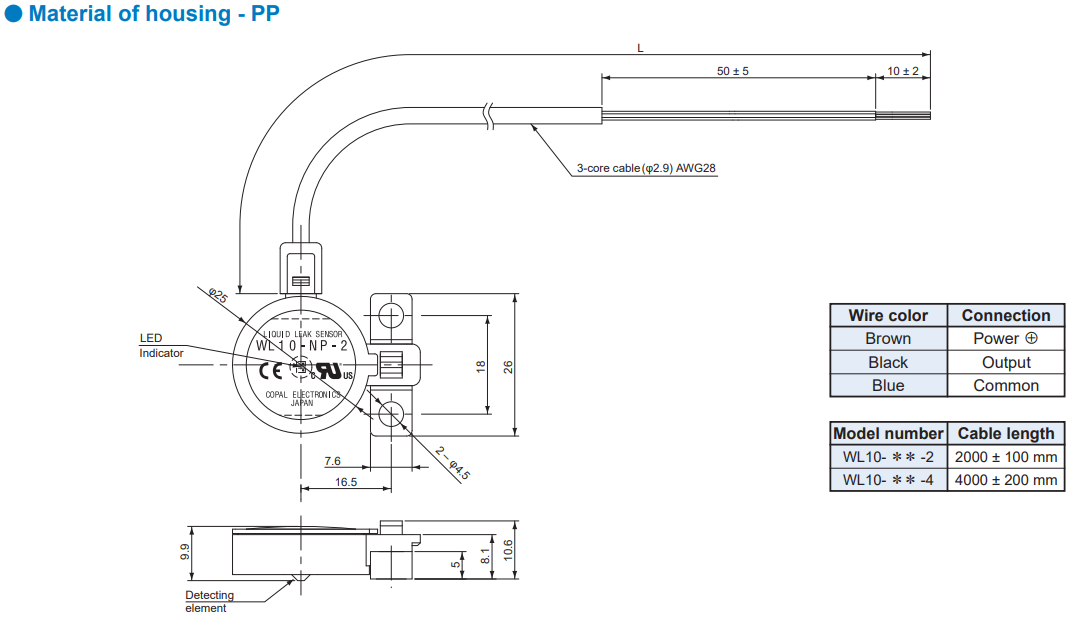

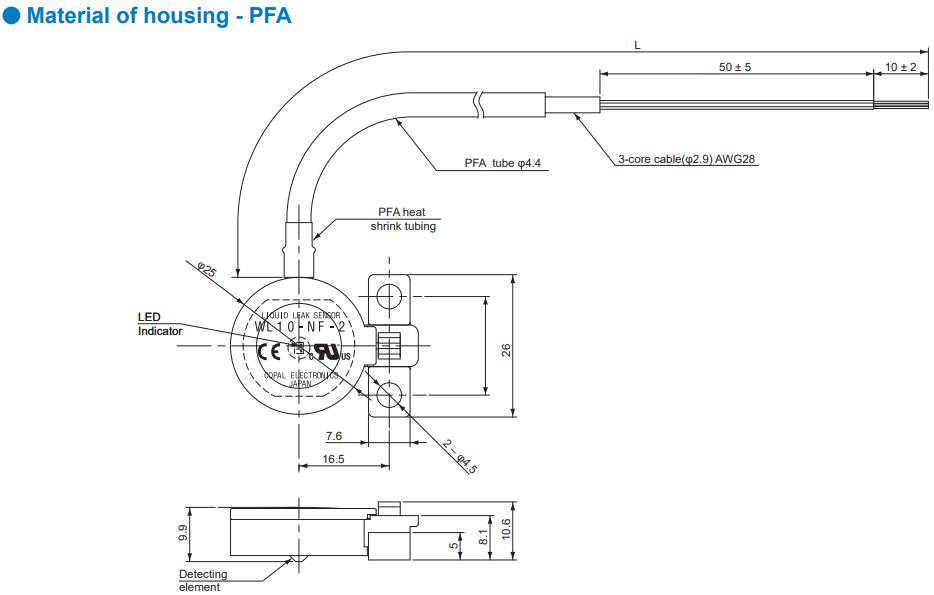

外形尺寸圖
Unless otherwise specified, tolerance: ± 0.5 (Unit: mm)
環境相關文件
