液漏れ検知センサ WL10
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
アンプ要らずで感度抜群！小型・薄型でわずかな隙間にも設置できます
FeaturesFeatures
-
新光学技術により検出場所の影響を大幅に低減
-
遮光板やアンプが不要、高感度を実現
-
小型、薄型設計 ( φ25 mm, t=10 mm)
-
PFA材ケーシング品も取り揃え、腐食性媒体にも対応
-
含有化学物資調査を chemSHERPA 指定形式で取得できます
- 型式一覧表より chemSHERPA-AI をダウンロード
-
RoHS指令対応、UL認証・CE/UKCAマーク取得
-
- こちらのチェックもおススメ！漏液センサ特集記事へ
標準仕様
| 使用温度 | -10~60°C |
|---|---|
| 使用湿度 | 35 ~ 85%RH（結露ないこと） |
| 保存温度 | -20~70°C（大気圧、65 %HR 以下） |
| 適用媒体 | 水（PP）/PFA を腐食させない液体 |
| ケース材質 | PP/PFA |
| 質量 |
Approx. 30g(WL10- ＊ P-2) |
| 駆動電圧 | 12~24±10 %VDC |
| 消費電流 | 10mA max. (Except open collector output) |
※特記ない場合、周囲温度25 ± 5 °C、駆動電圧24 V DC で規定します。
出力仕様
| 出力型式 | スイッチ容量 | 残量電圧 | 動 作 |
|---|---|---|---|
| NPN | シンク電流：50 mA 以下 耐電圧：30 VDC （過電流保護回路あり） |
1.0 V 以下 | 正常時：出力ON、緑色LED 点灯 漏液検出時：出力OFF、赤色LED 点灯 |
| PNP | ソース電流：50 mA 以下 耐電圧：24 VDC （過電流保護回路あり） |
2.0 V 以下 | 正常時：出力ON、緑色LED 点灯 漏液検出時：出力OFF、赤色LED 点灯 |
※特記ない場合、周囲温度25 ± 5 °C、駆動電圧24 V DC で規定します。
環境特性
| 試験項目 | 試験方法 | 規格 |
|---|---|---|
| 振 動 | 10~500 Hz, 1.5 mm maximum,98.1 m/s2 , 3 directions for 2 hours each |
標準仕様内容を満足する |
| 衝 撃 | 490 m/s2 , 3 directions for 3 times each | |
| 保護構造 | IP67 |
型式表示
| WL10 - | N | P- | 2 |
|---|---|---|---|
|
シリーズ名 |
出力方式 N：NPN 出力 P：PNP 出力 |
ケース材質 P：PP（ポリプロピレン） F：PFA（パーフルオロアルコキシアルカン） |
ケーブル長 2：2 m 4：4 m |
型式一覧表
含有化学物資調査用成分表（chemSHERPA-AI）やCADのダウンロードには、ログイン（HP会員登録）が必要です。
| 型式 | 出力方式 | ケース材質 | ケーブル長 | 含有化学物資調査 | CAD |
|---|---|---|---|---|---|
| WL10-NP-2 | NPN | PP | 2 m | ||
| WL10-NP-4 | NPN | PP | 4 m | ||
| WL10-NF-2 | NPN | PFA | 2 m | ||
| WL10-NF-4 | NPN | PFA | 4 m | ||
| WL10-PP-2 | PNP | PP | 2 m | ||
| WL10-PP-4 | PNP | PP | 4 m | ||
| WL10-PF-2 | PNP | PFA | 2 m | ||
| WL10-PF-4 | PNP | PFA | 4 m |

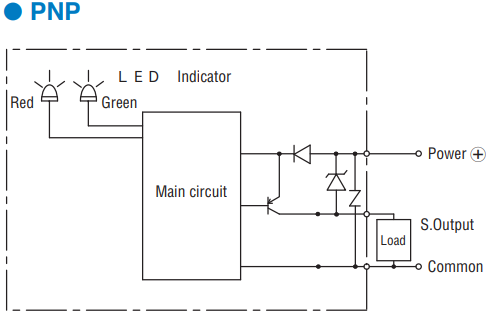

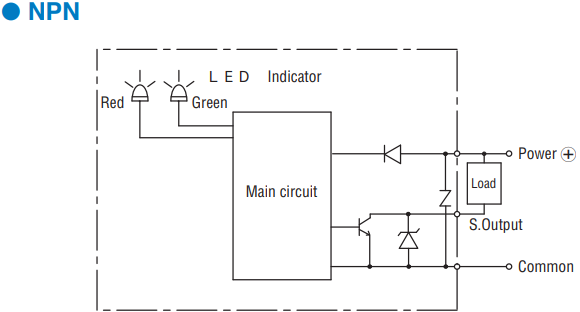

内部電気回路
|
|
|
|
外形寸法図
Unless otherwise specified, tolerance: ± 0.5 (Unit: mm)
環境関連書類
