驅動器 TF037-1001-D
- ●購買此產品，請與我們的經銷商, 或以下電子商務網站確認。
銷售渠道 ;請確認我們的經銷商。- 銷售渠道點擊此處確認我們的經銷商。
驅動TF037系列的通用驅動器。
- 是驅動微型鼓風機TF037系列的通用驅動器。 使用驅動器調整外部輸入電壓,可以控制電機速度。具有各保護功能。
- 套件清單:驅動器（TF037系列通用)、 附屬2種類型電纜
- 附屬電纜：驅動器和鼓風機連接用 驅動器和電源連接用
標準規格
●除非另有說明，溫度= 23±5℃，正常濕度，壓力= 90~106kPa。
| No. | 項目 | 規格 | |||
|---|---|---|---|---|---|
| 1 | 構成 | 驅動器（TF037系列的專用。） | |||
| 2 | 轉速 | 40,000 r/min（参考値） at 4.0kPa, 100L/min | |||
| 3 | 功耗 | 29W max. at 4.0kPa, 100L/min | |||
| 4 | 額定電壓 | DC 24 V±10% | |||
| 5 | 最大輸入電流 | 2.0 A max.(DC) 4.0 A max.(Pulse)（移除在湧入時電容器電荷） | |||
| 6 | 運行電流 | 1.2 A max. at 4.0kPa, 100L/min | |||
| 7 | 重量 | 32 g max. | |||
| 8 | 工作溫度範圍 | -10～ 50 °C | |||
| 9 | 使用相對濕度 | 10～ 90 %RH （沒有凝結） | |||
| 10 | 儲存溫度範圍 | -20～ 60 °C | |||
| 11 | 存儲相對濕度範圍 | 10～ 90 %RH （沒有凝結） | |||
| 12 | 耐振動 | 在以下測試後滿足規格 | 非工作時 | ||
| 振動類型 | 頻率變化 Sweep | ||||
| 頻率範圍 | 10 ～ 22Hz 振幅 1mm | ||||
| 22 ～ 50Hz, 19.6m/s2 (2G 加速度） | |||||
| 掃描 | 往返 約 5分鐘 | ||||
| 測試時間 | X･Y･Z方向 每 60分鐘 | ||||
| 13 | 耐衝撃 | 在以下測試後滿足規格 | 非工作時 | ||
| 加 速 度 | 294m/s2(30G) | ||||
| 脈衝寬度 | 6ms | ||||
| 衝擊波 | 半正弦波 | ||||
| 衝撃回數 | X･Y･Z方向 每一次 | ||||
連接器規格
控制連接器（CN1）規格

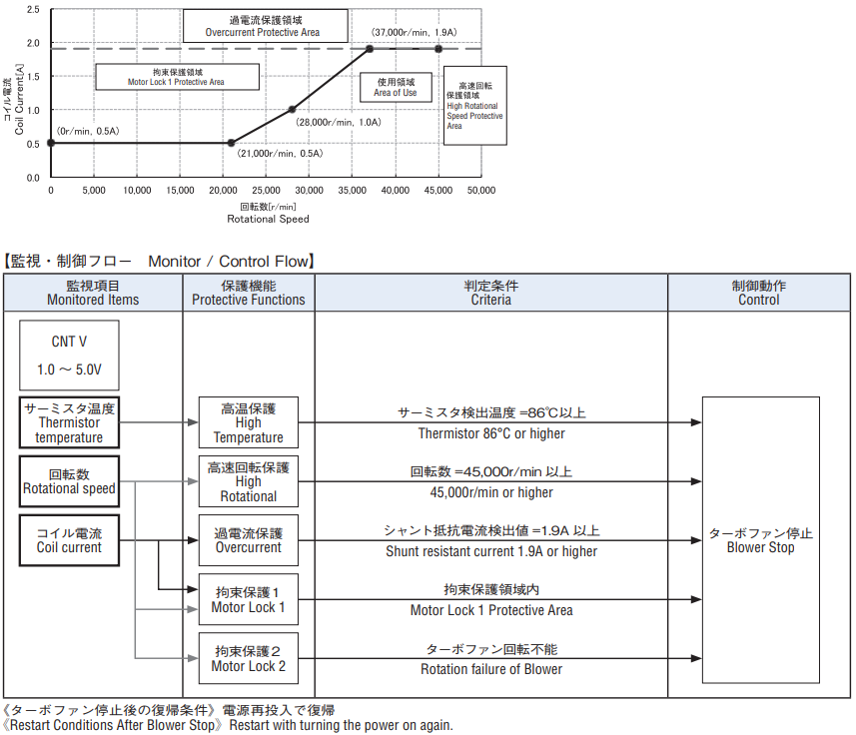

保護功能
| 保護功能 | 內容 |
|---|---|
| 高溫保護 | 當鼓風機內的熱敏電阻超過86°C時，電源將關閉。 |
| 高速旋轉保護 | 當轉速超過45,000 r / min時，電源將關閉。 |
| 過流保護 | 當線圈電流超過1.9A（啟動時除外），電源將關閉。 |
| 抑制保護１ | 當線圈電流和轉速處於下圖“轉速 - 線圈電流”表示的抑制保護區域時，電源將關閉。 |
| 抑制保護２ | 即使PRODUCT命令操作，當鼓風機不工作時，電源也會關閉 |
保護區域
外形尺寸
 |
