压力传感器(with Amp.) PA-848

  • PA-848
    PA-848
  • PA-848
    PA-848

产品咨询

●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道  ;请确认我们的经销商。
销售渠道单击此处确认我们的经销商。
到得捷电子网上商城
到贸泽电子网上商城

使用端子盒的坚固结构、支持IP67



特　征特　征

  • 室外安装用带端子盒的坚固的IP67防水结构

  • 受压部分可支持的最高温度为100°C

  • 内置放大器的4~20 mA DC输出

  • 采用双重膜片结构（SUS316L膜片、油封式），实
    现高耐腐蚀性

  • 业内尺寸最小的端子盒式室外安装用压力传感器

型号显示

PA-848 -102R　　-R2 

系列名称

PA-848：電流輸出(4 ~ 20 mA)

额定压力

102R ：-0.1～0.1MPa
352R ：-0.1～0.35MPa
103G ： 0～1MPa
353G ： 0～3.5MPa
102A ： 0～0.1MPa（abs.）

压力类型

G ：表压
R ：表压(复合压）
A ：绝对压力

压力端口

R2：R 1/4
G2：G 1/4



型号一览表

型号额定压力最大压力破坏压力压力类型压力端口CAD
PA-848-102R-R2 -0.1～0.1MPa 0.2MPa 0.3MPa 表压(复合压) R 1/4
PA-848-102R-G2 -0.1～0.1MPa 0.2MPa 0.3MPa 表压(复合压) G 1/4
PA-848-352R-R2 -0.1～0.35MPa 0.7MPa 1.05MPa 表压(复合压) R 1/4
PA-848-352R-G2 -0.1～0.35MPa 0.7MPa 1.05MPa 表压(复合压) G 1/4
PA-848-103G-R2 0～1.0MPa 2MPa 3MPa 表压 R 1/4
PA-848-103G-G2 0～1.0MPa 2MPa 3MPa 表压 G 1/4
PA-848-353G-R2 0～3.5MPa 4MPa 4.5MPa 表压 R 1/4
PA-848-353G-G2 0～3.5MPa 4MPa 4.5MPa 表压 G 1/4
PA-848-102A-R2 0～0.1MPa abs. 0.2MPa abs. 0.3MPa abs. 绝对压 R 1/4
PA-848-102A-G2 0～0.1MPa abs. 0.2MPa abs. 0.3MPa abs. 绝对压 G 1/4

标准规格

工作温度 环境温度：-20～80℃、压力埠：-20～100℃ 不冻结
工作湿度 35～85%RH 没有凝结
储存温度 -20～80℃
补偿温度范围 0 ~ 50℃
适用介质 不腐蚀 SUS316L 液体,气体
不腐蚀O形圈（氟化橡胶）的液体,气体（G2连接埠）
压力埠 R 1/4、G 1/4
净重 Approx. 250g
保护结构 IP67
工作电压 10.8 ~ 26.4V DC（including ripple）
消耗电流 20 mA maximum

模拟输出

压力范围102Ｒ352Ｒ103Ｇ353Ｇ102Ａ
输出电压 4~20 mA
零电压 12±0.2 mA 7.56±0.2 mA 4±0.2 mA
跨度电压 16±0.4 mA
线性度  ±0.5％ FS
温度特性 ZERO / SPAN :  ±0.06％ FS/℃
响应 约 2ms
负载电阻 最大500Ω
姿势效应
(从垂直位置到水平位置)		 ± 0.3%F.S. ± 0.1%F.S. ± 0.05%F.S. ± 0.3%F.S.

环境特征

测试项目测试方法（条件 25 ± 5 °C）变化量
耐振動 10 ~ 500 Hz, 最大1.5毫米/ 98.1m/s2
3个方向，每个2小时		 零电流，跨度电流：
± ±2％F.S、每个最大
耐冲击 490m/s23个方向，每个方向3次
压力周期 0～Pr 106 cycles
防潮性 40℃ 90～95％RH 240 hrs.

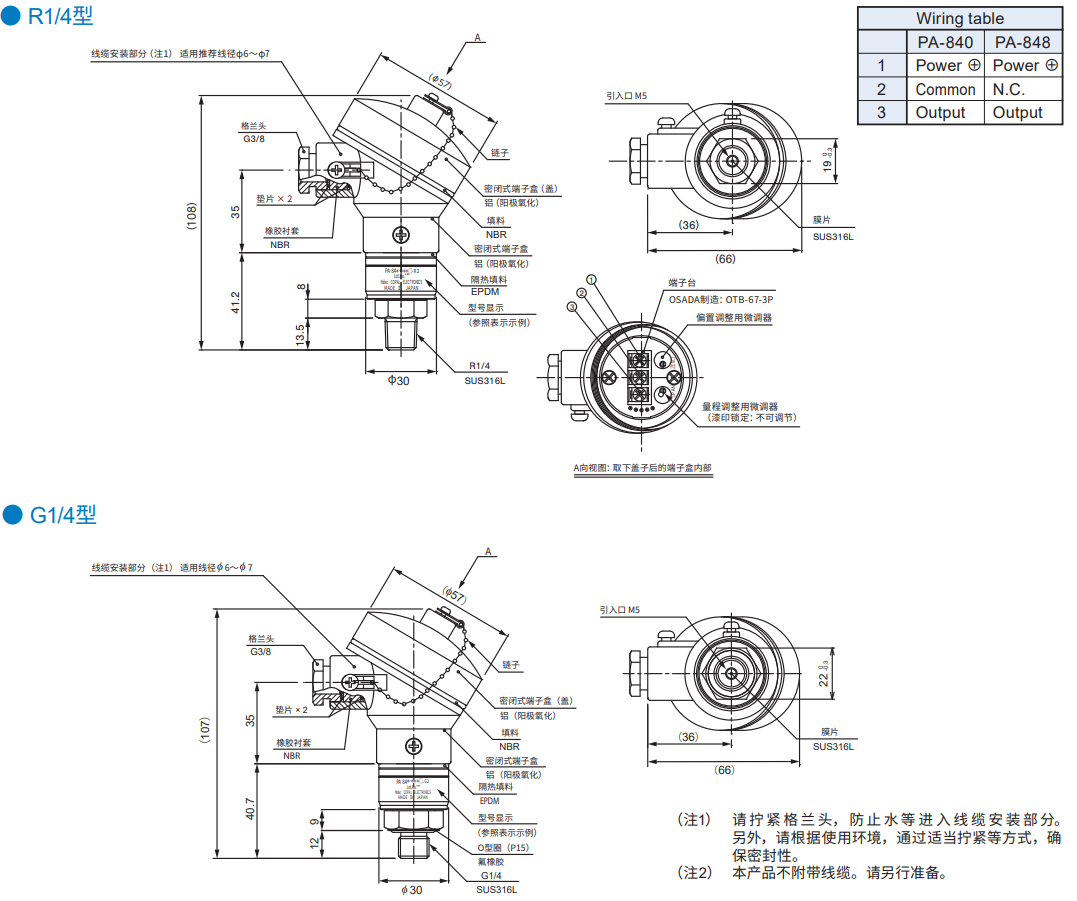

外形尺寸图
