压力传感器 (with Amp.) PA-920S/928S

  • PA-920S<br> (电压输出)
    PA-920S
    (电压输出)
  • PA-920S<br> (电流输出)
    PA-920S
    (电流输出)
  • Top angle
    Top angle
  • Bottom angle<br> (W2 seal type)
    Bottom angle
    (W2 seal type)
  • PA-920S<br> (电压输出)
    PA-920S
    (电压输出)
  • PA-920S<br> (电流输出)
    PA-920S
    (电流输出)
  • Top angle
    Top angle
  • Bottom angle<br> (W2 seal type)
    Bottom angle
    (W2 seal type)

产品咨询

适用于气体集成系统小型压力传感器



特　征特　征

  • 尺寸小巧，最适合用于供气管线(进气管线)，气体输送集成系统

  • 利用连接器安装/配线，操作简单

  • 传感器元件与接头焊接为一体的结构

  • 有电压输出和电流输出两种类型

型号显示

PA-920S -502GW2

系列名称

PA-920S: 电压输出 (1-5 V)
PA-928S: 电流输出 (4-20 mA)

额定压力/压力类型

G: 正压
502G: 0~0.5MPa
103G: 0~1MPa
R: 复合压
502R: -0.1~0.5MPa
103R: -0.1~1MPa

压力端口

W2:1.125" W-密封
C2 :1.125" C-密封

型号一览表

型号压力类型额定压力范围最大压力模拟输出压力端口
PA-920S-502G-W2 正压 0～0.5 MPa 0.75 MPa 电压输出 1.125英寸 W密封
PA-920S-502G-C2 正压 0～0.5 MPa 0.75 MPa 电压输出 1.125英寸 C密封
PA-928S-502G-W2 正压 0～0.5 MPa 0.75 MPa 电流输出 1.125英寸 W密封
PA-928S-502G-C2 正压 0～0.5 MPa 0.75 MPa 电流输出 1.125英寸 C密封
PA-920S-502R-W2 复合压 -0.1～0.5 MPa 0.75 MPa 电压输出 1.125英寸 W密封
PA-920S-502R-C2 复合压 -0.1～0.5 MPa 0.75 MPa 电压输出 1.125英寸 C密封
PA-928S-502R-W2 复合压 -0.1～0.5 MPa 0.75 MPa 电流输出 1.125英寸 W密封
PA-928S-502R-C2 复合压 -0.1～0.5 MPa 0.75 MPa 电流输出 1.125英寸 C密封
PA-920S-103G-W2 正压 0～1 MPa 1.5 MPa 电压输出 1.125英寸 W密封
PA-920S-103G-C2 正压 0～1 MPa 1.5 MPa 电压输出 1.125英寸 C密封
PA-928S-103G-W2 正压 0～1 MPa 1.5 MPa 电流输出 1.125英寸 W密封
PA-928S-103G-C2 正压 0～1 MPa 1.5 MPa 电流输出 1.125英寸 C密封
PA-920S-103R-W2 复合压 -0.1～1 MPa 1.5 MPa 电压输出 1.125英寸 W密封
PA-920S-103R-C2 复合压 -0.1～1 MPa 1.5 MPa 电压输出 1.125英寸 C密封
PA-928S-103R-W2 复合压 -0.1～1 MPa 1.5 MPa 电流输出 1.125英寸 W密封
PA-928S-103R-C2 复合压 -0.1～1 MPa 1.5 MPa 电流输出 1.125英寸 C密封

标准规格

工作温度 -20～70℃ (不结露)
补偿温度 0～50℃
工作湿度 35～85％RH (不结露)
储存温度 -20～80 ℃ （气压、湿度65%RH以下）
适用介质 不腐蚀SUS316L二次熔炼材料的气体及液体
绝缘电阻 50 ＭΩ以上 (充电部分整体与接头之间　施加125 VDC后）
耐电压 漏电流5 mA 以下（充电部分整体与接头之间　施加125 VDC 1分钟）
气体接触部分材质 SUS316L二次熔炼材料（接头/传感器）
气体接触面粗度 Ra：0.15, Rz：0.7 μm 以下 ＊1
微粒（媒介流路内） 0.1 μm 以上的粒子：不计入（基于我司检测标准）
保护结构 IP40
净重 Approx. 90g（不含线缆）
电源供应
  • 驱动电压；
    PA-920S : 12 ~ 24VDC ± 10% / PA-928S : 24VDC ± 10%(含涟波)
  • 消耗电流:
    PA-920S : 20 mA maximum（Vopr = 24 V、lo = 0 mA）
*1）气体接触面已经过EP（电解抛光）处理。

模拟输出

型号PA-920SPA-928S
502G103G502R103R502G103G502R103R
输出电压/电流 １~ 5 VDC (FS : 4 V) ※1 4 ~ 20 mA (FS : 16 mA) ※1
零电压/电流 1 V 1.67 V 1.36 V 4 mA 6.67 mA 5.46 mA
全电压/电流 5 V 20 mA
电流输出 1 mA maximum ―
输出方式 ― 2线式
负载电阻 ― 250～500 Ω
输出精度 ±1 ％F.S.
温度特性 ±0.1 ％F.S./℃
响应速度 Approx. 2 ms
※1 模拟信号输出的分辨率约为0.1%F.S.。

环境特性

试验项目试验方法（条件　25 ± 5°C）变动量
振动 10 ~ 500 Hz, 1.5 mm maximum / 98.1 m/s2,
3 directions for 2 hours each		 模拟信号输出：试验前后最大值 ±2%F.S.
冲击 490 m/s2, 3 directions for 3 times each
耐湿性 40 °C, 90 ~ 95 %RH, 240 hrs.
压力周期 0 ～额定压力 106 次

关于包装

  • 本产品将在无尘室内经过精密清洗及无尘包装后出货。

外形尺寸图

Unless otherwise specified, tolerance : ± 0.5 (Unit: mm)

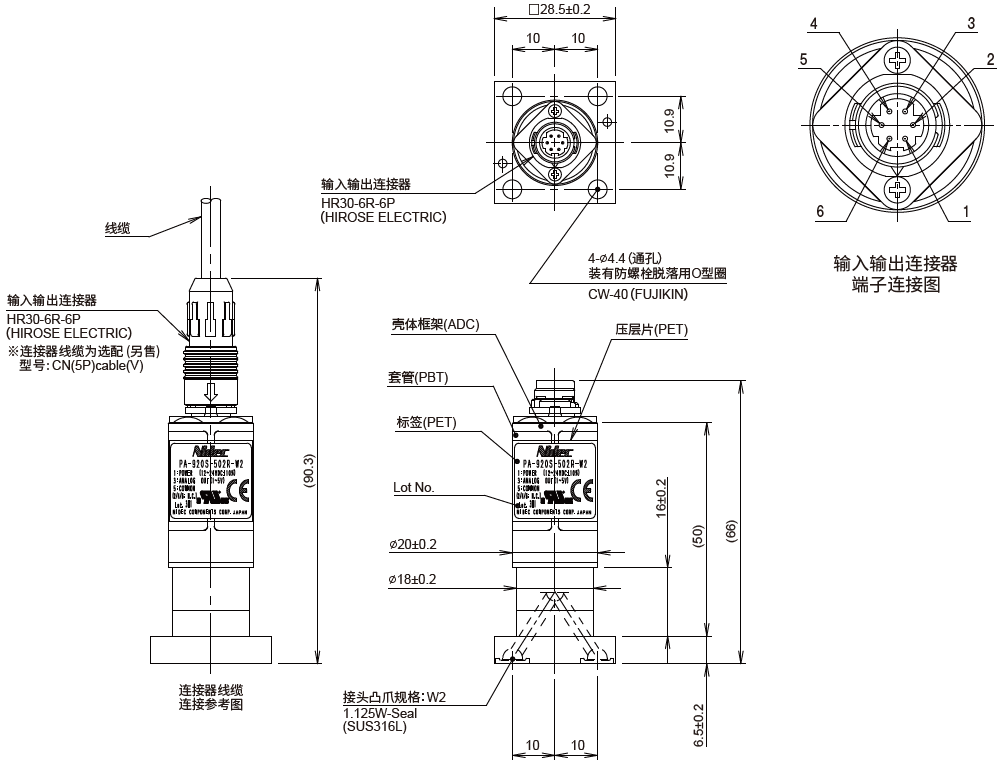

◆ W2 type

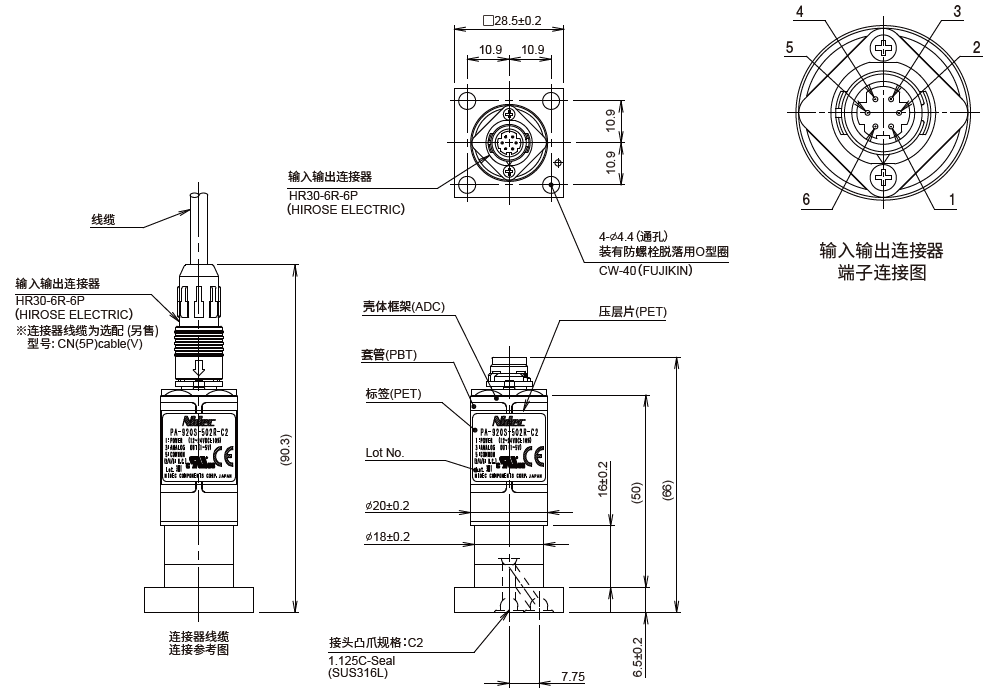

◆ C2 type

内部电路

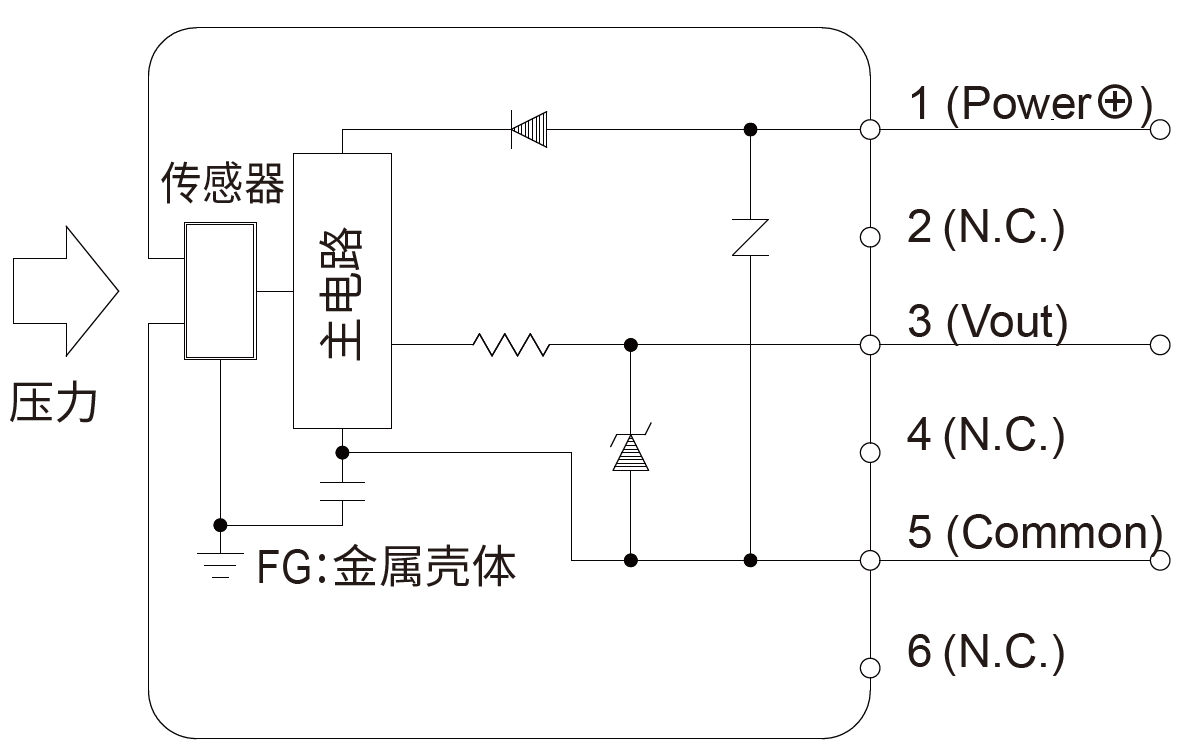

◆PA-920S：模拟信号电压输出电路
◆PA-928S：模拟信号电流输出电路

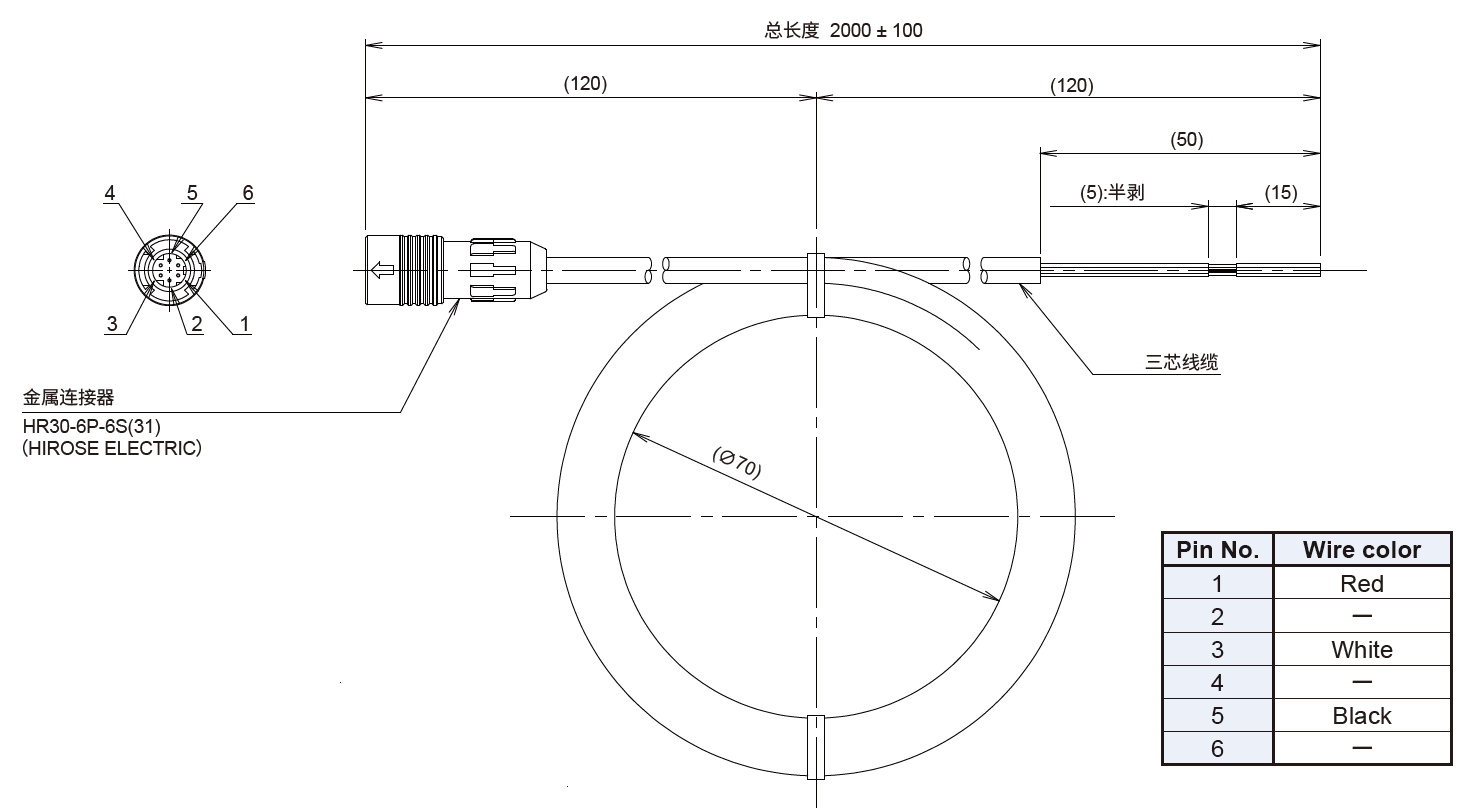

连接器线缆安装图

 (Unit: mm)

连接器线缆作为选配商品单独出售。型号：CN(5P)cable(V)
※使用注意事项
  •  插拔连接器时，请手扶产品和连接器，小心操作。如强行插拔或者在插入过程中使用，则可能引发故障。
