高真空対応 圧力トランスジューサ PA-920S/928S
-
PA-920S
(電圧出力) -
PA-928S
(電流出力) -
Topアングル -
Bottomアングル
(W2 seal type)
-
PA-920S
(電圧出力) -
PA-928S
(電流出力) -
Topアングル -
Bottomアングル
(W2 seal type)
-
●お求めの際は、セールスネットワーク をご利用ください。
ガス集積化システムに最適な小型圧力センサ
FeaturesFeatures
-
小型でガス供給ライン（インライン）/ ガス集積化システムの用途に最適
-
センサ素子と継手は溶接による一体構造
-
コネクタ化により取付・配線が容易
-
出力は電圧/ 電流の2 タイプ
型式表示
| PA-920S - | 502G | W2 | ||
|---|---|---|---|---|
|
シリーズ名 PA-920S: 電圧出力 (1-5V) |
定格圧力/指示方式 G: ゲージ圧 (正圧) |
継手ブロック仕様 W2:1.125インチWシール |
型式一覧表
| 型式 | 指示方式 | 定格圧力 | 最大圧力 | 出力方式 | 継手 |
|---|---|---|---|---|---|
| PA-920S-502G-W2 | 正圧 | 0～0.5 MPa | 0.75 MPa | 電圧出力 | 1.125インチWシール |
| PA-920S-502G-C2 | 正圧 | 0～0.5 MPa | 0.75 MPa | 電圧出力 | 1.125インチCシール |
| PA-928S-502G-W2 | 正圧 | 0～0.5 MPa | 0.75 MPa | 電流出力 | 1.125インチWシール |
| PA-928S-502G-C2 | 正圧 | 0～0.5 MPa | 0.75 MPa | 電流出力 | 1.125インチCシール |
| PA-920S-502R-W2 | 連成圧 | -0.1～0.5 MPa | 0.75 MPa | 電圧出力 | 1.125インチWシール |
| PA-920S-502R-C2 | 連成圧 | -0.1～0.5 MPa | 0.75 MPa | 電圧出力 | 1.125インチCシール |
| PA-928S-502R-W2 | 連成圧 | -0.1～0.5 MPa | 0.75 MPa | 電流出力 | 1.125インチWシール |
| PA-928S-502R-C2 | 連成圧 | -0.1～0.5 MPa | 0.75 MPa | 電流出力 | 1.125インチCシール |
| PA-920S-103G-W2 | 正圧 | 0～1 MPa | 1.5 MPa | 電圧出力 | 1.125インチWシール |
| PA-920S-103G-C2 | 正圧 | 0～1 MPa | 1.5 MPa | 電圧出力 | 1.125インチCシール |
| PA-928S-103G-W2 | 正圧 | 0～1 MPa | 1.5 MPa | 電流出力 | 1.125インチWシール |
| PA-928S-103G-C2 | 正圧 | 0～1 MPa | 1.5 MPa | 電流出力 | 1.125インチCシール |
| PA-920S-103R-W2 | 連成圧 | -0.1～1 MPa | 1.5 MPa | 電圧出力 | 1.125インチWシール |
| PA-920S-103R-C2 | 連成圧 | -0.1～1 MPa | 1.5 MPa | 電圧出力 | 1.125インチCシール |
| PA-928S-103R-W2 | 連成圧 | -0.1～1 MPa | 1.5 MPa | 電流出力 | 1.125インチWシール |
| PA-928S-103R-C2 | 連成圧 | -0.1～1 MPa | 1.5 MPa | 電流出力 | 1.125インチCシール |
標準仕様
| 動作温度 | -20～70℃ (結露なきこと) |
|---|---|
| 補償温度 | 0～50℃ |
| 動作湿度 | 35～85％RH (結露なきこと) |
| 保存温度 | -20～80℃ (大気圧、湿度65％RH以下) |
| 適用媒体 | SUS316Lダブルメルト材を腐食させない気体及び液体 |
| 絶縁抵抗 | 50 MΩ 以上 (充電部一括と継手間 125 VDC印加後） |
| 耐電圧 | リーク電流５mA以下 (充電部一括と継手間 125 VDC 1分間 印加) |
| 接ガス部材質 | SUS316L ダブルメルト材（継手/ センサ） |
| 接ガス部面粗度 | Ra：0.15, Rz：0.7 μm 以下＊1 |
| パーティクル（媒体流路内） | 0.1 μm 以上の粒子：ノーカウント (弊社検査基準による） |
| 保護構造 | IP40 |
| 質量 | 約90（ケーブルは含まない） |
| 電源 | PA-920S：駆動電圧 12～24 VDC±10％ (リップルを含む) 消費電流 20 mA以下 (Vopr＝24 Ｖ、Io＝０ mA） PA-928S：24 ＶDC±10％ (リップルを含む) |
＊1）ガス面はEP（電解研磨）処理を施しております。
アナログ出力
| 型 式 | PA-920S | PA-928S | ||||||
|---|---|---|---|---|---|---|---|---|
| 502G | 103G | 502R | 103R | 502G | 103G | 502R | 103R | |
| 出力電圧／電流 | １~ 5 VDC (FS : 4 V) ※1 | 4 ~ 20 mA (FS : 16 mA) ※1 | ||||||
| ゼロ電圧／電流 | 1 V | 1.67 V | 1.36 V | 4 mA | 6.67 mA | 5.46 mA | ||
| フル電圧／電流 | 5 V | 20 mA | ||||||
| 出力電流 | 1 mA maximum | ― | ||||||
| 出力方式 | ― | 2 線式 | ||||||
| 負荷抵抗 | ― | 250～500 Ω | ||||||
| 出力精度 | ±1 ％F.S. | |||||||
| 温度特性 | ±0.1 ％F.S./℃ | |||||||
| 応答速度 | 約２ms | |||||||
※1 アナログ出力の分解能は、約0.1％F.S.になります。
環境特性
| 試験項目 | 試験方法（条件 25 ± 5℃） | 変動量 |
|---|---|---|
| 振 動 | 10 ~ 500 Hz, 1.5 mm maximum / 98.1 m/s2, 3 directions for 2 hours each |
アナログ出力 試験前後最大 ± 2 %F.S. |
| 衝 撃 | 490 m/s2, 3 directions for 3 times each | |
| 耐湿性 | 40 °C, 90 ~ 95 %RH, 240 hrs. | |
| 圧力サイクル | 0 ～定格圧力 106 回 |
梱包について
- 本製品はクリーンルーム内で精密洗浄を行いクリーン梱包し出荷します。
外形寸法図
(Unit: mm)

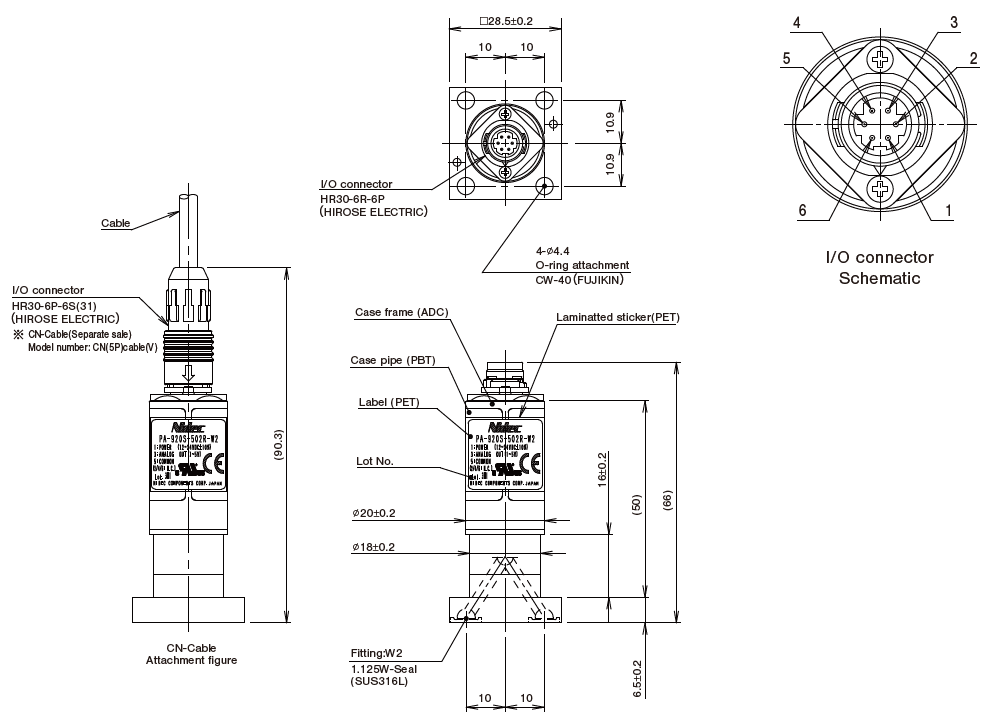

◆ W2 type
◆ C2 type
内部電気回路

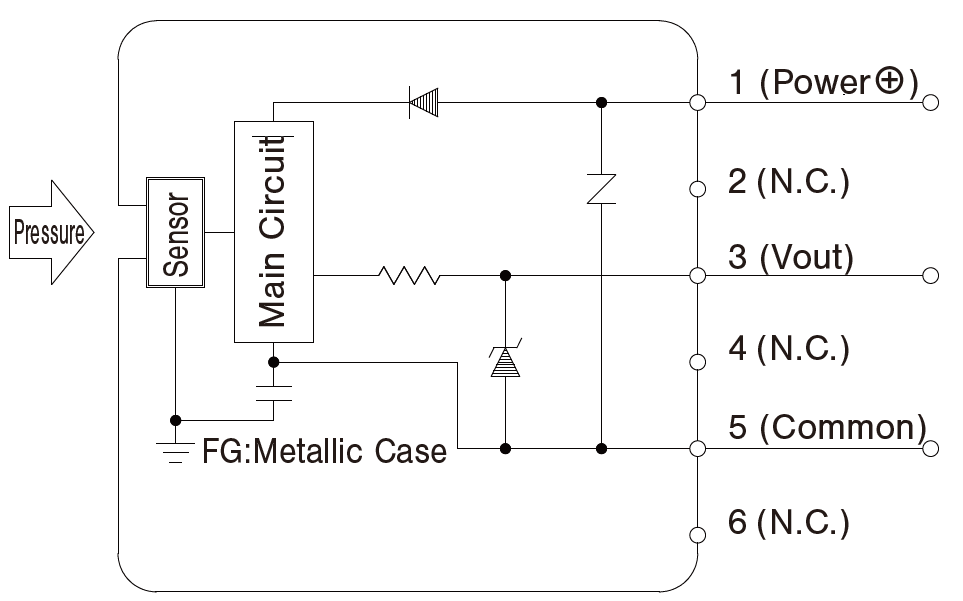

◆PA-920S : アナログ電圧出力回路

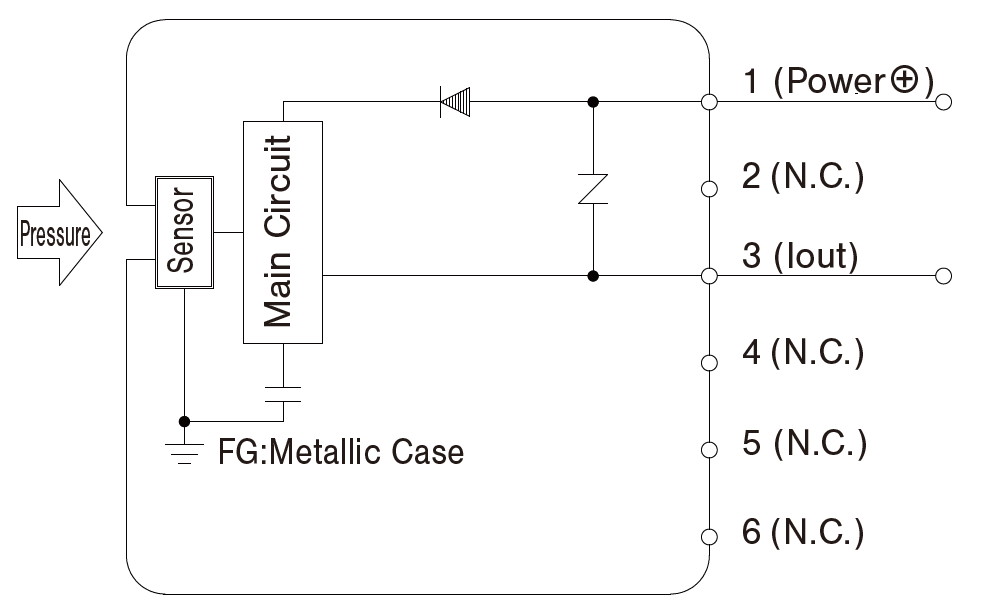

◆PA-928S : アナログ電流出力回路

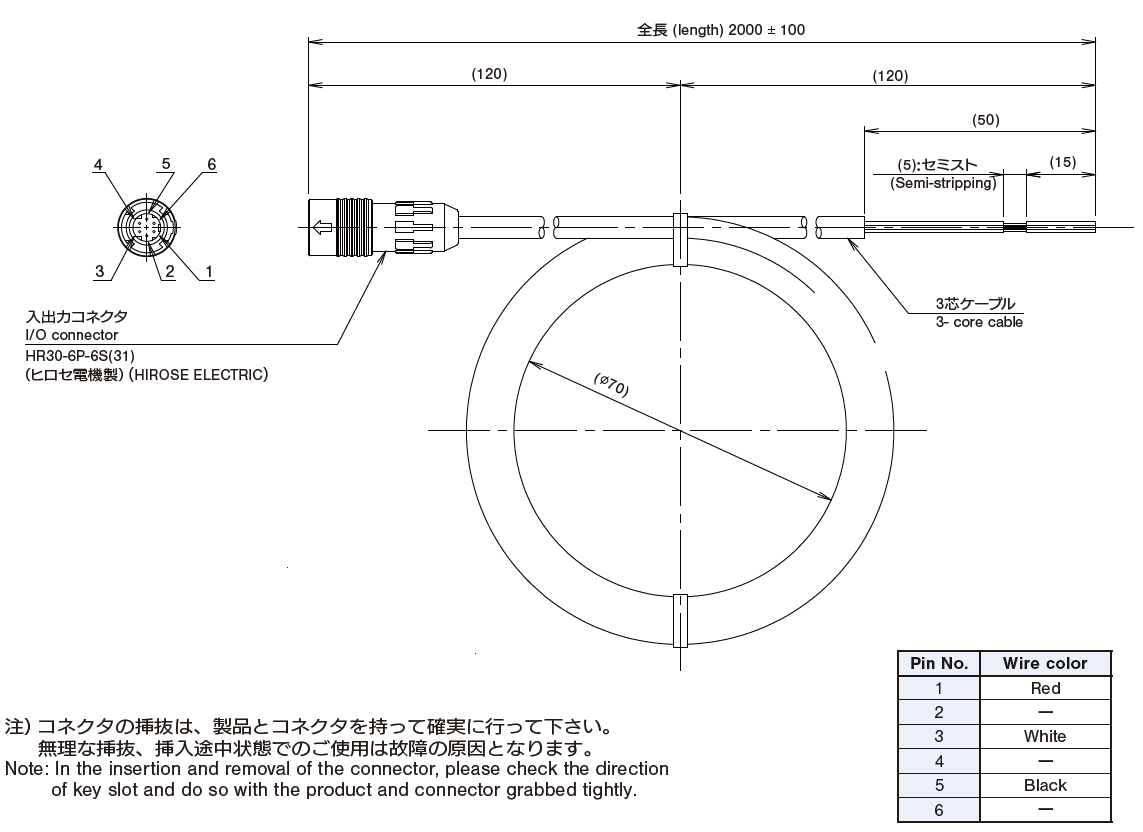

コネクタケーブル取付図
(Unit: mm)
※コネクタケーブルは別売り品として用意しております。型式：CN(5P) ケーブル(V)
- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
