圧力トランスジューサ (module) P-2000
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
計測機器から民生用機器まで対応可能
FeaturesFeatures
-
小型、軽量
-
非腐食性気体用
-
DIP 形状で基板搭載可能
-
圧力レンジ〜9.81、〜981 kPa までカバー｛〜0.1、〜10 kgf/cm2｝
- 含有化学物資調査を chemSHERPA 指定形式で取得できます
- 型式一覧表より chemSHERPA-AI をダウンロード
型式表示
| P-2000 - | 501 | G- | 15 - | BN |
|---|---|---|---|---|
|
シリーズ名 |
定格圧力 101：0~9.81 kPa {0~0.1 kgf/cm2} |
指示方式 G：ゲージ圧 |
温度特性 15：± 0.15 % (± 0.12 %) F.S./°C |
端子方向 AN：圧力ポートと同方向 |
型式一覧表
含有化学物資調査用成分表（chemSHERPA-AI）やCADのダウンロードには、ログイン（HP会員登録）が必要です。本シリーズでは、各chemSHERPAボタンクリック後のモーダルウィンドウより、Ver. 2.12.00とVer. 2.11.00の選択が可能です。。
| 型式 | 定格圧力 | 最大圧力 | 破壊圧力 | 含有化学物資調査 | CAD | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P-2000-101G-15-AN※1 | 9.81 kPa {0.1 kgf/cm2} |
19.6 kPa {0.2 kgf/cm2} |
49 kPa {0.5 kgf/cm2} |
Select version 2.12.00 or 2.11.00 from the buttons below to download the chemSHERPA file for Full Material Declarations. [Need to log in to download]
*
|
|||||||||
| P-2000-101G-15-BN | 9.81 kPa {0.1 kgf/cm2} |
19.6 kPa {0.2 kgf/cm2} |
49 kPa {0.5 kgf/cm2} |
Select version 2.12.00 or 2.11.00 from the buttons below to download the chemSHERPA file for Full Material Declarations. [Need to log in to download]
*
|
|||||||||
| P-2000-501G-15-AN※1 | 49 kPa {0.5 kgf/cm2} |
98.1 kPa {1.0 kgf/cm2} |
245 kPa {2.5 kgf/cm2} |
Select version 2.12.00 or 2.11.00 from the buttons below to download the chemSHERPA file for Full Material Declarations. [Need to log in to download]
*
|
|||||||||
| P-2000-501G-15-BN | 49 kPa {0.5 kgf/cm2} |
98.1 kPa {1.0 kgf/cm2} |
245 kPa {2.5 kgf/cm2} |
Select version 2.12.00 or 2.11.00 from the buttons below to download the chemSHERPA file for Full Material Declarations. [Need to log in to download]
*
|
|||||||||
| P-2000-102G-15-AN※1 | 98.1 kPa {1.0 kgf/cm2} |
196 kPa {2.0 kgf/cm2} |
490 kPa {5 kgf/cm2} |
Select version 2.12.00 or 2.11.00 from the buttons below to download the chemSHERPA file for Full Material Declarations. [Need to log in to download]
*
|
|||||||||
| P-2000-102G-15-BN | 98.1 kPa {1.0 kgf/cm2} |
196 kPa {2.0 kgf/cm2} |
490 kPa {5 kgf/cm2} |
Select version 2.12.00 or 2.11.00 from the buttons below to download the chemSHERPA file for Full Material Declarations. [Need to log in to download]
*
|
|||||||||
| P-2000-352G-15-AN※1 | 343 kPa {3.5 kgf/cm2} |
686 kPa {7.0 kgf/cm2} |
1030 kPa {10.5 kgf/cm2} |
Select version 2.12.00 or 2.11.00 from the buttons below to download the chemSHERPA file for Full Material Declarations. [Need to log in to download]
*
|
|||||||||
| P-2000-352G-15-BN | 343 kPa {3.5 kgf/cm2} |
686 kPa {7.0 kgf/cm2} |
1030 kPa {10.5 kgf/cm2} |
Select version 2.12.00 or 2.11.00 from the buttons below to download the chemSHERPA file for Full Material Declarations. [Need to log in to download]
*
|
|||||||||
| P-2000-502G-15-AN※1 | 490 kPa {5 kgf/cm2} |
981 kPa {10 kgf/cm2} |
1471 kPa {15 kgf/cm2} |
Select version 2.12.00 or 2.11.00 from the buttons below to download the chemSHERPA file for Full Material Declarations. [Need to log in to download]
*
|
|||||||||
| P-2000-502G-15-BN | 490 kPa {5 kgf/cm2} |
981 kPa {10 kgf/cm2} |
1471 kPa {15 kgf/cm2} |
Select version 2.12.00 or 2.11.00 from the buttons below to download the chemSHERPA file for Full Material Declarations. [Need to log in to download]
*
|
|||||||||
| P-2000-702G-15-AN※1 | 686 kPa {7 kgf/cm2} |
1373 kPa {14 kgf/cm2} |
1961 kPa {20 kgf/cm2} |
Select version 2.12.00 or 2.11.00 from the buttons below to download the chemSHERPA file for Full Material Declarations. [Need to log in to download]
*
|
|||||||||
| P-2000-702G-15-BN | 686 kPa {7 kgf/cm2} |
1373 kPa {14 kgf/cm2} |
1961 kPa {20 kgf/cm2} |
Select version 2.12.00 or 2.11.00 from the buttons below to download the chemSHERPA file for Full Material Declarations. [Need to log in to download]
*
|
|||||||||
| P-2000-103G-15-AN※1 | 981 kPa {10.0 kgf/cm2} |
1471 kPa {15.0 kgf/cm2} |
1961 kPa {20 kgf/cm2} |
Select version 2.12.00 or 2.11.00 from the buttons below to download the chemSHERPA file for Full Material Declarations. [Need to log in to download]
*
|
|||||||||
| P-2000-103G-15-BN | 981 kPa {10.0 kgf/cm2} |
1471 kPa {15.0 kgf/cm2} |
1961 kPa {20 kgf/cm2} |
Select version 2.12.00 or 2.11.00 from the buttons below to download the chemSHERPA file for Full Material Declarations. [Need to log in to download]
*
|
※1:
型式末尾のANタイプは受注生産品です。
標準仕様
| 動作温度 | − 20 ~ 80℃ |
|---|---|
| 補償温度 | 0 ~ 50℃ |
| 動作湿度 | 35 ~ 85%RH（結露ないこと） |
| 保存温度 | − 20 ~ 80℃（大気圧、湿度65 %RH 以下） |
| ブリッジ抵抗 | 3300 ± 30 %Ω |
| 適用媒体 | 非腐食性気体 |
| 絶縁抵抗 | 100 MΩ(500 V DC) Min. |
| 耐電圧 | 500 V AC, 60 s（リーク電流1 mA 以下） |
| 圧力ポート | φ 3.2mm |
アナログ出力
| 圧力レンジ | オフセット電圧 (mV) | スパン電圧 (mV) | 直線性／ヒステリシス (%F.S.) | 温度特性 (ZERO %F.S./°C) (基準温度 25 °C) | 温度特性 (SPAN %F.S./°C) (基準温度 25 °C) | 応答速度 (ms) |
|---|---|---|---|---|---|---|
| 0 ~ 9.81 kPa {0 ~ 0.1 kgf/cm2} | ± 20 | 50 ± 20 | ± 0.3 | ± 0.15 | ± 0.05 | Approx. 1 |
| 0 ~ 49.0 kPa {0 ~ 0.5 kgf/cm2} | ± 15 | 90 ± 30 | ± 0.3 | ± 0.12 | ± 0.04 | Approx. 1 |
| 0 ~ 98.1 kPa {0 ~ 1 kgf/cm2} | ± 15 | 90 ± 30 | ± 0.3 | ± 0.12 | ± 0.04 | Approx. 1 |
| 0 ~ 343 kPa {0 ~ 3.5 kgf/cm2} | ± 15 | 90 ± 30 | ± 0.3 | ± 0.12 | ± 0.04 | Approx. 1 |
| 0 ~ 490 kPa {0 ~ 5 kgf/cm2} | ± 15 | 90 ± 30 | ± 0.3 | ± 0.12 | ± 0.04 | Approx. 1 |
| 0 ~ 686 kPa {0 ~ 7 kgf/cm2} | ± 15 | 90 ± 30 | ± 0.3 | ± 0.12 | ± 0.04 | Approx. 1 |
| 0 ~ 981 kPa {0 ~ 10 kgf/cm2} | ± 15 | 90 ± 30 | ± 0.3 | ± 0.12 | ± 0.04 | Approx. 1 |
環境特性
| 試験項目 | 試験方法（条件 25 ± 5 °C） | 変動量 |
|---|---|---|
| 振 動 | 10 ~ 500 Hz, 1.5 mm maximum/98.1 m/s2, 3 directions for 2 hours each |
オフセット電圧／スパン電圧, |
| 衝 撃 | 981 m/s2, 3 directions for 3 times each | |
| 圧力サイクル | 0 ～定格圧力, 106 cycles | |
| 耐湿性 | 40 °C, 90 ~ 95 %RH, 240 hrs. |

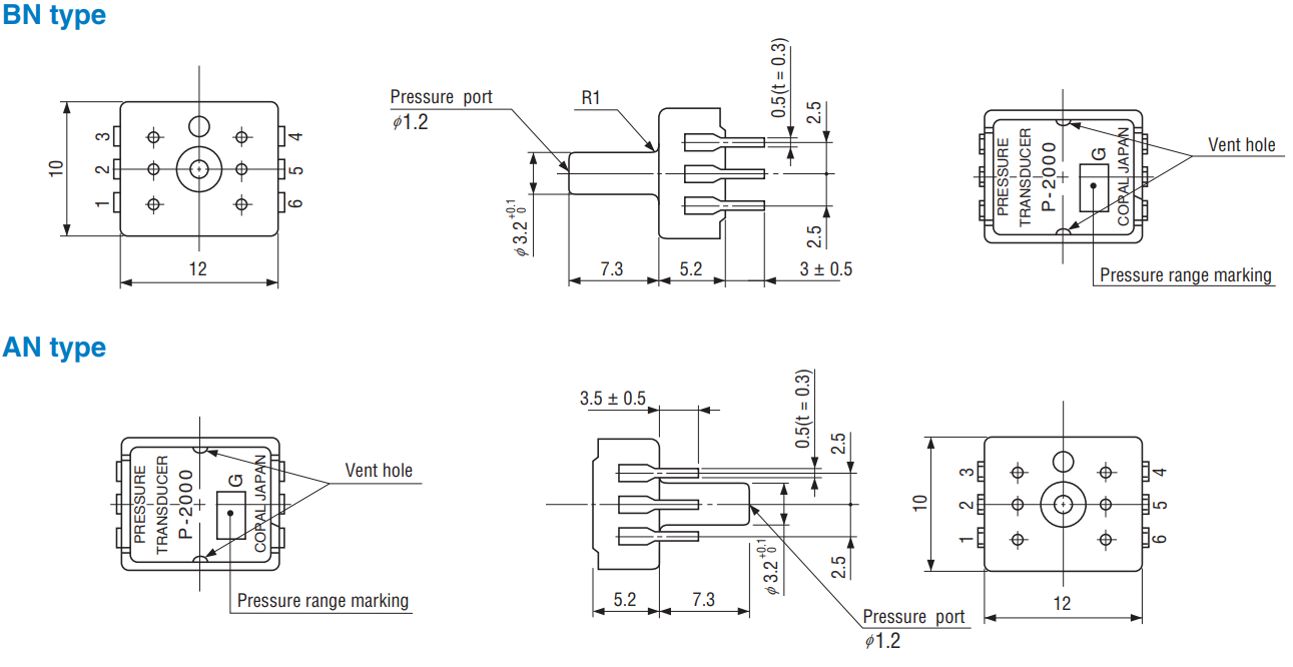

外形寸法図

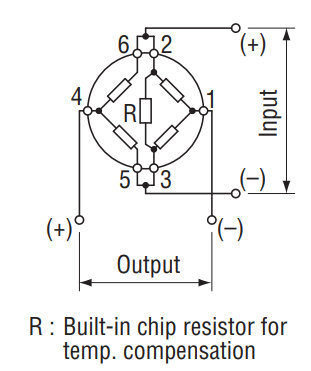

内部電気回路

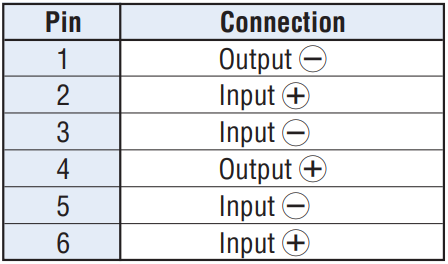

端子番号
