センサ用ポテンショメータ Jシリーズ
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
精密サーボ機構に最適

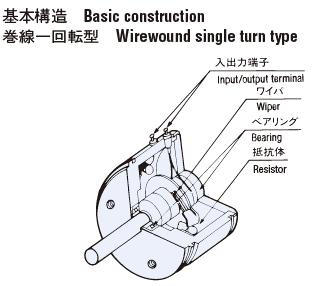

FeaturesFeatures
-
精密巻線技術による高直線性
-
長寿命
-
高追従性
-
低ノイズ
-
RoHS 指令対応
標準仕様
| 項目 | J40S | J45S | J50S |
|---|---|---|---|
| 抵抗値許容 | ± 5% | ||
| 有効電気的回転角度 | 350° ± 1.5° | 353° ± 1.5° | 355° ± 1.5° |
| 機械的回転角度 | 360° 連続 | ||
| 定格電力（40 ℃において） | 1W | 1.3W | 1.5W |
| 絶縁耐圧 | 1000 1 min Vrms | ||
| 絶縁抵抗 | 1000 (at DC500 V) MΩ minimum | ||
| 回転トルク | 0.59 {6}mN·m {gf·cm} maximum | 0.69 {7}mN·m {gf·cm} maximum | |
| 摺動ノイズ | 10 (4 min-1) Ω maximum | ||
| 抵抗温度係数 | ± 50 ppm/°C | ||
| 使用温度範囲 | − 55 ~ 85 °C | ||
| 軸の許容回転数 | 100 min-1 | 200 min-1 | |
| 質 量 | Approx. 58g | Approx. 60g | Approx. 73g |
| 連結精度 | ± 1°（ 1 番端子側基準） | ||
| 保護構造 | IP40 | ||
標準抵抗値・分解度・単独直線度・回転寿命
| 公称抵抗値 (Ω) | 分解度（%） | 単独直線度（%） | 回転寿命 (million cycles) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| J40S | J45S | J50S | J40S | J45S | J50S | J40S | J45S | J50S | |
| 500 | 0.13 | 0.12 | 0.1 | ±0.15 | ±0.1 | ±0.1 | 5 | 10 | 10 |
| 1 k | 0.1 | 0.1 | 0.08 | ||||||
| 2 k | 0.08 | 0.07 | 0.06 | ||||||
| 5 k | 0.07 | 0.08 | 0.07 | ||||||
| 10 k | 0.07 | 0.05 | ±0.15 | ±0.15 | 1 | 1 | |||
| 20 k | — | 0.05 | — | 1 | |||||
| 50 k | 0.04 | 0.03 | |||||||
型式表示
| J 50 S | 500 |
|---|---|
|
シリーズ名 J40S J45S J50S |
公称抵抗値（Ω） 500, 1 k, 2 k, 5 k, 10 k, 20 k, 50 k |
型式一覧表
| 型 式 | サイズ | 公称抵抗値 | CAD |
|---|---|---|---|
| J40S 500 | φ 40 mm | 500 Ω |
|
| J40S 1 k | 1 kΩ | ||
| J40S 2 k | 2 kΩ | ||
| J40S 5 k | 5 kΩ | ||
| J40S 10 k | 10 kΩ | ||
| J45S 500 | φ 44.45 mm | 500 Ω |
|
| J45S 1 k | 1 kΩ | ||
| J45S 2 k | 2 kΩ | ||
| J45S 5 k | 5 kΩ | ||
| J45S 10 k | 10 kΩ | ||
| J45S 20 k | 20 kΩ | ||
| J45S 50 k | 50 kΩ | ||
| J50S 500 | φ 50.8 mm | 500 Ω |
|
| J50S 1 k | 1 kΩ | ||
| J50S 2 k | 2 kΩ | ||
| J50S 5 k | 5 kΩ | ||
| J50S 10 k | 10 kΩ | ||
| J50S 20 k | 20 kΩ | ||
| J50S 50 k | 50 kΩ |
定格電力軽減曲線
|
|
|---|
外形寸法図
● J40S
● J45S
● J50S
● List of outline dimensions
- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
