DCファン F17HA
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
超小型 □17 mm ファンモータ
- 羽根形状とフレーム構造に流体力学的な工夫をこらした 低騒音、7 dB (A) タイプ
- 軽量（約 2.3 g）
型式表示
| F17HA- | 05 | M | C |
|---|---|---|---|
|
シリーズ名 |
電源 05：DC5 V |
風量 M：0.015 m3 /min H：0.018 m3 /min |
軸受け 滑り軸受け 1個 |
型式一覧表
| 電源 | 型式 | CAD |
|---|---|---|
| 5 VDC | F17HA-05MC | |
| F17HA-05HC |
構造 / 主要構成材料
| 部 品 | 材 質 |
|---|---|
| ハウジング | Made of modified (LCP) reinforces |
| カバー | Made of modified (SUS) reinforces |
| インペラ | Made of modified (ABS / PBT ALLOY) reinforces |
| 軸受け | 滑り軸受け |
標準仕様
| 項目 | F17HA-05MC | F17HA-05HC |
|---|---|---|
| 定格電圧 | DC5 V | |
| 使用電圧範囲 | 4.5 ~ 5.5 V | |
| 定格電流 | 0.03 A | 0.06 A |
| 回転数 | 8000 min-1 | 11000 min-1 |
| 風 量 | 0.015 m3 /min | 0.018 m3 /min |
| 静 圧 | 10.0 Pa | 17.0 Pa |
| 騒 音 | 7 dB (A) | 15 dB (A) |
| 使用環境 | –10 ~ +60 °C (35 ~ 85 %RH) | |
| 保存環境 | –20 ~ +70 °C (35 ~ 85 %RH) | |
| 質 量 | Approx. 2.3 g | |
- ※上記の仕様は、25°C ± 2°C 35％〜85％、定格電圧、無負荷条件 にて測定した代表値です。 この温度・湿度条件以外の仕様につきましては、別途お問合せ願 います。

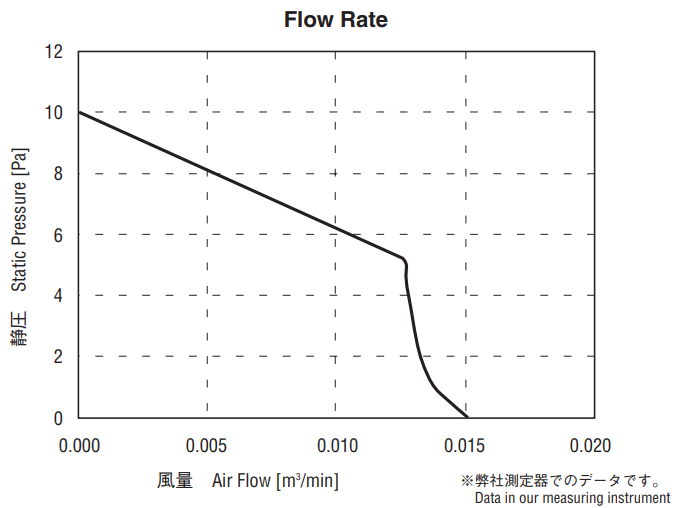

風量静圧特性
|
|
|---|
外形寸法図
- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
