トリマポテンショメータ CT-94
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
18回転型により微細設定可能な薄型タイプ
FeaturesFeatures
- 厚み 4.8 mm の薄型設計
- 18 回転型による微細設定可能
- 含有化学物資調査を chemSHERPA 指定形式で取得できます
- 型式一覧表より chemSHERPA-AI をダウンロード
電気的特性
| 定格電力 | 0.5 W (70 °C) 0 W (125 °C) |
|---|---|
| 公称抵抗値範囲 | 10 Ω ~ 2 MΩ |
| 抵抗値許容差 | ± 10 % |
| 抵抗変化特性 | 直線性（B） |
| 最大入力電圧 | DC 300 V 又は定格電力の何れか小さい方 |
| 最大ワイパ電流 | 100 mA 又は 定格電力の何れか小さい方 |
| 有効電気的回転角度 | 15 turns |
| 残留抵抗値 | 1 % 又は 2 Ω の何れか大きい方以下 |
| 接触抵抗変化 C.R.V. | 1 % 又は 3 Ω の何れか大きい方以下 |
| 使用温度範囲 | -55 ~ 125 °C |
| 抵抗温度係数 | 10 Ω, 20 Ω: ±250 10-6/°C maximum 50 Ω ~ 2 MΩ: ±100 10-6/°C maximum |
| 絶縁抵抗 | 1000 MΩ minimum (DC 500 V) |
| 絶縁耐圧 | AC 900 V, 60 s |
| 質量 | Approx. 0.88 g (CT-94EP) Approx. 0.92 g (CT-94EW, EX, EY, EZ) |
機械的特性
| 調整ネジ回転数 | 18 turns |
|---|---|
| 回転トルク | 35 mN·m {357 gf·cm} maximum |
| 回転寿命 | 200 cycles [ΔR/R ≦ ± (2 Ω +3 %)] |
| 端子強度 | 10 N {1.02 kgf} minimum (引張り強さ) |
| 操作部の押し強さ | 10 N {1.02 kgf} minimum |
| はんだ付け性 | 245 ± 3 °C, 2 ~ 3 s |
{ }: 参考値
環境特性
| 試験項目 | 試験条件 | 仕様 |
|---|---|---|
| 耐衝撃性 | 981 m/s2, 6 ms 6 directions for 3 times each | [ΔR/R ≦ 1 %] [S.S. ≦ 1 %] |
| 熱衝撃 | -65 ~ 125 °C (0.5 h), 5 cycles | [ΔR/R ≦ 1 %] [S.S. ≦ 1 %] |
| 耐湿性 | -10 ~ 65 °C (相対湿度80 ~ 98 %), 10 cycles, 240 h | [ΔR/R ≦ 2 %] |
| 耐振動性 | 振幅 (Amplitude) 1.52 mm or 加速度 (Acceleration) 196 m/s2, 10 ~ 2000 Hz, 3 directions, 12 times each |
[ΔR/R ≦ 1 %] [S.S. ≦ 1 %] |
| 負荷寿命 | 70 °C, 0.5 W, 1000 h | [ΔR/R ≦ 3 %] [S.S. ≦ 1 %] |
| 低温動作 | -55 °C, 2 h | [ΔR/R ≦ 2 %] [S.S. ≦ 2 %] |
| 高温放置 | 120 °C, 250 h | [ΔR/R ≦ 3 %] [S.S. ≦ 2 %] |
| 耐水、密閉性 | 85 °C, 60 s | もれ無し（連続気泡無し） |
| はんだ耐熱性 | Flow soldering :260 ± 3 °C, 5 ~ 6 s, two times maximum Manual soldering : 380 ± 10 °C, 3 ~ 4 s |
[ΔR/R ≦ 1 %] |
ΔR/R: 全抵抗値変化 S.S.: 設定安定度
最大入力定格
| 公称抵抗値(Ω) | 抵抗値記号 | 最大入力電圧(V) | 最大ワイパ電流(mA) |
|---|---|---|---|
| 10※ | 100 | 1.00 | 100 |
| 20※ | 200 | 2.00 | 100 |
| 50 | 500 | 5.00 | 100 |
| 100 | 101 | 7.07 | 70.7 |
| 200 | 201 | 10.0 | 50.0 |
| 500 | 501 | 15.8 | 31.6 |
| 1k | 102 | 22.4 | 22.4 |
| 2k | 202 | 31.6 | 15.8 |
| 5k | 502 | 50.0 | 10.0 |
| 10k | 103 | 70.7 | 7.07 |
| 20k | 203 | 100 | 5.00 |
| 25k※ | 253 | 112 | 4.48 |
| 50k | 503 | 158 | 3.16 |
| 100k | 104 | 224 | 2.24 |
| 200k | 204 | 300 | 1.50 |
| 250k※ | 254 | 300 | 1.20 |
| 500k | 504 | 300 | 0.60 |
| 1M | 105 | 300 | 0.30 |
| 2M | 205 | 300 | 0.15 |
※ 公称抵抗値10 Ω品, 20 Ω品, 25kΩ品, 250kΩ品は、受注生産となります。
型式表示
| CT-94 | E | W | 1 kΩ | (102) |
|---|---|---|---|---|
|
シリーズ名 |
端子 E:
無鉛めっき品
(鉛フリー) |
端子形状※1/ 調整方向 W:
スルーホールピン / 上面調整
Y:
スルーホールピン / 上面調整
X:
スルーホールピン / 側面調整
P:
スルーホールピン / 側面調整
Z:
スルーホールピン / 側面調整
|
抵抗値 |
抵抗値記号 |

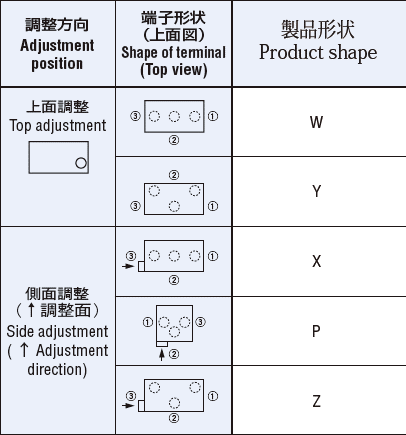

- ※1) 端子配置の別は、下表や後項の外形寸法図をご参照ください。
| 公称抵抗値 | 10 Ω*, 20 Ω*, 50 Ω, 100 Ω, 200 Ω, 500 Ω, 1 kΩ, 2 kΩ, 5 kΩ, 10 kΩ, 20 kΩ, 25 kΩ*, 50 kΩ, 100 kΩ, 200 kΩ, 250 kΩ*, 500 kΩ, 1 MΩ, 2 MΩ |
|---|
次の型式一覧表に示します型式に、上記公称抵抗値すべての組み合せを用意しております。(*を付した抵抗値は受注生産品)
抵抗値記号は、上記にある最大入力定格の表をご参照ください。
型式一覧表
含有化学物資調査用成分表（chemSHERPA-AI）やCADのダウンロードには、ログイン（HP会員登録）が必要です。本シリーズでは、各chemSHERPAボタンクリック後のモーダルウィンドウより、Ver. 2.11.00とVer. 2.10.00の選択が可能です。
| 型式 | 調整方向 | 端子形状 | 包装数量 | 含有化学物資調査 | CAD | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CT-94EW | 上面調整 | スルーホール | 50 pcs./pack |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.11.00 または Ver.2.10.00 をお選びいただけます。[ダウンロードにはログインが必要です]
※
|
||||||||
| CT-94EY | 上面調整 | スルーホール | 50 pcs./pack |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.11.00 または Ver.2.10.00 をお選びいただけます。[ダウンロードにはログインが必要です]
※
|
||||||||
| CT-94EX | 側面調整 | スルーホール | 50 pcs./pack |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.11.00 または Ver.2.10.00 をお選びいただけます。[ダウンロードにはログインが必要です]
※
|
||||||||
| CT-94EP | 側面調整 | スルーホール | 50 pcs./pack |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.11.00 または Ver.2.10.00 をお選びいただけます。[ダウンロードにはログインが必要です]
※
|
||||||||
| CT-94EZ | 側面調整 | スルーホール | 50 pcs./pack |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.11.00 または Ver.2.10.00 をお選びいただけます。[ダウンロードにはログインが必要です]
※
|
外形寸法図
Unless otherwise specified, tolerance: ± 0.3 (Unit: mm)
包装仕様
〈ポリ袋の包装仕様〉
ポリ袋での包装は、50個 / 袋となります。
ポリ袋の箱詰めは、100個を製品箱に包装致します。
環境関連書類
