スライドスイッチ CL-SB

  • CL-SB
    CL-SB
  • CL-SB
    CL-SB

お問い合わせ


●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
DigiKey通販サイトへ
MOUSER通販サイトへ
chip1stop通販サイトへ
RS通販サイトへ
marutsu通販サイトへ

小型で豊富なバリエーション！銀接点に加え金接点も標準化



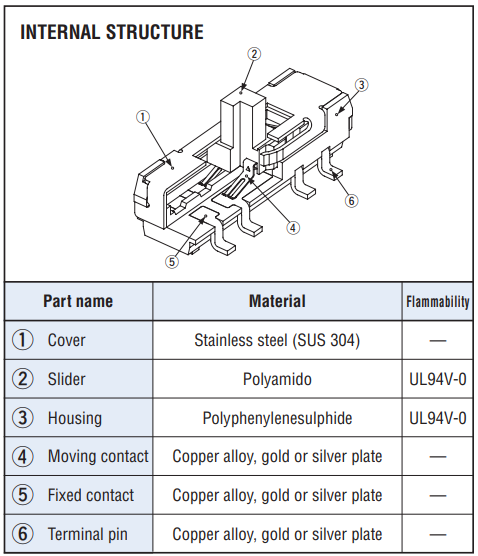

FeaturesFeatures

標準仕様

Operating temperature range - 40 ~ 85 °C
Storage temperature range - 40 ~ 85 °C
Sealing Non- Washable
Net weight 0.21 g (CL-SB-12＊-0＊) 0.22 g (CL-SB-22＊-0＊)
0.26 g (CL-SB-13＊-0＊) 0.28 g (CL-SB-23＊-0＊)
0.21 g (CL-SB-12＊-1＊) 0.23 g (CL-SB-22＊-1＊)
0.27 g (CL-SB-13＊-1＊) 0.29 g (CL-SB-23＊-1＊)
0.21 g (CL-SB-12C1-11) 0.19 g (CL-SB-12C4-11)

電気的特性

Contact rating

 Non-switching: 200 mA 50 VDC
Switching: 200 mA 12 VDC
Minimum: 1 μA 20 mVDC (Gold contacts) / 10 mA 5 VDC (Silver contacts)
Contact timing Non-shorting
Contact resistance Gold contacts: 70 mΩ maximum
Silver contacts: 50 mΩ maximum
1.5 mA 1 kHz 20 mV maximum
Insulation resistance 100 MΩ minimum (500 VDC)
Dielectric strength 500 VAC, 60 s

機械的特性

No. of positions 2, 3
Stroke 2 mm
Operation force

2 Contacts (CL-SB-＊2＊-＊＊)
A ⇔ B ※1
1.5 ±1.0 N {0.153 ±0.102 kgf}
3 Contacts (CL-SB-＊3＊-＊＊)
A → B / C → B ※2
1.5 ±1.0 N {0.153 ±0.102 kgf}
B → A / B → C ※2
2.5 ±1.5 N {0.255 ±0.153 kgf}
Stop strength 20 N {2.04 kgf} 15 s
Solderability  245 ± 3 °C, 2 ~ 3 s
Soldering heat Reflow: 255 °C (Peak temperature) *Please refer to the profile below
Flow: 260 ± 3 °C, 5 ~ 6 s
Manual soldering: 350 ± 10 °C, 3 ~ 4 s
Shear 5 N {0.51 kgf} 10 s
Substrate bending Width 90 mm, bend 3 mm, 5 s, 1 time
Pull-off strength 5 N {0.51 kgf} 10 s

{ }: Reference only

環境特性

Vibration Amplitude) 1.5 mm or Acceleration 98 m/s2,
10-500-10 Hz, 3 directions for 2 h each
Shock 490 m/s2, 11 ms 6 directions for 3 times each
Load life 10,000 cycles, 12 ± 0.5 VDC, 200 ± 10 mA
Humidity 40 °C, Relative humidity 90 ~ 95 %, 240 h, No load
High temperature exposure 85 °C, 96 h, No load
Low temperature exposure - 40 °C, 96 h, No load
Thermal shock - 40 (0.5 h) ~ 85 °C (0.5 h), 5 cycles

型式表示

CL-SB-23B -02T

シリーズ名

回路数

1：1 回路　

2：2 回路　

接点数　

2：2 接点　

3：3 接点　

端子形状

A：Jリード

B：ガル・ウィング

C：スルーホールピン

設定方向

0：上部設定型

1：側部設定型

接点材料　　

1：銀

2：金　

包装形態　

T：テーピング

空欄：バルク

型式一覧表








含有化学物資調査用成分表（chemSHERPA-AI）やCADのダウンロードには、ログイン（HP会員登録）が必要です。
[chemSHERPA.shai2 version: 2.12.00]
型式メッキ設定方向回路数接点数端子形状包装仕様含有化学物資調査CAD
CL-SB-12A-01T Silver Top 1 2 J-hook 500 pcs./reel
CL-SB-12A-01 Silver Top 1 2 J-hook 50 pcs./pack
CL-SB-12B-01T Silver Top 1 2 Gull wing 500 pcs./reel
CL-SB-12B-01 Silver Top 1 2 Gull wing 50 pcs./pack
CL-SB-12C-01 Silver Top 1 2 Through hole 50 pcs./pack
CL-SB-13A-01T Silver Top 1 3 J-hook 500 pcs./reel
CL-SB-13A-01 Silver Top 1 3 J-hook 50 pcs./pack
CL-SB-13B-01T Silver Top 1 3 Gull wing 500 pcs./reel
CL-SB-13B-01 Silver Top 1 3 Gull wing 50 pcs./pack
CL-SB-13C-01 Silver Top 1 3 Through hole 50 pcs./pack
CL-SB-22A-01T Silver Top 2 2 J-hook 500 pcs./reel
CL-SB-22A-01 Silver Top 2 2 J-hook 50 pcs./pack
CL-SB-22B-01T Silver Top 2 2 Gull wing 500 pcs./reel
CL-SB-22B-01 Silver Top 2 2 Gull wing 50 pcs./pack
CL-SB-22C-01 Silver Top 2 2 Through hole 50 pcs./pack
CL-SB-23A-01T Silver Top 2 3 J-hook 500 pcs./reel
CL-SB-23A-01 Silver Top 2 3 J-hook 50 pcs./pack
CL-SB-23B-01T Silver Top 2 3 Gull wing 500 pcs./reel
CL-SB-23B-01 Silver Top 2 3 Gull wing 50 pcs./pack
CL-SB-23C-01 Silver Top 2 3 Through hole 50 pcs./pack
CL-SB-12A-11T Silver Side 1 2 J-hook 500 pcs./reel
CL-SB-12A-11 Silver Side 1 2 J-hook 50 pcs./pack
CL-SB-12B-11T Silver Side 1 2 Gull wing 500 pcs./reel
CL-SB-12B-11 Silver Side 1 2 Gull wing 50 pcs./pack
CL-SB-12C-11 Silver Side 1 2 Through hole 50 pcs./pack
CL-SB-13A-11T Silver Side 1 3 J-hook 500 pcs./reel
CL-SB-13A-11 Silver Side 1 3 J-hook 50 pcs./pack
CL-SB-13B-11T Silver Side 1 3 Gull wing 500 pcs./reel
CL-SB-13B-11 Silver Side 1 3 Gull wing 50 pcs./pack
CL-SB-13C-11 Silver Side 1 3 Through hole 50 pcs./pack
CL-SB-22A-11T Silver Side 2 2 J-hook 500 pcs./reel
CL-SB-22A-11 Silver Side 2 2 J-hook 50 pcs./pack
CL-SB-22B-11T Silver Side 2 2 Gull wing 500 pcs./reel
CL-SB-22B-11 Silver Side 2 2 Gull wing 50 pcs./pack
CL-SB-22C-11 Silver Side 2 2 Through hole 50 pcs./pack
CL-SB-23A-11T Silver Side 2 3 J-hook 500 pcs./reel
CL-SB-23A-11 Silver Side 2 3 J-hook 50 pcs./pack
CL-SB-23B-11T Silver Side 2 3 Gull wing 500 pcs./reel
CL-SB-23B-11 Silver Side 2 3 Gull wing 50 pcs./pack
CL-SB-23C-11 Silver Side 2 3 Through hole 50 pcs./pack
CL-SB-12A-02T Gold Top 1 2 J-hook 500 pcs./reel
CL-SB-12A-02 Gold Top 1 2 J-hook 50 pcs./pack
CL-SB-12B-02T Gold Top 1 2 Gull wing 500 pcs./reel
CL-SB-12B-02 Gold Top 1 2 Gull wing 50 pcs./pack
CL-SB-12C-02 Gold Top 1 2 Through hole 50 pcs./pack
CL-SB-13A-02T Gold Top 1 3 J-hook 500 pcs./reel
CL-SB-13A-02 Gold Top 1 3 J-hook 50 pcs./pack
CL-SB-13B-02T Gold Top 1 3 Gull wing 500 pcs./reel
CL-SB-13B-02 Gold Top 1 3 Gull wing 50 pcs./pack
CL-SB-13C-02 Gold Top 1 3 Through hole 50 pcs./pack
CL-SB-22A-02T Gold Top 2 2 J-hook 500 pcs./reel
CL-SB-22A-02 Gold Top 2 2 J-hook 50 pcs./pack
CL-SB-22B-02T Gold Top 2 2 Gull wing 500 pcs./reel
CL-SB-22B-02 Gold Top 2 2 Gull wing 50 pcs./pack
CL-SB-22C-02 Gold Top 2 2 Through hole 50 pcs./pack
CL-SB-23A-02T Gold Top 2 3 J-hook 500 pcs./reel
CL-SB-23A-02 Gold Top 2 3 J-hook 50 pcs./pack
CL-SB-23B-02T Gold Top 2 3 Gull wing 500 pcs./reel
CL-SB-23B-02 Gold Top 2 3 Gull wing 50 pcs./pack
CL-SB-23C-02 Gold Top 2 3 Through hole 50 pcs./pack
CL-SB-12A-12T Gold Side 1 2 J-hook 500 pcs./reel
CL-SB-12A-12 Gold Side 1 2 J-hook 50 pcs./pack
CL-SB-12B-12T Gold Side 1 2 Gull wing 500 pcs./reel
CL-SB-12B-12 Gold Side 1 2 Gull wing 50 pcs./pack
CL-SB-12C-12 Gold Side 1 2 Through hole 50 pcs./pack
CL-SB-13A-12T Gold Side 1 3 J-hook 500 pcs./reel
CL-SB-13A-12 Gold Side 1 3 J-hook 50 pcs./pack
CL-SB-13B-12T Gold Side 1 3 Gull wing 500 pcs./reel
CL-SB-13B-12 Gold Side 1 3 Gull wing 50 pcs./pack
CL-SB-13C-12 Gold Side 1 3 Through hole 50 pcs./pack
CL-SB-22A-12T Gold Side 2 2 J-hook 500 pcs./reel
CL-SB-22A-12 Gold Side 2 2 Gull wing 50 pcs./pack
CL-SB-22B-12T Gold Side 2 2 Gull wing 500 pcs./reel
CL-SB-22B-12 Gold Side 2 2 Gull wing 50 pcs./pack
CL-SB-22C-12 Gold Side 2 2 Through hole 50 pcs./pack
CL-SB-23A-12T Gold Side 2 3 J-hook 500 pcs./reel
CL-SB-23A-12 Gold Side 2 3 J-hook 50 pcs./pack
CL-SB-23B-12T Gold Side 2 3 Gull wing 500 pcs./reel
CL-SB-23B-12 Gold Side 2 3 Gull wing 50 pcs./pack
CL-SB-23C-12 Gold Side 2 3 Through hole 50 pcs./pack
CL-SB-12C1-11 Silver Side 1 2 Through hole 50 pcs./pack
CL-SB-12C4-11 Silver Side 1 2 Through hole 50 pcs./pack
chemSHERPA-AI 成形品データ作成支援ツール V2R1.02.0（～Ver. 2.12.00 対応）は、こちらの chemSHERPA 公式サイトからダウンロードできます。別タブリンクアイコン

外形寸法図

(Unit:mm)

推奨ランドパターン

(Unit:mm)

プリント基板加工寸法

(Unit:mm)

包装仕様

〈ポリ袋の包装仕様〉

ポリ袋の箱詰めは、50 個単位（標準は 100 個）を製 品箱に包装致します。

〈テーピングの包装仕様〉

テーピングは500 個 /リール単位の包装になりますので、 500 個単位（500 個、1000 個、1500 個…）でのご 注文をお願い致します。
テーピングリールの箱詰めは、1リール（500 個）ごと に製品箱に包装致します。
製品の脱落は、連続 2 個以内と致します。
テープのリーダ部、空部およびリール寸法は図に示します。

(Unit:mm)

● テープのリーダ部および空部

● リールの寸法図
  (JIS C 0806-3 に一致, EIAJ ET-7200A に準拠)

〈テープ寸法図〉
● CL-SB-13A / 13B-0□T
   (JIS C 0806 に一致)

● CL-SB-23A / 23B-0□T
   (JIS C 0806 に一致)

● CL-SB-12A / 12B-0□T
   (JIS C 0806 に一致)

● CL-SB-22A / 22B-0□T
   (JIS C 0806 に一致)
● CL-SB-12A / 12B-1□T
   (JIS C 0806 に一致)

● CL-SB-22A / 22B-0□T
   (JIS C 0806 に一致)

● CL-SB-13A / 13B-1□T
   (JIS C 0806 に一致)

● CL-SB-23A / 23B-0□T
   (JIS C 0806 に一致)

資料集

環境関連書類
