ロッカー スイッチ SL10K
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
小形ロッカースイッチ
1. UL、CSA、VDE規格認定品
2. パネルへの取付けは、スナップイン方式です。
3. コンパクトタイプのため、省スペース設計に適しています。
4. 機器の電源用として最適です。
5. 突入電流100Aタイプです。
6. 遮断距離3mm以上
登録規格
●UL File No.E43275
●CSA File No.LR38341
●VDE License No.40024519
2. パネルへの取付けは、スナップイン方式です。
3. コンパクトタイプのため、省スペース設計に適しています。
4. 機器の電源用として最適です。
5. 突入電流100Aタイプです。
6. 遮断距離3mm以上
登録規格
●UL File No.E43275
●CSA File No.LR38341
●VDE License No.40024519
型式表示
| SL | 10 | K | 2- | 5- | Z |
|---|---|---|---|---|---|
|
シリーズ名 |
電流容量 10：10A |
スイッチ特性 K:ON－OFF |
端子形状 2:タブ端子 #187 |
ロッカ表示 無:表示なし 5:● |
型式一覧表
| 型式 | 端子形状 | スイッチ特性 | フレーム&ロッカ色 | CAD |
|---|---|---|---|---|
| ☆SL10K2－Z | タブ端子 | ON－OFF | 黒 | |
| SL10K2－5－Z | タブ端子 | ON－OFF | 黒 | |
| SL10K2－6－Z | タブ端子 | ON－OFF | 黒 | |
| SL10K2－7－Z | タブ端子 | ON－OFF | 黒 | |
| ★SL10K2－9－Z | タブ端子 | ON－OFF | 黒 |
■ ロッカーの上面には、受注生産品として文字・記号等の表示を、お受け致しますのでご相談ください。
★（黒星）は、受注生産品です。
☆（白星）は、準標準品です。
☆（白星）は、準標準品です。
標準仕様
| 項目 | 負荷の種類 | 誘導負荷 | 抵抗負荷 | |||
|---|---|---|---|---|---|---|
| 定 格 | 突入電流 (力率＝0.6) |
AC125V | AC250V | AC125V 10A AC250V 10A (力率＝1.0） |
||
| 100A | 60A | 60A | 36A | |||
| 遮断電流 (力率＝0.9) |
10A | 10A | 6A | 6A | ||
| 最小定格 | AC/DC5V 10mA | |||||
| 初期接触抵抗 | 20mΩ 以下 （DC2～4V 1A） | |||||
| 耐電圧 | AC1500V 1分間 （端子－端子間） | |||||
| 絶縁抵抗 | 100MΩ 以上（DC500V） （端子－端子間） | |||||
| 電気的寿命 | 1万回 | 2万回 | 1万回 | 2万回 | 2万回 | |
| 作動力 | 3.92～12.7N | |||||
| 使用温度範囲 | －25～＋85℃ | |||||
| 保存温度範囲 | －40～＋85℃ | |||||
外形寸法図
(Unit:mm)

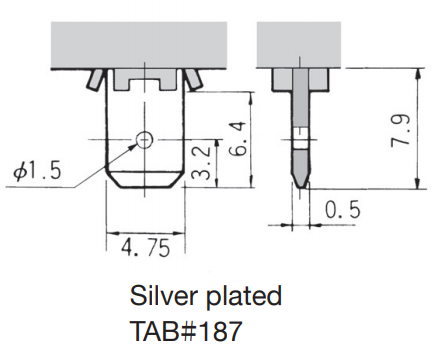

端子形状

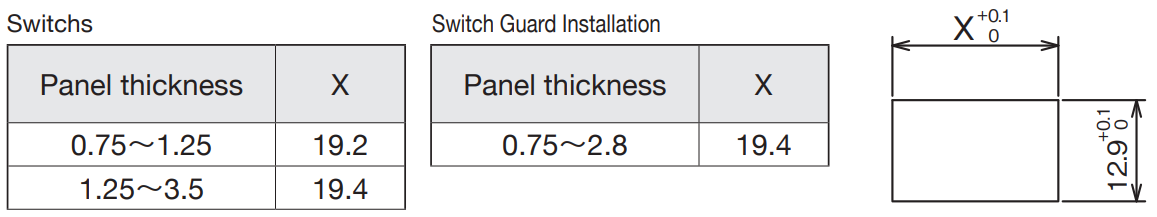

パネル抜孔図
取扱注意事項
1. はんだ付け仕様
⑴手付け
装 置：はんだゴテ
350℃, Max.; 5 seconds, Max.
2. パネル取付時の取扱事項
パネル抜孔部裏面角部はエッジとなるよう加工して下さい。 また、パネルを塗装する場合はエッジ部に塗料が溜まらない様注意 して下さい。 一度パネルへ取付けたスイッチを取り外し再度パネルへ取付けて使 用することは避けて下さい。
スイッチガード
■特長
クリアーな視認性とワンタッチ取り付けによる作業の省力化
■用途
小形口ッカースイッチ
（取り付け孔寸法19.2X12.9） の誤動作防止用に最適
■仕様
部品名：スイッチガード
品 番：140007250027
色 調：黒（カバー部透明）
■適用スイッチ
●SLE6シリーズ
●SL10Kシリーズ
●SLE10シリーズ
●SLE210Kシリーズ
※SLE10Kタイプには使用できません。

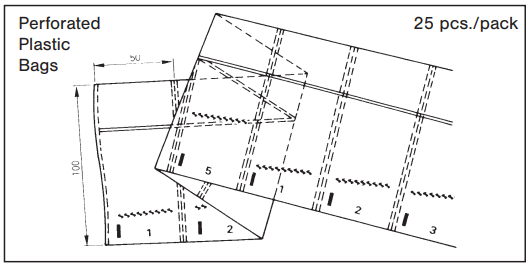

包装仕様
(Unit:mm)
環境関連書類
- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
