スライドスイッチ AS
超小型スライドスイッチ
FeaturesFeatures
- 高接触信頼性
接触部にツインコンタクトのクリップ機構を採用 - 操作性向上
独立した節度機構により、軽快な操作フィーリング - プリント基板専用
端子ピッチは全てインチサイズ (2.54 mm) - 金メッキ接点により、微小電流領域での使用に最適
標準仕様
| Rating 0.4VA AC/DC | Voltage range: 20 mV ~ 60 V Current range: 1 μA ~ 50 mA |
|---|---|
| Rating Max. | 60 VAC / DC 50 mA |
| Rating Min. | 20 mVAC / DC 1 μA |
| Initial contact resistance | 50 mΩ max. (1.5 mA 200 μVAC） |
| Dielectric strength | 250 VAC 1 minute |
| Initial insulation resistance | 500 MΩ min. (500 VDC） |
| Electrical life | 10,000 cycles at max. rating. 50,000 cycles at min. rating or 0.4VA |
| Operating force | 0.69 ~ 4.9 N |
| Operating temperature range | - 20 ℃ ~ ＋ 85 ℃ |
| Storage temperature range | - 40 ℃ ~ ＋ 85 ℃ |
型式表示
| A | S | ２ | D- | ２ | M- | 10－ | Z |
|---|---|---|---|---|---|---|---|
|
シリーズ名 |
種類 S:スライドタイプ |
極数 1:単極 |
スイッチ特性 D:ON-ON/2極の端子列/ 2.54ミリ(コンパクトタイプ) 2 極の端子列5.08ミリ E:ON-OFF-ON/ 2極の端子列/2.54ミリ(コンパクトタイプ) |
端子形状 1: PC端子 6:R/A 端子（0.3インチピッチ） |
操作部形状 Ⅿ:スタンダード |
クリップ機構 |
|
■操作部形状
型式一覧表
| 型式 | 回路構成 | 端子形状 | スイッチ特性 | CAD |
|---|---|---|---|---|
| 型式：AS1D-2M-10-Z | SPDT | PC端子 | ON-ON | |
| 型式：AS1E-2M-10-Z☆ | SPDT | PC端子 | ON-OFF-ON | |
| 型式：AS2D-2M-10-Z | DPDT | PC端子 | ON-ON | |
| 型式：AS2N-2M-10-Z★ | DPDT | PC端子 | ON-ON | |
| 型式：AS1D-5M-10-Z | SPDT | R/A端子 0.2インチピッチ | ON-ON | |
| 型式：AS1E-5M-10-Z | SPDT | R/A端子 0.2インチピッチ | ON-OFF-ON | |
| 型式：AS2D-5M-10-Z | DPDT | R/A端子 0.2インチピッチ | ON-ON | |
| 型式：AS2N-5M-10-Z★ | DPDT | R/A端子 0.2インチピッチ | ON-ON | |
| 型式：AS1D-6M-10-Z | SPDT | R/A端子 0.3インチピッチ | ON-ON | |
| 型式：AS2D-6M-10-Z☆ | DPDT | R/A端子 0.3インチピッチ | ON-ON | |
| 型式：AS2N-6M-10-Z☆ | DPDT | R/A端子 0.3インチピッチ | ON-ON |
☆が付されている型式は準標準品 / です。
★が付されている型式は受注生産品です。
★が付されている型式は受注生産品です。

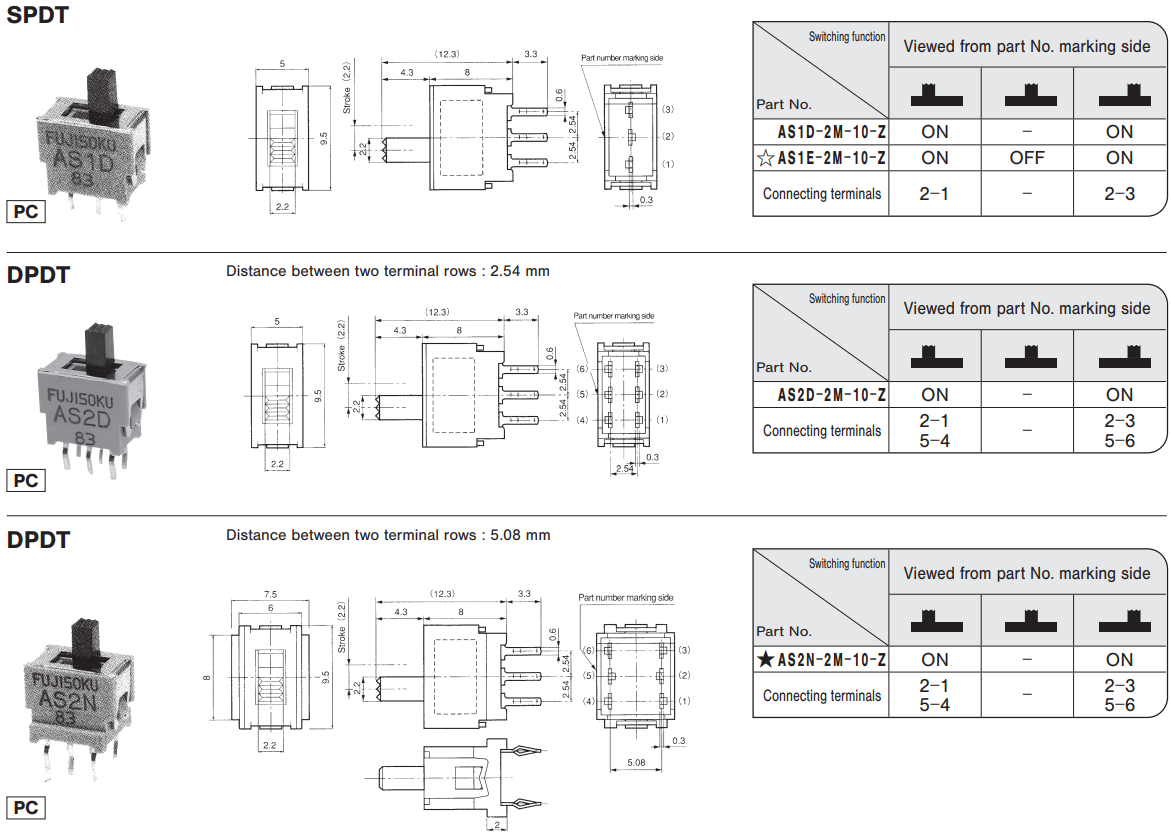

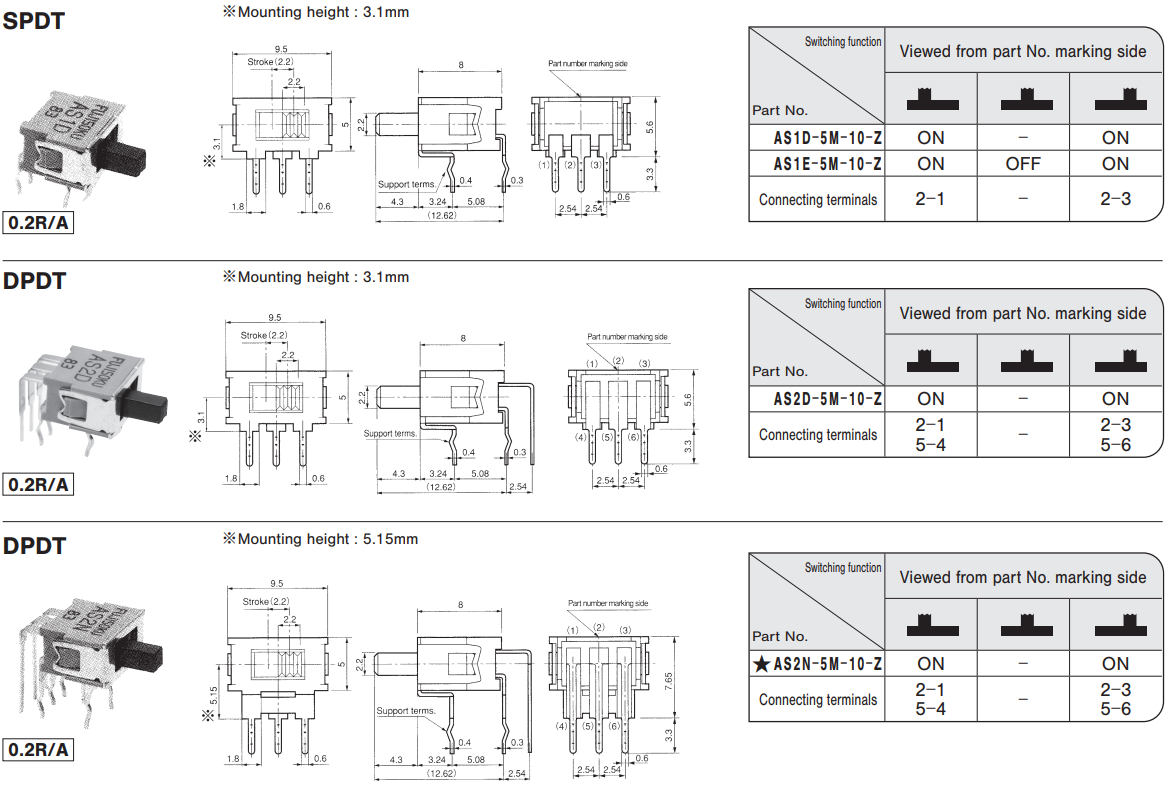

外形寸法図
(Unit:mm)
取扱注意事項

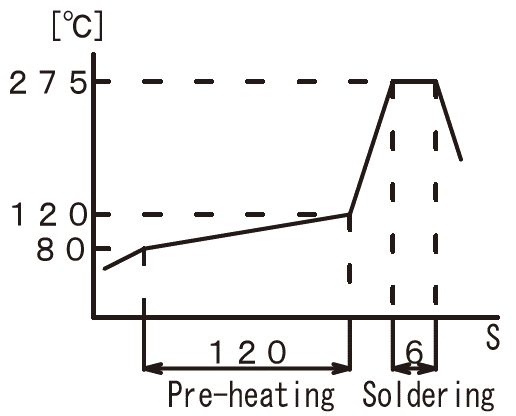

⓵はんだ付け仕様
- 手付け/Manual Soldering 装 置： はんだゴテ 380℃, Max.; 3 seconds, Max.
- フローライン 装置： 噴流式または浸漬式 275℃, Max.; 6 seconds, Max.
- プリヒートは80℃～120℃以下、120秒以内での作業をお願いします。
②洗浄仕様
- 溶剤は、フッソ系またはアルコール系のものをご使用ください。
- 開放形構造のため丸洗い洗浄はできません。プリント板洗浄を要する場合は、スイッチ本体に洗浄液がかからないよう半田面をブラシ洗浄してください。
- 超音波洗浄はできません。
③取り付けについて
- プリント基板はφ1孔のものを使用してください。
- プリント基板取り付け前に端子は曲げないでください。
- スイッチを取り付けた後、スイッチのツマミなどに装置の重力がかかるような置き方は避けてください。
- ツマミには、12.7N｛1.3kgf｝を越える荷重を加えないでください。
- もしもツマミに12.7N｛1.3kgf｝以上の力が加わる場合はブラケット（別売付属部品）をご使用ください。
- ブラケット付きのツマミ強度は、29.4N｛3kgf｝以下となります。
PC Hole Layouts
ショーティングについて
ツマミが静止位置「A」から「B」ヘ移動するとき「A」「B」の中間で、端子⑴と⑶が回路的にオーバーラップする範囲のあるスイッチを、ショーティング回路（略してショーティング）と云います。 （Fig・1.参照）尚、「ショーティング」と表示のない場合は、すべて「ノンショーティング」となります。

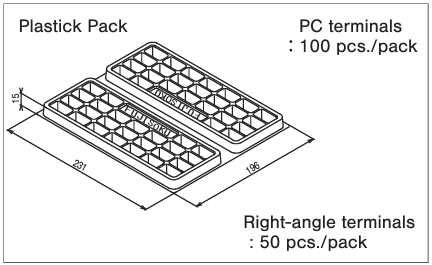

包装仕様
(Unit:mm)
環境関連書類
