ロータリコードスイッチ S-7000

  • S-7000
    S-7000
  • S-7000
    S-7000

お問い合わせ

●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
DigiKey通販サイトへ
MOUSER通販サイトへ
chip1stop通販サイトへ
marutsu通販サイトへ

SMDへ進化したロータリコードスイッチ



FeaturesFeatures

  • 薄型 2.9 mm 厚

  • 豊富なバリエーション (設定方向, 6/10/16ポジション, 端子形状種類）

  • フローはんだ付け (上部設定のみ可) / リフローはんだ付けによる実装可

  • 基板実装後の洗浄可能

  • 含有化学物資調査を chemSHERPA 指定形式で取得できます

  • 型式一覧表より chemSHERPA-AI をダウンロード

標準仕様

回路構成 BCD (Real code, complementary code) BCH (Real code, complementary code)
使用温度範囲 -40 ~ 85 °C
保存温度範囲 -40 ~ 85 °C
シール性 可水洗
質量 Approx. 0.26 g (A or B type in top setting)

Approx. 0.28 g (C type in top setting)

Approx. 0.62 g (Side setting type)

電気的特性

接点定格  Non-switching: DC 50 V 100 mA
Switching: DC 5 V 100 mA
Minimum: DC 20 mV 1 μA
接触抵抗 100 mΩ maximum
絶縁抵抗 100 MΩ (DC 100 V) minimum
耐電圧 AC250 V, 60 s

機械的特性

ポジション数 6, 10, 16
回転トルク 20 mN·m {204 gf·cm} maximum
ステップ角度 60° (6 positions)
36° (10 positions)
22.5° (16 positions)
はんだ付け性 245 ± 3 °C, 2 ~ 3 s
はんだ耐熱性 リフロー：255 °C (Peak temperature)
フロー: 260 ± 3 °C, 5 ~ 6 s, two times maximum
手はんだ: 350 ± 10 °C, 3 ~ 4 s
耐基板曲げ性 Width 90 mm, bend 3 mm, 5 s, 1 time
引きはがし強さ 5 N {0.51 kgf}, 10 s
固着性 5 N {0.51 kgf}, 10 s

{ }: 参考値

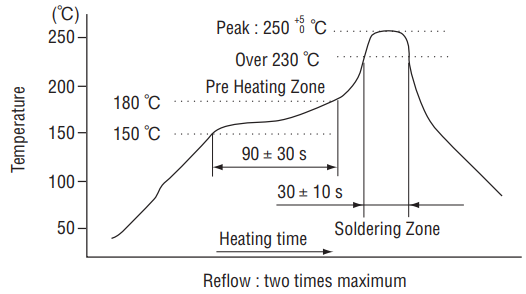

〈Reflow profile for soldering heat evaluation〉

環境特性

耐振性 振幅 1.5 mm (全振幅) or 加速度 98 m/s2,
10-500-10 Hz, 3 directions for 2 h each
耐衝撃性 490 m/s, 11 ms, 6 directions for 3 times each
耐久性 10000 steps minimum, DC 5 V, 100 mA
耐湿性 (定常状態) 40 °C, 相対湿度  90 ~ 95 %, 240 h
耐熱性 85 °C, 96 h
耐寒性 -40 °C, 96 h
温度サイクル -40 (0.5 h) ~ 85 °C (0.5 h ), 5 cycles

型式表示

S-7010ETA

シリーズ名

ロータ形状

0: つまみ無し

回路, コード

1: 10 ポジション リアルコード

3: 10 ポジション コンプリメンタリコード

6: 6 ポジション リアルコード

5: 16 ポジション リアルコード

7: 16 ポジション コンプリメンタリコード

設定方向

0: 上部設定型
1: 側部設定型

(6 ポジションは除く)

端子

E: 無鉛めっき品

(鉛フリー対応)

包装形態

T: テーピング (リール)

W: トレイ

(スルーホールピンのみ)

空欄: ポリ袋

端子形状

A: Jリード
B: ガル・ウィング
C: スルーホールピン
(6 ポジションは除く)

型式一覧表








含有化学物資調査用成分表（chemSHERPA-AI）やCADのダウンロードには、ログイン（HP会員登録）が必要です。本シリーズでは、各chemSHERPAボタンクリック後のモーダルウィンドウより、最新Ver. 2.10.00と従前Ver. 2.09.00の選択が可能です。
型式設定方向端子形状回路, コード包装仕様含有化学物資調査CAD
S-7060ETA 上部 Jリード 6 positions,
 Real		 テーピング,
 500 pcs./reel
S-7060EA 上部 Jリード 6 positions,
 Real		 ポリ袋,
 50 pcs./pack
S-7060ETB 上部 ガル·ウィング 6 positions,
 Real		 テーピング,
 500 pcs./reel
S-7060EB 上部 ガル·ウィング 6 positions,
 Real		 ポリ袋,
 50 pcs./pack
S-7010ETA 上部 Jリード 10 positions,
 Real		 テーピング,
 500 pcs./reel
S-7010EA 上部 Jリード 10 positions,
 Real		 ポリ袋,
 50 pcs./pack
S-7010ETB 上部 ガル·ウィング 10 positions,
 Real		 テーピング,
 500 pcs./reel
S-7010EB 上部 ガル·ウィング 10 positions,
 Real		 ポリ袋,
 50 pcs./pack
S-7010EWC 上部 スルーホール 10 positions,
 Real		 トレイ,
 50 pcs./tray
S-7010EC 上部 スルーホール 10 positions,
 Real		 ポリ袋,
 50 pcs./pack
S-7011ETA★ 側部 Jリード 10 positions,
 Real		 テーピング,
 500 pcs./reel
S-7011EA★ 側部 Jリード 10 positions,
 Real		 ポリ袋,
 50 pcs./pack
S-7011ETB★ 側部 ガル·ウィング 10 positions,
 Real		 テーピング,
 500 pcs./reel
S-7011EB★ 側部 ガル·ウィング 10 positions,
 Real		 ポリ袋,
 50 pcs./pack
S-7011EWC★ 側部 スルーホール 10 positions,
 Real		 トレイ,
 50 pcs./tray
S-7011EC 側部 スルーホール 10 positions,
 Real		 ポリ袋,
 50 pcs./pack
S-7030ETA 上部 Jリード 10 positions,
 Complementary		 テーピング,
 500 pcs./reel
S-7030EA 上部 Jリード 10 positions,
 Complementary		 ポリ袋,
 50 pcs./pack
S-7030ETB 上部 ガル·ウィング 10 positions,
 Complementary		 テーピング,
 500 pcs./reel
S-7030EB 上部 ガル·ウィング 10 positions,
 Complementary		 ポリ袋,
 50 pcs./pack
S-7030EWC 上部 スルーホール 10 positions,
 Complementary		 トレイ,
 50 pcs./tray
S-7030EC 上部 スルーホール 10 positions,
 Complementary		 ポリ袋,
 50 pcs./pack
S-7031ETA★ 側部 Jリード 10 positions,
 Complementary		 テーピング,
 500 pcs./reel
S-7031EA★ 側部 Jリード 10 positions,
 Complementary		 ポリ袋,
 50 pcs./pack
S-7031ETB★ 側部 ガル·ウィング 10 positions,
 Complementary		 テーピング,
 500 pcs./reel
S-7031EB★ 側部 ガル·ウィング 10 positions,
 Complementary		 ポリ袋,
 50 pcs./pack
S-7031EWC★ 側部 スルーホール 10 positions,
 Complementary		 トレイ,
 50 pcs./tray
S-7031EC 側部 スルーホール 10 positions,
 Complementary		 ポリ袋,
 50 pcs./pack
S-7050ETA 上部 Jリード 16 positions,
 Real		 テーピング,
 500 pcs./reel
S-7050EA 上部 Jリード 16 positions,
 Real		 ポリ袋,
 50 pcs./pack
S-7050ETB 上部 ガル·ウィング 16 positions,
 Real		 テーピング,
 500 pcs./reel
S-7050EB 上部 ガル·ウィング 16 positions,
 Real		 ポリ袋,
 50 pcs./pack
S-7050EWC 上部 スルーホール 16 positions,
 Real		 トレイ,
 50 pcs./tray
S-7050EC 上部 スルーホール 16 positions,
 Real		 ポリ袋,
 50 pcs./pack
S-7051ETA★ 側部 Jリード 16 positions,
 Real		 テーピング,
 500 pcs./reel
S-7051EA★ 側部 Jリード 16 positions,
 Real		 ポリ袋,
 50 pcs./pack
S-7051ETB★ 側部 ガル·ウィング 16 positions,
 Real		 テーピング,
 500 pcs./reel
S-7051EB★ 側部 ガル·ウィング 16 positions,
 Real		 ポリ袋,
 50 pcs./pack
S-7051EWC★ 側部 スルーホール 16 positions,
 Real		 トレイ,
 50 pcs./tray
S-7051EC★ 側部 スルーホール 16 positions,
 Real		 ポリ袋,
 50 pcs./pack
S-7070ETA 上部 Jリード 16 positions,
 Complementary		 テーピング,
 500 pcs./reel
S-7070EA 上部 Jリード 16 positions,
 Complementary		 ポリ袋,
 50 pcs./pack
S-7070ETB 上部 ガル·ウィング 16 positions,
 Complementary		 テーピング,
 500 pcs./reel
S-7070EB 上部 ガル·ウィング 16 positions,
 Complementary		 ポリ袋,
 50 pcs./pack
S-7070EWC 上部 スルーホール 16 positions,
 Complementary		 トレイ,
 50 pcs./tray
S-7070EC 上部 スルーホール 16 positions,
 Complementary		 ポリ袋,
 50 pcs./pack
S-7071ETA★ 側部 Jリード 16 positions,
 Complementary		 テーピング,
 500 pcs./reel
S-7071EA★ 側部 Jリード 16 positions,
 Complementary		 ポリ袋,
 50 pcs./pack
S-7071ETB★ 側部 ガル·ウィング 16 positions,
 Complementary		 テーピング,
 500 pcs./reel
S-7071EB★ 側部 ガル·ウィング 16 positions,
 Complementary		 ポリ袋,
 50 pcs./pack
S-7071EWC★ 側部 スルーホール 16 positions,
 Complementary		 トレイ,
 50 pcs./tray
S-7071EC★ 側部 スルーホール 16 positions,
 Complementary		 ポリ袋,
 50 pcs./pack
1)
★印の型式は受注生産品です。
2)
テーピング及びトレイ仕様は、切り売りしませんので、リール及びトレイ単位でご注文をお願い致します。

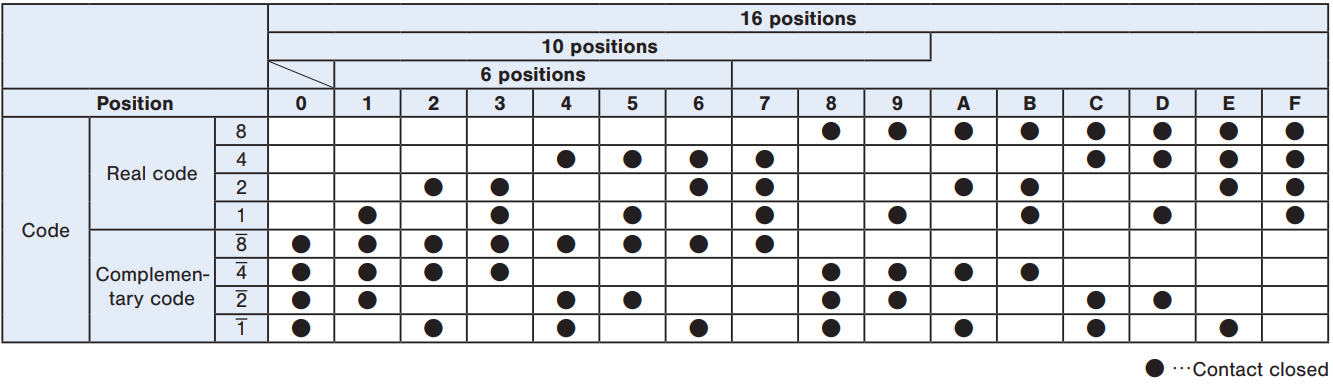

コードフォーマット

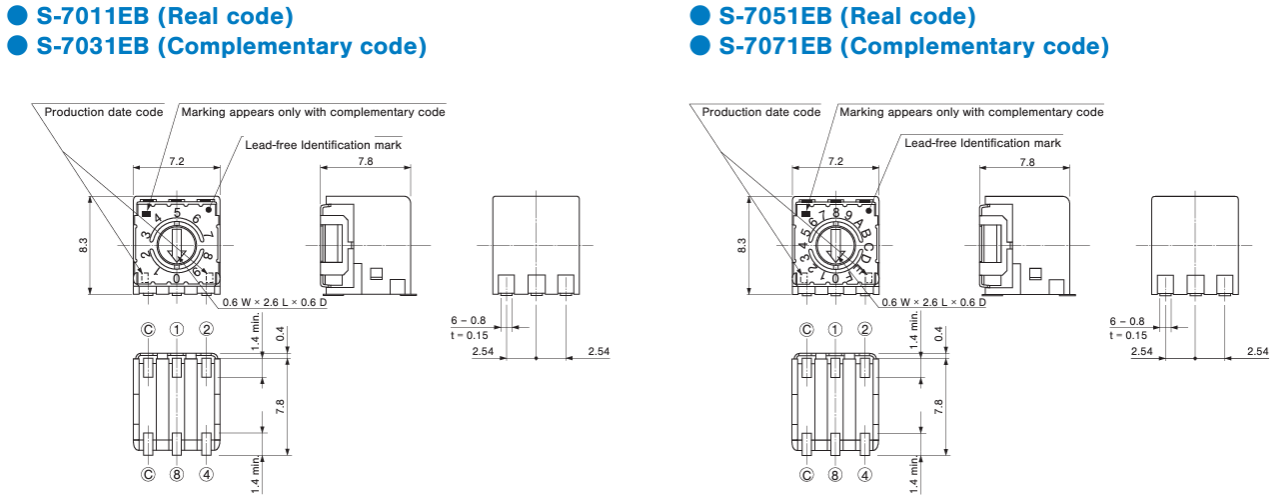

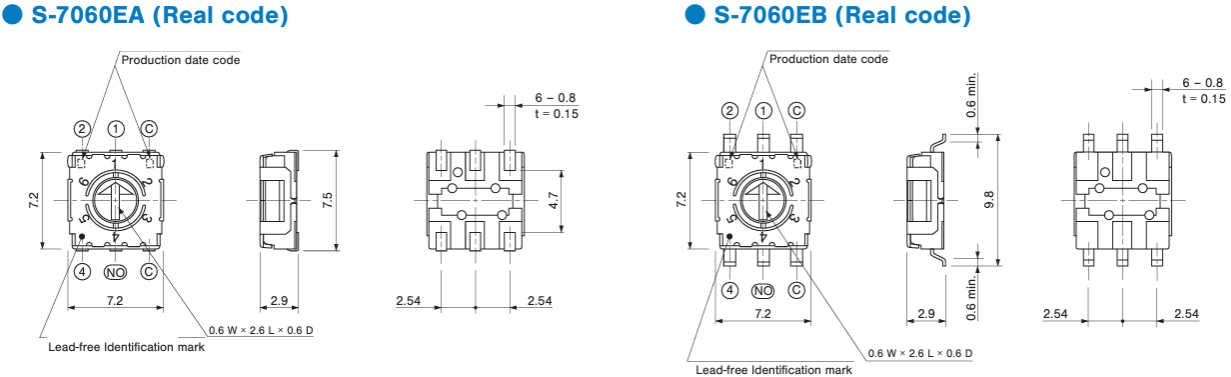

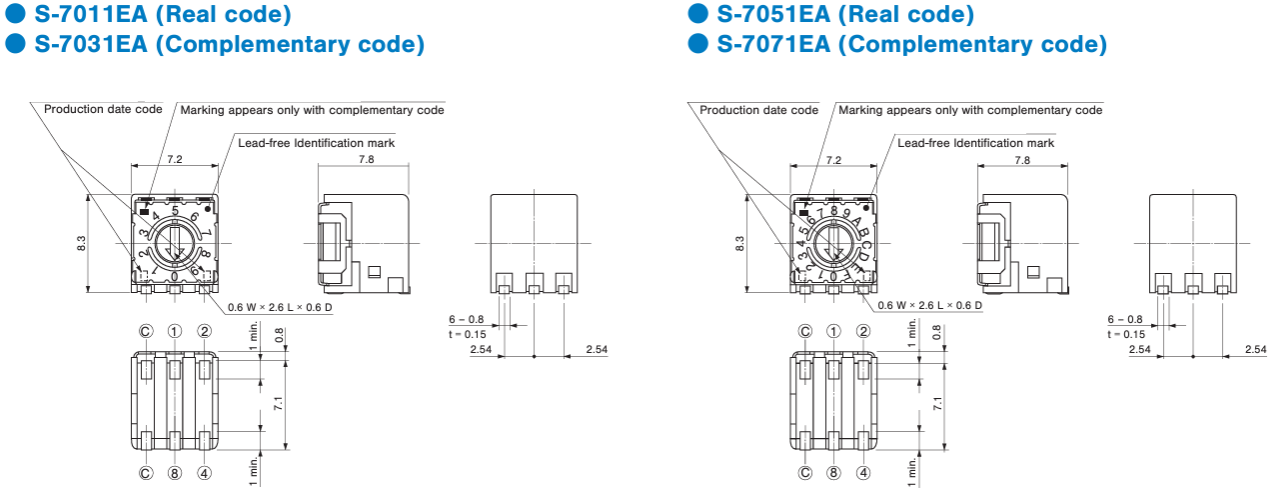

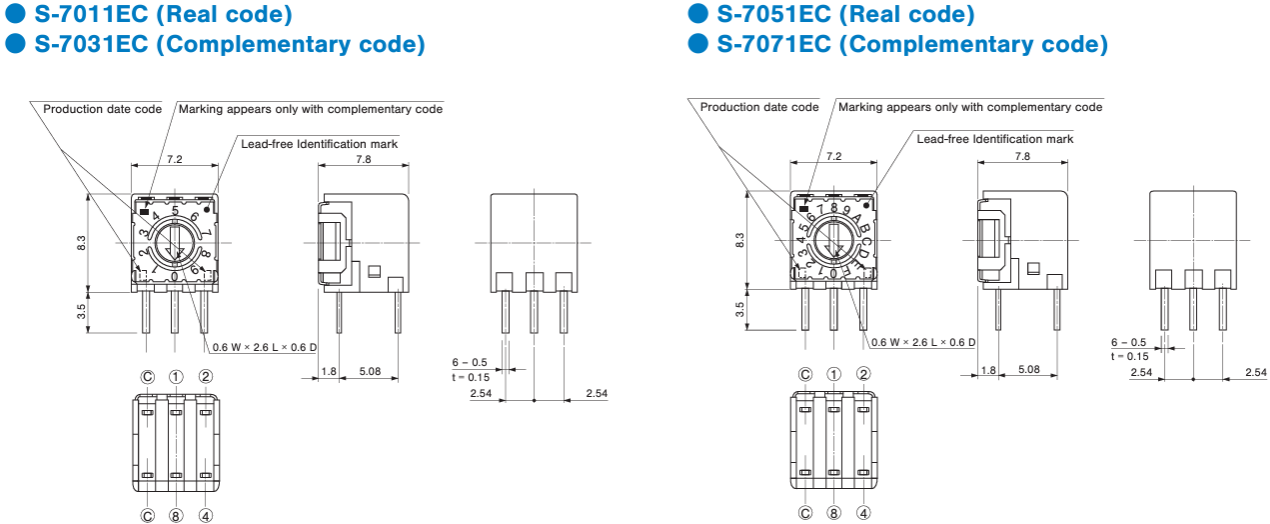

外形寸法図

Unless otherwise specified, tolerance: ± 0.3 (Unit: mm)

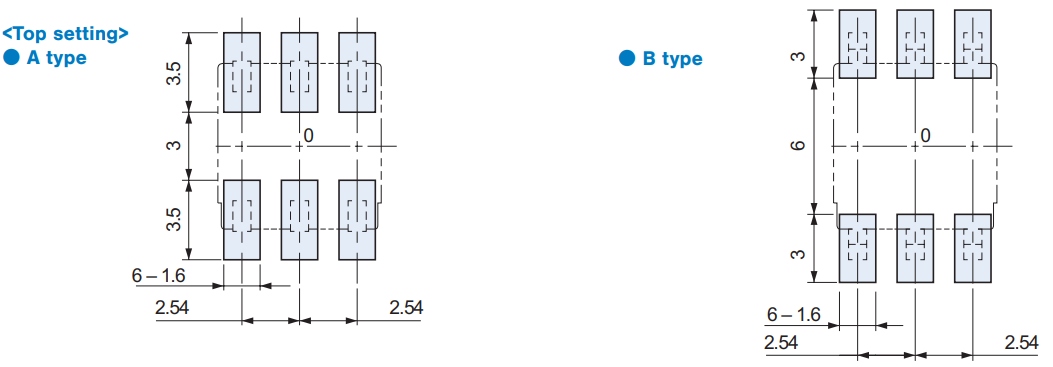

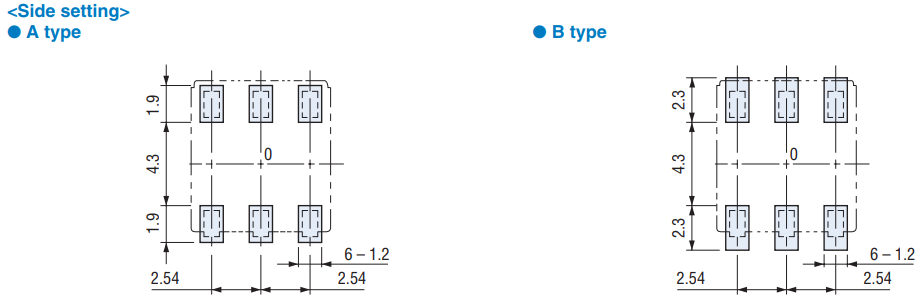

推奨ランドパターン

(Unit:mm)

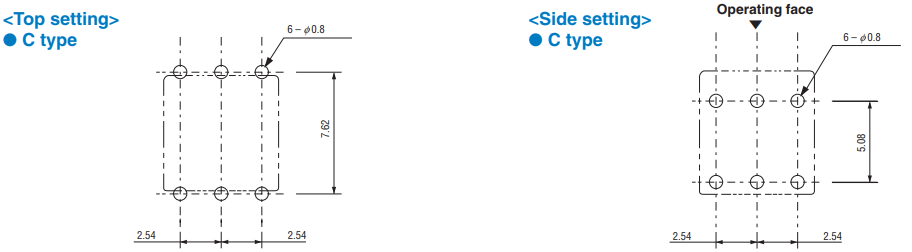

プリント基板加工寸法

(Unit:mm)



包装仕様

〈テーピングの包装仕様〉

テーピングは 500 個 /リール単位の包装になりますので、1000 個単位（500個、1000 個、1500 個…）でのご注文をお願い致します。
テーピングリールの箱詰めは、1 リール（500個）ごとに製品箱に包装致します。

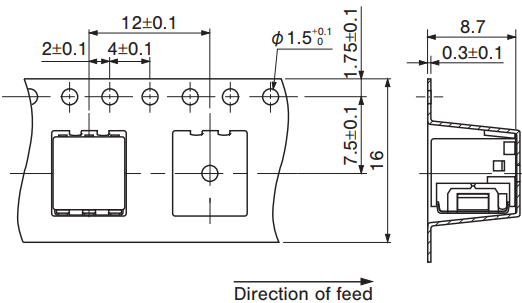

製品の脱落は、連続 2 個以内と致します。テープのリーダ部、空部およびリール寸法は図に示します。

(Unit:mm)

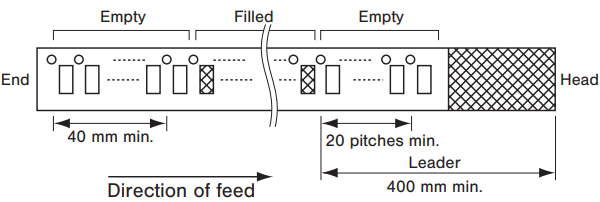

  • ●テープのリーダ部および空部

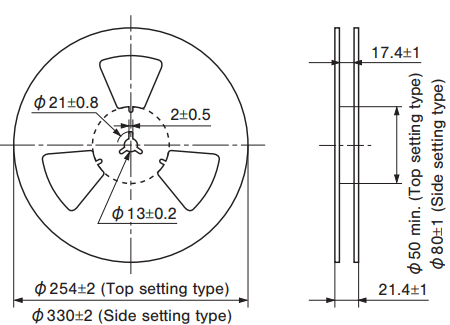

  • ●リール寸法図
    (JIS C 0806-3 に一致,EIAJ ET-7200A に準拠)
  • ●S-70□□ETA

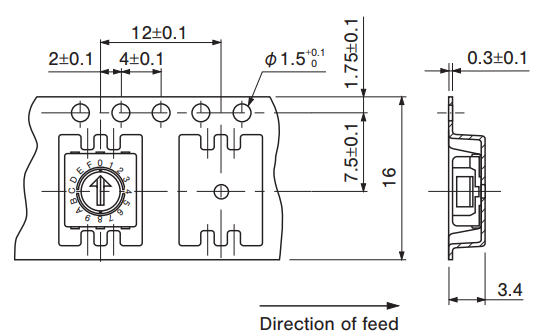

    < Top setting >

  • < Side setting >
  • ●S-70□□ETB

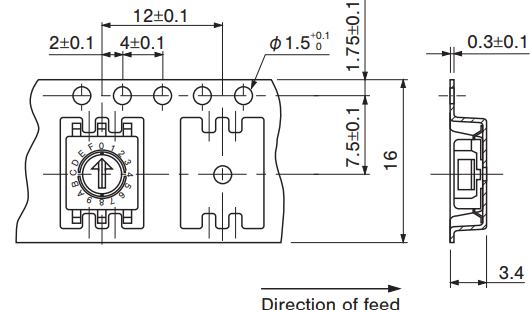

    <Top setting >

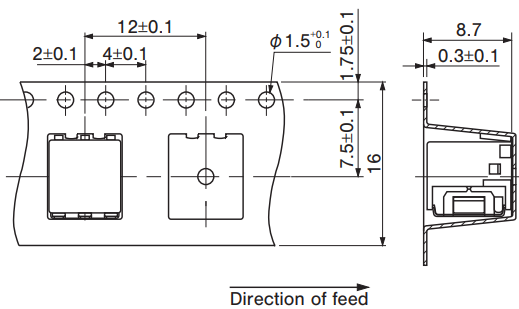

  • < Side setting >

〈トレイの包装仕様〉

トレイの最小梱包は、50個 / トレイとなりますので、50個単位(50個、100個、150個・・・）でのご注文をお願い致します。
トレイの箱詰めは、10トレイごとに製品箱に包装致します。

〈ポリ袋の包装仕様〉

ポリ袋での最小包装は、10個/袋となりますので、10個単位（10個、20個、30個、…）でのご注文をお願い致します。
ポリ袋の箱詰めは、5 以上（上部設定型が200個、側部設定型が100個）を製品箱に包装致します。
