ロッカースイッチ HLS
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
小形ロッカースイッチ
FeaturesFeatures
-
徹底したVA、省銀設計により経済的価格を実現したスイッチです。
-
接触部はシーソー形スライド機構（特許取得済）の採用により接触の安定性、高信頼性が得られ、かつ1mA～12Aまでの幅広い電流容量でご使用になれます。
-
ボックス材質に自己消火性フェノール樹脂を使用し絶縁性、耐サ一ジ性にも優れています。
-
全品種 ULおよびCSA認定品であり、高信頼度スイッチです。
型式表示
| HLS | 1 | 12 | A | 12 |
|---|---|---|---|---|
|
シリーズ名 |
極数 01: 単極 |
電流容量 08:8A |
スイッチ特性 A又はK:OFF-ON |
端子形状 無：タブ端子#187 |
※具体的なラインアップは、下記の型式一覧表をご参照ください。

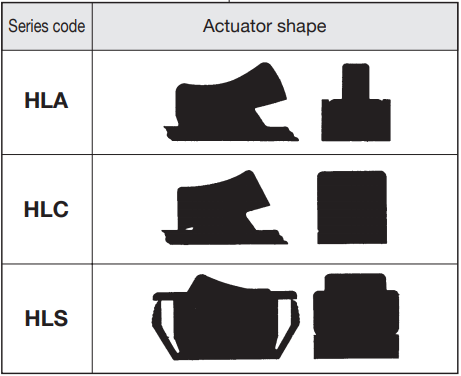

◆操作部形状
標準仕様
| 定格 | HLS112A: AC125V 12A/AC250V 6A Max. AC・DC6V 1mA Min. HLS208: AC125V 8A/AC250V 5A Max. AC・DC6V 1mA Min. |
|---|---|
| 初期接触抵抗 | 20mΩ Max. （DC2～4V 1A） |
| 耐電圧 | AC1500V 1 minute |
| 絶縁抵抗 | 100MΩ Min.（DC500V） |
| 電気的寿命 | 15,000 cycles |
型式一覧表
| 型式 | スイッチ特性 | 端子形状 | 極数 | 電流容量 | UL認定品 | CAS認定品 | CAD |
|---|---|---|---|---|---|---|---|
| HLS112A | OFF－ON | TAB:#187 (t=0.5) | 単極 | 12A | ○ | ○ | |
| HLS112D | ON－ON | TAB:#187 (t=0.5) | 単極 | 12A | ○ | ○ | |
| HLS208K | OFF－ON | TAB:#187 (t=0.5) | 2極 | 8A | ○ | ○ | |
| HLS208N | ON－ON | TAB:#187 (t=0.5) | 2極 | 8A | ○ | ○ | |
| HLS112A12 | OFF－ON | はんだ端子 | 単極 | 12A | ○ | ○ | |
| HLS112D12 | ON－ON | はんだ端子 | 単極 | 12A | ○ | ○ | |
| HLS208K12 | OFF－ON | はんだ端子 | 2極 | 8A | ○ | ○ | |
| HLS208N12 | ON－ON | はんだ端子 | 2極 | 8A | ○ | ○ | |
| HLS308A12 | OFF－ON | はんだ端子 | 3極 | 8A | - | - |
1. ☆が付されている型式は準標準品 / です。
★が付されている型式は受注生産品です。
★が付されている型式は受注生産品です。
2. UL File No. E43275, CSA File No. LR38341
標準アクセサリー (HLS308を除く)
| 種類 | 型式 | ロッカー色 | 外形寸法図 |
|---|---|---|---|
| ロッカー | 140000480738 | 白 |  |
| 140000480628 | 赤 | ||
| 140000480621 | 黒 | ||
| 140000480629 | グレー | ||
| 140000480631 | 緑 | ||
| 140000480632 | 青 |
※
ご注文時にいずれか1つの型式をご指定ください。
別売アクセサリー (HLS308を除く)
| 種類 | 型式 | ロッカー色 | マーク色 | 外形寸法図 |
|---|---|---|---|---|
| ロッカー | 140000480874 | 白 | 赤 |  |
| 140000481081 | 白 | 黒 | ||
| 140000480710 | 黒 | 白 | ||
| 140000480650 | 黒 | 赤 |
外形寸法図
(Unit:mm)

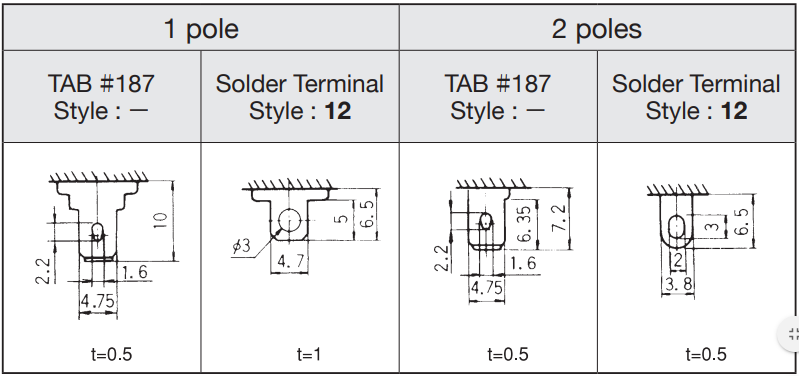

端子形状

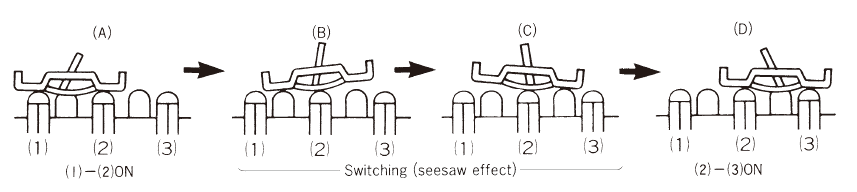

シーソー形スライド機構（特許取得済）
AよりBまで可動接片は接触面をワイピングしながら移動し,BCにおいてコンモン⑵の上でシーソー効果により、切換えフィーリングが得られます。
その後、可動接片はCからDに接触面をワイピングしながら移動し、Dに達してコンモン端子⑵と端子⑶がON となります。

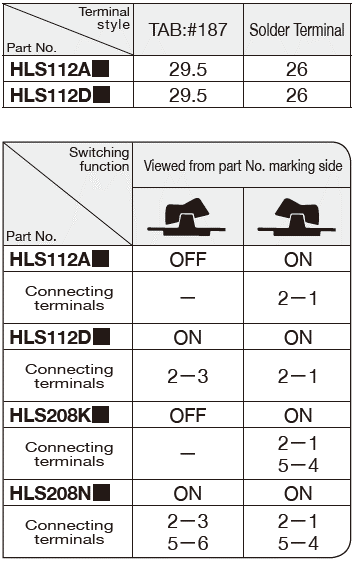

L寸法図

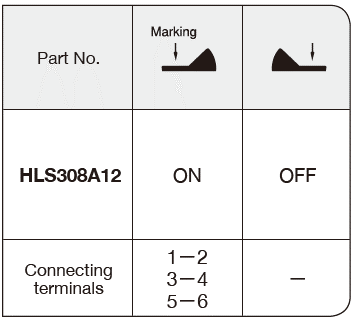

◆HLS308

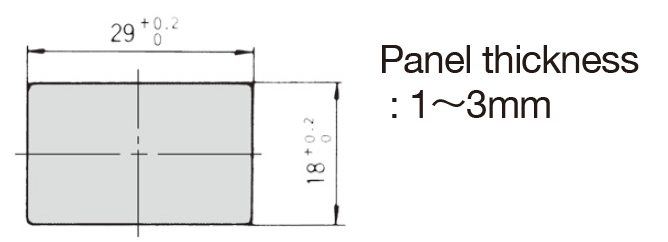

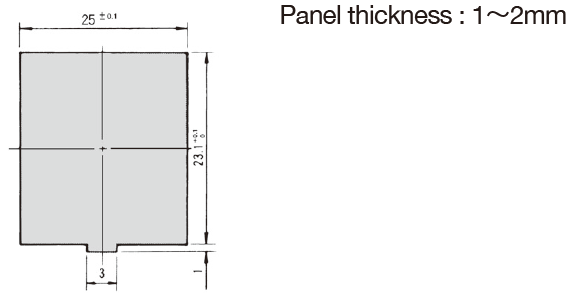

パネル抜孔図
◆HLS208
◆HLS318
HLSタイプボタン取付方法
ボタン取り付けの際は、①ロッカーが下がっている側を先に挿入し、②指の腹でボタンを押さえながら反対側を押し込んでください。
尚、ボタン取り付け後の交換はできません。
はんだ付け仕様
装 置：はんだゴテ
420℃, Max.; 3 seconds, Max.
環境関連書類
