翹板開關 HLS
- ●購買此產品，請與我們的經銷商, 或以下電子商務網站確認。
銷售渠道 ;請確認我們的經銷商。- 銷售渠道點擊此處確認我們的經銷商。
小型搖臂開關
特 徵特 徵
-
採用全面的 VA 和節銀設計，價格經濟實惠
-
接觸部分採用蹺蹺板式滑動機構（已獲專利），確保接觸穩定性及高可靠性，可使用電流容量範圍廣，從1mA至12A
-
外殼由自熄性酚醛樹脂製成，具有優異的絕緣性和抗浪湧性
-
所有型號（不包括 HLS308A）通過UL和CSA認證，具有高可靠性
標準規格
| 額定 | HLS112A: AC125V 12A/AC250V 6A Max. AC・DC6V 1mA Min. HLS208: AC125V 8A/AC250V 5A Max. AC・DC6V 1mA Min. |
|---|---|
| 初始接觸電阻 | 20mΩ Max. （DC2～4V 1A） |
| 耐電壓 | AC1500V 1 minute |
| 絕緣電阻 | 100MΩ Min.（DC500V） |
| 電氣壽命 | 15,000 cycles |
型號顯示
| HLS | 1 | 12 | A | 12 |
|---|---|---|---|---|
|
系列名稱 |
極數 01: 1 bit |
電流容量 08:8A |
開關特性 A/K:OFF-ON |
端接樣式 無：TAB#187 |
型號一覽表
| 型號 | 開關特性 | 端接樣式 | 極數 | 電流容量 | UL認證 | CAS認證 | CAD |
|---|---|---|---|---|---|---|---|
| HLS112A | OFF － ON | TAB:#187（t=0.5） | 單極 | 12A | ○ | ○ | |
| HLS112D | ON － ON | TAB:#187（t=0.5） | 單極 | 12A | ○ | ○ | |
| HLS208K | OFF － ON | TAB:#187（t=0.5） | 2極 | 8A | ○ | ○ | |
| HLS208N | ON － ON | TAB:#187（t=0.5） | 2極 | 8A | ○ | ○ | |
| HLS112A12 | OFF － ON | 焊接端子 | 單極 | 12A | ○ | ○ | |
| HLS112D12 | ON － ON | 焊接端子 | 單極 | 12A | ○ | ○ | |
| HLS208K12 | OFF － ON | 焊接端子 | 2極 | 8A | ○ | ○ | |
| HLS208N12 | ON － ON | 焊接端子 | 2極 | 8A | ○ | ○ | |
| HLS308A12 | OFF － ON | 焊接端子 | 3極 | 8A | - | - |
1. ☆半標準產品 / ★客製化產品
2. UL File No. E43275, CSA File No. LR38341
標準配件（此主開關的附件）
| 種類 | 型號 | 翹板顏色 | 外形尺寸 |
|---|---|---|---|
| 翹板 | 140000480738 | 白色 |  |
| 140000480628 | 红色 | ||
| 140000480621 | 黒色 | ||
| 140000480629 | 灰色 | ||
| 140000480631 | 绿色 | ||
| 140000480632 | 蓝色 |
※訂購時請註明一種型號。
另售配件
| 種類 | 型號 | 翹板顏色 | 標記顏色 | 外形尺寸 |
|---|---|---|---|---|
| 翹板 | 140000480874 | 白色 | 红色 |  |
| 140000481081 | 白色 | 黒色 | ||
| 140000480710 | 黒色 | 白色 | ||
| 140000480650 | 黒色 | 红色 |
端子形状
蹺蹺板式滑動機構（已獲專利）
動觸點在摩擦接觸面的同時從 (A) 移動到 (B)，
在 (B) 和 (C) 處，公共端 (2) 上的蹺蹺板效應可以獲得開關感覺。
然後，動觸點在摩擦接觸面的同時從 (C) 移動到 (D)，當到達 (D) 時，公共端子（2）和端子（3）變為 ON。
L尺寸
◆HLS112/HLS208
◆HLS308
按鈕安裝方法
安裝按鈕時，①先插入搖桿朝下的一側，②用指腹按住按鈕，同時按下另一側。
請注意，按鈕安裝後無法更換。
面板開孔圖
◆HLS208
◆HLS318

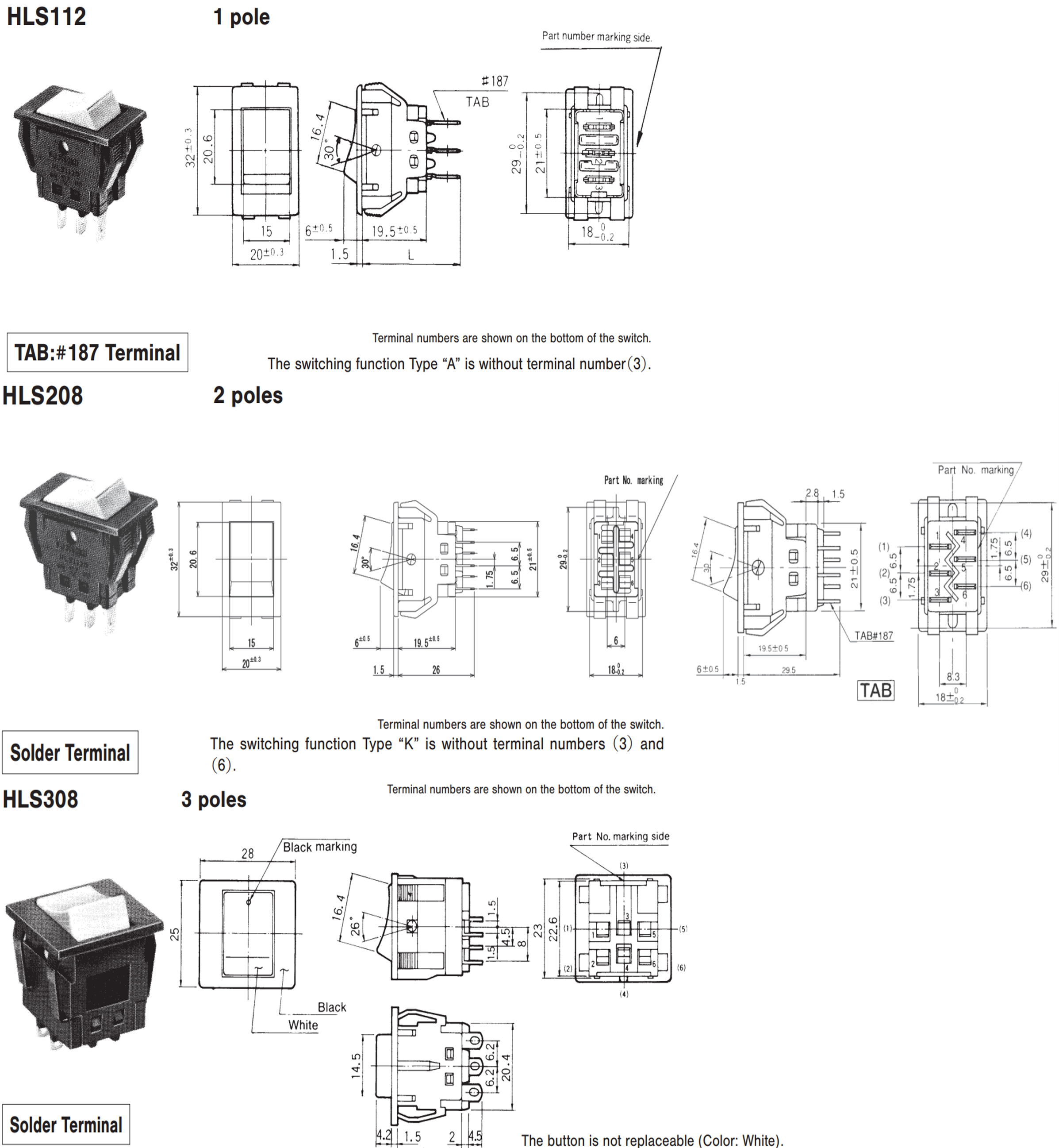

外形尺寸
(Unit:mm)
