压力显示计 PG-75

PG-75

PG-75

产品咨询

●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。: 销售渠道单击此处确认我们的经销商。

大型LED显示（双色切换、3·1/2显示），实现小型轻量、高精度、高耐腐蚀性

特点特点

小型、轻量、多功能公共端压力计
压力受压部分采用SUS304/316L的焊接一体结构
压力显示功能完善（3·1/2位、7段LED、双色LED 红/绿切换、灭灯模式）
有电压输出（1～5 V）和电流输出（4～20 mA）2 种模拟信号输出
压力量程包括表压（0～正压）、复合压（负压～正压），最大支持3.5 MPa
支持IP65标准，取得CE标志/UL认证

标准规格

项目		102G	103G	353G	102R	103R	353R
压力类型		表压			表压（复合压力）
额定压力	Pr(L) ～ Pr(H)	0 ～ 100kPa	0 ～ 1.0MPa	0 ～ 3.5MPa	−100 ～ 100kPa	−0.1 ～ 1.0MPa	−0.1 ～ 3.5MPa
最大压力	Pmax	200kPa	2MPa	5MPa	200kPa	2MPa	5MPa
破坏压力	Pb	300kPa	3MPa	7MPa	300kPa	3MPa	7MPa
全量程压力	FS	100KPa	1MPa	3.5MPa	200kPa	1.1MPa	3.6MPa
适用介质		不腐蚀SUS304和SUS316L的气体和液体
传感器填充液		矽油
工作电压	Vopr	10.8～30 VDC（含涟波）
电流消耗		50mA 以下（不包括模拟输出电流）
保护结构		IP65（按照IEC）
工作温度		-10～50℃（保存：-20～70°C）
工作湿度		35 ～ 85％ RH
绝缘电阻		在DC500V 100M Ω以上
耐电压		AC500 V 1分钟，引线部分整体与压力端口之间（漏电流1 mA以下）
压力端口		R1（R1/8）、R2（R1/4）
安装形状		垂直端口、背后端口
受压部材料		膜片：SUS316L，接头：SUS304
净重		约115 ± 15 g（含线缆2 m）

开关信号输出

输出方法	2个输出端（NPN/PNP）
切換容量	30 VDC/100 mA以下
剩余电压	1.2 V以下（NPN）/2.2 V以下（PNP）、负载电流100 mA
迟滞	0～约0.3 Pr（H）、（可调
可重复性	± 0.3%F.S./环境温度25°C
开关精度	± 2%F.S.（综合精度：以下综合精度包含调整误差、Lin/Hys、温度特性误差。）
响应性	约 5ms（数字滤波器的设置："F0"）
短路保护	有　（SW 过载电流检测：约 150mA 以上）
操作显示	SW监视LED（2个）、各SW为ON时亮灯（压力显示的反转色）

模拟信号输出

电压输出	Vo	1～5 V/Pr（L）～Pr（H）、电压输出范围F.S.：4 V
	輸出精度	± 2％ F.S.（综合精度）/ 测量负载电阻（1M Ω以上）
	分辨率	Approx 2.7mV（Approx 0.068％ F.S.）（11bitDAC）
	输出电阻	1kΩ（内部阻抗）
	响应性	约 2ms 以下
电流输出	Io	4～20 mA/Pr（L）～Pr（H）、电流输出范围F.S.：16 mA
	輸出精度	± 2％ F.S.（综合精度）/ 测量负载电阻（250 Ω）
	分辨率	Approx 0.011mA（Approx 0.068％ F.S.）（11bitDAC）
	输出电阻	Vopr ≦ 18VDC : 50 ～ 300Ω, Vopr ＞ 18VDC : 50 ～ 500Ω
	响应性	约 2ms 以下

显示

显示元件	3·1/2位、7段LED、显示色（红/绿）可选择反转功能（与SW1运行联动）
显示次数	5次/秒（移动平均显示）
显示精度	± 2％ F.S.（综合精度）

环境特性

试验项目	试验方法（条件　25 ± 5°C）	变动量
振动	10 ～ 500Hz, 振幅 1.5mm 以下 98.1m/s²3方向、各2小时	压力显示、开关运行压力、模拟信号输出（Zero, Span）试验中最大值: ± 2%F.S.
冲击	490 m/s² , 3方向、各3次
耐湿性	40 °C, 90 ~ 95 %RH, 240 hrs
压力周期	0～额定压力, 10⁶ cycles

型号显示

PG-75 -	102R-	N	V	R2	B
系列名称	额定压力 102G:0~100kPa 102R:-100~100kPa 103G:0~1.0MPa 103R:-0.1~1.0MPa 353G:0~3.5MPa 353R:-0.1~3.5MPa	开关输出方式 N:NPN集电极开路 P:PNP集电极开路	模拟输出Ｖ:电压输出(1‒5 Ｖ）Ａ:电流输出(4‒20mA）	接头形状 R1:R1/8(带M5阴螺纹) R2:R1/4(带M5阴螺纹)	端口空白:垂直端口Ｂ:背面端口

PG-75 -

102R-

系列名称

额定压力

102G:0~100kPa

102R:-100~100kPa

103G:0~1.0MPa

103R:-0.1~1.0MPa

353G:0~3.5MPa

353R:-0.1~3.5MPa

开关输出方式

N:NPN集电极开路

P:PNP集电极开路

模拟输出

Ｖ:电压输出(1‒5 Ｖ）

Ａ:电流输出(4‒20mA）

接头形状

R1:R1/8(带M5阴螺纹)

R2:R1/4(带M5阴螺纹)

端口

空白:垂直端口

Ｂ:背面端口

型号一览表

型号	额定压力	压力端口方向	接头形状	开关输出	模拟输出	CAD
⇒ PG-75-102G-NVR1	0~100kPa	垂直	R1/8	NPN	1~5V	3D CAD(任何格式)
⇒ PG-75-102G-NAR1	0~100kPa	垂直	R1/8	NPN	4~20mA	3D CAD(任何格式)
⇒ PG-75-102G-PVR1	0~100kPa	垂直	R1/8	PNP	1~5V	3D CAD(任何格式)
⇒ PG-75-102G-PAR1	0~100kPa	垂直	R1/8	PNP	4~20mA	3D CAD(任何格式)
⇒ PG-75-102G-NVR2	0~100kPa	垂直	R1/4	NPN	1~5V	3D CAD(任何格式)
⇒ PG-75-102G-NAR2	0~100kPa	垂直	R1/4	NPN	4~20mA	3D CAD(任何格式)
⇒ PG-75-102G-PVR2	0~100kPa	垂直	R1/4	PNP	1~5V	3D CAD(任何格式)
⇒ PG-75-102G-PAR2	0~100kPa	垂直	R1/4	PNP	4~20mA	3D CAD(任何格式)
⇒ PG-75-102G-NVR1B	0~100kPa	背面	R1/8	NPN	1~5V	3D CAD(任何格式)
⇒ PG-75-102G-NAR1B	0~100kPa	背面	R1/8	NPN	4~20mA	3D CAD(任何格式)
⇒ PG-75-102G-PVR1B	0~100kPa	背面	R1/8	PNP	1~5V	3D CAD(任何格式)
⇒ PG-75-102G-PAR1B	0~100kPa	背面	R1/8	PNP	4~20mA	3D CAD(任何格式)
⇒ PG-75-102G-NVR2B	0~100kPa	背面	R1/4	NPN	1~5V	3D CAD(任何格式)
⇒ PG-75-102G-NAR2B	0~100kPa	背面	R1/4	NPN	4~20mA	3D CAD(任何格式)
⇒ PG-75-102G-PVR2B	0~100kPa	背面	R1/4	PNP	1~5V	3D CAD(任何格式)
⇒ PG-75-102G-PAR2B	0~100kPa	背面	R1/4	PNP	4~20mA	3D CAD(任何格式)
⇒ PG-75-102R-NVR1	-100~100kPa	垂直	R1/8	NPN	1~5V	3D CAD(任何格式)
⇒ PG-75-102R-NAR1	-100~100kPa	垂直	R1/8	NPN	4~20mA	3D CAD(任何格式)
⇒ PG-75-102R-PVR1	-100~100kPa	垂直	R1/8	PNP	1~5V	3D CAD(任何格式)
⇒ PG-75-102R-PAR1	-100~100kPa	垂直	R1/8	PNP	4~20mA	3D CAD(任何格式)
PG-75-102R-NVR2	-100~100kPa	垂直	R1/4	NPN	1~5V	3D CAD(任何格式)
PG-75-102R-NAR2	-100~100kPa	垂直	R1/4	NPN	4~20mA	3D CAD(任何格式)
⇒ PG-75-102R-PVR2	-100~100kPa	垂直	R1/4	PNP	1~5V	3D CAD(任何格式)
⇒ PG-75-102R-PAR2	-100~100kPa	垂直	R1/4	PNP	4~20mA	3D CAD(任何格式)
⇒ PG-75-102R-NVR1B	-100~100kPa	背面	R1/8	NPN	1~5V	3D CAD(任何格式)
⇒ PG-75-102R-NAR1B	-100~100kPa	背面	R1/8	NPN	4~20mA	3D CAD(任何格式)
⇒ PG-75-102R-PVR1B	-100~100kPa	背面	R1/8	PNP	1~5V	3D CAD(任何格式)
⇒ PG-75-102R-PAR1B	-100~100kPa	背面	R1/8	PNP	4~20mA	3D CAD(任何格式)
⇒ PG-75-102R-NVR2B	-100~100kPa	背面	R1/4	NPN	1~5V	3D CAD(任何格式)
⇒ PG-75-102R-NAR2B	-100~100kPa	背面	R1/4	NPN	4~20mA	3D CAD(任何格式)
⇒ PG-75-102R-PVR2B	-100~100kPa	背面	R1/4	PNP	1~5V	3D CAD(任何格式)
⇒ PG-75-102R-PAR2B	-100~100kPa	背面	R1/4	PNP	4~20mA	3D CAD(任何格式)
⇒ PG-75-103G-NVR1	0~1.0MPa	垂直	R1/8	NPN	1~5V	3D CAD(任何格式)
⇒ PG-75-103G-NAR1	0~1.0MPa	垂直	R1/8	NPN	4~20mA	3D CAD(任何格式)
⇒ PG-75-103G-PVR1	0~1.0MPa	垂直	R1/8	PNP	1~5V	3D CAD(任何格式)
⇒ PG-75-103G-PAR1	0~1.0MPa	垂直	R1/8	PNP	4~20mA	3D CAD(任何格式)
⇒ PG-75-103G-NVR2	0~1.0MPa	垂直	R1/4	NPN	1~5V	3D CAD(任何格式)
⇒ PG-75-103G-NAR2	0~1.0MPa	垂直	R1/4	NPN	4~20mA	3D CAD(任何格式)
⇒ PG-75-103G-PVR2	0~1.0MPa	垂直	R1/4	PNP	1~5V	3D CAD(任何格式)
⇒ PG-75-103G-PAR2	0~1.0MPa	垂直	R1/4	PNP	4~20mA	3D CAD(任何格式)
⇒ PG-75-103G-NVR1B	0~1.0MPa	背面	R1/8	NPN	1~5V	3D CAD(任何格式)
⇒ PG-75-103G-NAR1B	0~1.0MPa	背面	R1/8	NPN	4~20mA	3D CAD(任何格式)
⇒ PG-75-103G-PVR1B	0~1.0MPa	背面	R1/8	PNP	1~5V	3D CAD(任何格式)
⇒ PG-75-103G-PAR1B	0~1.0MPa	背面	R1/8	PNP	4~20mA	3D CAD(任何格式)
⇒ PG-75-103G-NVR2B	0~1.0MPa	背面	R1/4	NPN	1~5V	3D CAD(任何格式)
⇒ PG-75-103G-NAR2B	0~1.0MPa	背面	R1/4	NPN	4~20mA	3D CAD(任何格式)
⇒ PG-75-103G-PVR2B	0~1.0MPa	背面	R1/4	PNP	1~5V	3D CAD(任何格式)
⇒ PG-75-103G-PAR2B	0~1.0MPa	背面	R1/4	PNP	4~20mA	3D CAD(任何格式)
⇒ PG-75-103R-NVR1	-0.1~1.0MPa	垂直	R1/8	NPN	1~5V	3D CAD(任何格式)
⇒ PG-75-103R-NAR1	-0.1~1.0MPa	垂直	R1/8	NPN	4~20mA	3D CAD(任何格式)
⇒ PG-75-103R-PVR1	-0.1~1.0MPa	垂直	R1/8	PNP	1~5V	3D CAD(任何格式)
⇒ PG-75-103R-PAR1	-0.1~1.0MPa	垂直	R1/8	PNP	4~20mA	3D CAD(任何格式)
PG-75-103R-NVR2	-0.1~1.0MPa	垂直	R1/4	NPN	1~5V	3D CAD(任何格式)
PG-75-103R-NAR2	-0.1~1.0MPa	垂直	R1/4	NPN	4~20mA	3D CAD(任何格式)
⇒ PG-75-103R-PVR2	-0.1~1.0MPa	垂直	R1/4	PNP	1~5V	3D CAD(任何格式)
⇒ PG-75-103R-PAR2	-0.1~1.0MPa	垂直	R1/4	PNP	4~20mA	3D CAD(任何格式)
⇒ PG-75-103R-NVR1B	-0.1~1.0MPa	背面	R1/8	NPN	1~5V	3D CAD(任何格式)
⇒ PG-75-103R-NAR1B	-0.1~1.0MPa	背面	R1/8	NPN	4~20mA	3D CAD(任何格式)
⇒ PG-75-103R-PVR1B	-0.1~1.0MPa	背面	R1/8	PNP	1~5V	3D CAD(任何格式)
⇒ PG-75-103R-PAR1B	-0.1~1.0MPa	背面	R1/8	PNP	4~20mA	3D CAD(任何格式)
⇒ PG-75-103R-NVR2B	-0.1~1.0MPa	背面	R1/4	NPN	1~5V	3D CAD(任何格式)
⇒ PG-75-103R-NAR2B	-0.1~1.0MPa	背面	R1/4	NPN	4~20mA	3D CAD(任何格式)
⇒ PG-75-103R-PVR2B	-0.1~1.0MPa	背面	R1/4	PNP	1~5V	3D CAD(任何格式)
⇒ PG-75-103R-PAR2B	-0.1~1.0MPa	背面	R1/4	PNP	4~20mA	3D CAD(任何格式)
⇒ PG-75-353G-NVR1	0~3.5MPa	垂直	R1/8	NPN	1~5V	3D CAD(任何格式)
⇒ PG-75-353G-NAR1	0~3.5MPa	垂直	R1/8	NPN	4~20mA	3D CAD(任何格式)
⇒ PG-75-353G-PVR1	0~3.5MPa	垂直	R1/8	PNP	1~5V	3D CAD(任何格式)
⇒ PG-75-353G-PAR1	0~3.5MPa	垂直	R1/8	PNP	4~20mA	3D CAD(任何格式)
⇒ PG-75-353G-NVR2	0~3.5MPa	垂直	R1/4	NPN	1~5V	3D CAD(任何格式)
⇒ PG-75-353G-NAR2	0~3.5MPa	垂直	R1/4	NPN	4~20mA	3D CAD(任何格式)
⇒ PG-75-353G-PVR2	0~3.5MPa	垂直	R1/4	PNP	1~5V	3D CAD(任何格式)
⇒ PG-75-353G-PAR2	0~3.5MPa	垂直	R1/4	PNP	4~20mA	3D CAD(任何格式)
⇒ PG-75-353G-NVR1B	0~3.5MPa	背面	R1/8	NPN	1~5V	3D CAD(任何格式)
⇒ PG-75-353G-NAR1B	0~3.5MPa	背面	R1/8	NPN	4~20mA	3D CAD(任何格式)
⇒ PG-75-353G-PVR1B	0~3.5MPa	背面	R1/8	PNP	1~5V	3D CAD(任何格式)
⇒ PG-75-353G-PAR1B	0~3.5MPa	背面	R1/8	PNP	4~20mA	3D CAD(任何格式)
⇒ PG-75-353G-NVR2B	0~3.5MPa	背面	R1/4	NPN	1~5V	3D CAD(任何格式)
⇒ PG-75-353G-NAR2B	0~3.5MPa	背面	R1/4	NPN	4~20mA	3D CAD(任何格式)
⇒ PG-75-353G-PVR2B	0~3.5MPa	背面	R1/4	PNP	1~5V	3D CAD(任何格式)
⇒ PG-75-353G-PAR2B	0~3.5MPa	背面	R1/4	PNP	4~20mA	3D CAD(任何格式)
⇒ PG-75-353R-NVR1	-0.1~3.5MPa	垂直	R1/8	NPN	1~5V	3D CAD(任何格式)
⇒ PG-75-353R-NAR1	-0.1~3.5MPa	垂直	R1/8	NPN	4~20mA	3D CAD(任何格式)
⇒ PG-75-353R-PVR1	-0.1~3.5MPa	垂直	R1/8	PNP	1~5V	3D CAD(任何格式)
⇒ PG-75-353R-PAR1	-0.1~3.5MPa	垂直	R1/8	PNP	4~20mA	3D CAD(任何格式)
PG-75-353R-NVR2	-0.1~3.5MPa	垂直	R1/4	NPN	1~5V	3D CAD(任何格式)
PG-75-353R-NAR2	-0.1~3.5MPa	垂直	R1/4	NPN	4~20mA	3D CAD(任何格式)
⇒ PG-75-353R-PVR2	-0.1~3.5MPa	垂直	R1/4	PNP	1~5V	3D CAD(任何格式)
⇒ PG-75-353R-PAR2	-0.1~3.5MPa	垂直	R1/4	PNP	4~20mA	3D CAD(任何格式)
⇒ PG-75-353R-NVR1B	-0.1~3.5MPa	背面	R1/8	NPN	1~5V	3D CAD(任何格式)
⇒ PG-75-353R-NAR1B	-0.1~3.5MPa	背面	R1/8	NPN	4~20mA	3D CAD(任何格式)
⇒ PG-75-353R-PVR1B	-0.1~3.5MPa	背面	R1/8	PNP	1~5V	3D CAD(任何格式)
⇒ PG-75-353R-PAR1B	-0.1~3.5MPa	背面	R1/8	PNP	4~20mA	3D CAD(任何格式)
⇒ PG-75-353R-NVR2B	-0.1~3.5MPa	背面	R1/4	NPN	1~5V	3D CAD(任何格式)
⇒ PG-75-353R-NAR2B	-0.1~3.5MPa	背面	R1/4	NPN	4~20mA	3D CAD(任何格式)
⇒ PG-75-353R-PVR2B	-0.1~3.5MPa	背面	R1/4	PNP	1~5V	3D CAD(任何格式)
⇒ PG-75-353R-PAR2B	-0.1~3.5MPa	背面	R1/4	PNP	4~20mA	3D CAD(任何格式)

⇒ 定制产品

内部电路

开关信号输出模式

通过运行条件设定显示部分第3位的代码，设定显示倍率

在分离模式下，设定 1 对应 SW1 的运行、设定 2 对应 SW2 的运行。
在窗口比较器模式下，SW1 对应设定 1/3，SW2 对应设定 2/4。
磁滞 H 为 SW1/2 运行模式的公共端设定。
在（分离模式 / 窗口比较器模式）间切换 SW 运行模式时，另行设定的 SW 压力设定值会被复位，敬请注意。

压力显示倍率

操作条件设定显示部分中的显示倍率是通过在第三位数字代码中设置。

表中“－”部分由于分辨率的关系，无法选择显示倍率，不进行显示。
出厂时，如果压力量程低于1 MPa，则设定代码“1”（kPa），如果是1 MPa以上，则设定代码“8”（MPa）。
显示倍率变更适用于压力显示。另外，显示倍率变更后，SW压力设定值及磁滞设定会被初始化，敬请注意。

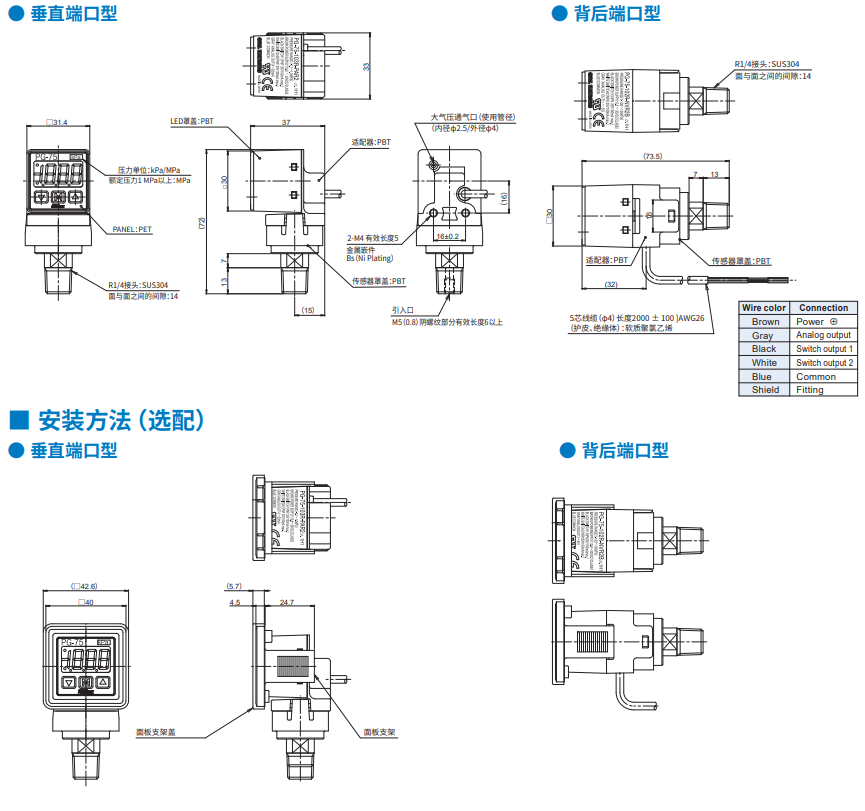

外形尺寸

其他

关于引入口的接管

产品上沾满了大量的水或油，并有可能从引入口进入壳体内部时，请在引入口处接一条硅胶管之类的软管，并将管的另一端延伸到安全的地方。届时要确保软管没有弯曲，且端头没有被堵塞。

关于接管操作

紧固配管时，请用扳手拧金属接头部分。拧紧时切勿手扶塑料壳体。此外，配管时请在接头螺丝部分缠上密封胶带，以防止漏气。

可选配件（另售）

名称	系列名称	内容	适用机型
面板架套装	ACPG-003	面板支架盖面板支架面板挡块（2个）	PG-30·PG-35·PG-75· PG-35H·PG-35L
支架套（用于保护仪表操作面板）	ACPG-004	面板支架盖面板支架	PG-30·PG-35·PG-75· PG-35H·PG-35L
支架挡块组件	ACPG-007	面板支架盖面板支架面板挡块（2个）	PG-30·PG-35·PG-75· PG-35H·PG-35L

如何安装可选配件（另售）

◆PG-30 • PG-35 • PG-35H • PG-35L • PG-75 面板支架/支架套

◆面板支架
