照光式按钮开关 LTM/LTR

LTR/LTM※照片是安装另售配件彩色按钮的

LTR/LTM※照片是安装另售配件彩色按钮的

●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。: 销售渠道单击此处确认我们的经销商。

超小形照光式按鈕開關

特征特征

全表面照明（LTM2、LTMG2、LTR2系列）

迷你型、低成本开关，采用LED实现全表面照明。
按钮有方形（□7.5/10mm）和圆形（φ7.5/10mm）两种形状，提供三种颜色（红色、绿色、黄色）。
也提供无照明开关（LTM1、LTMG1、LTR1系列）。
两种类型的触点
TR系列：采用导电橡胶触点，触感柔和
TM系列：采用金属触点，触感清脆
安装于电路板
所有型号的端子间距均以英寸为单位（为 2.54ｍｍ的倍数）。
独特的端子形状可防止在浸焊过程中端子针脚从电路板上松脱
焊接耐热性的提升
改进的端子结构可保护触点免受焊接热的影响。
此外，每个极点配有两个端子，可用作跳线连接

标准规格

额定	LTR : DC12V 10mA Max. 10μA Min LTM: 1VA Max. (DC48V Max.50mA Max.）0.5mA Min. LTMG : 1VA Max. (DC48V Max.50mA Max.）10 μA Min.
初始接触电阻抗	LTR 500Ω以下（ DC2 V 1 mA 1.47 N｛ 150gf｝加载时） LTM100mΩ以下（AC200 μV 1.5 mA 1.96 N｛200gf｝加载时）
介电强度	AC250V 1分钟
绝缘电阻	100 MΩ 以上（DC100V）
电气寿命	LTR：10万次 LTM：30万次
触点颤动	LTR:3 msec. 以下（初始值） LTM:10 msec. 以下（初始值）
行程	LTR：1 mm LTM：0.25 mm
操作力（峰值负荷）	LTR：0.98±0.39 N LTM：1.37±0.39 N
工作温度范围	－25～＋70℃
储存温度范围	－40～＋70℃

型号显示

LT

M

G

２-

01-

L2

型号

接触机构

接触电镀

结构

LED亮度

LED色调・显示位置

接触机制和电镀

Code	接触机制	接触电镀
R	导电橡胶触点	镀金
M	金属触点	镀银
MG	金属触点	镀金

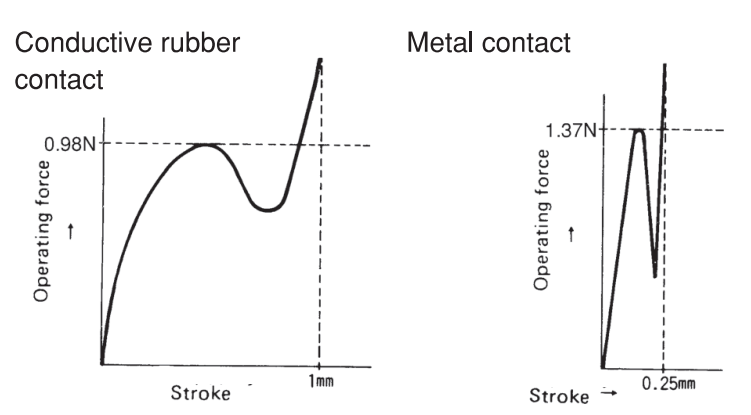

作动力与行程特性

LED规格

LTR２・LTM２・LTMG２

色调符号	色调	LED亮度	正向电流	公称正向电压	最大正向电压	反向电压
L2	红	普通	30mA	2.0V	2.5V	DC5V
L5	绿色	普通	25mA	2.2V	2.5V	DC5V
L8	黄色	普通	30mA	2.1V	2.5V	DC5V
L2	红	高辉度	25mA	2.0V	2.6V	DC5V
L5	绿色	高辉度	25mA	3.2V	3.8V	DC5V
L8	黄色	高辉度	25mA	2.0V	2.6V	DC5V

型号一览表

型号	接触机构	LED色调	接触电镀	LED亮度	CAD
LTM1－01	金属接触	―	镀银	―	3D CAD（Any Model）
LTM2－01－L2	金属接触	红	镀银	正常亮度	3D CAD（Any Model）
LTM2－01－L5	金属接触	绿	镀银	正常亮度	3D CAD（Any Model）
LTM2－01－L8	金属接触	黄	镀银	正常亮度	3D CAD（Any Model）
LTM2－31－L2	金属接触	红	镀银	高亮度	3D CAD（Any Model）
LTM2－31－L5	金属接触	绿	镀银	高亮度	3D CAD（Any Model）
LTM2－31－L8	金属接触	黄	镀银	高亮度	3D CAD（Any Model）
LTMG1－01	金属接触	―	镀金	―	3D CAD（Any Model）
★LTMG2－01－L2	金属接触	红	镀金	正常亮度	3D CAD（Any Model）
★LTMG2－01－L5	金属接触	绿	镀金	正常亮度	3D CAD（Any Model）
★LTMG2－01－L8	金属接触	黄	镀金	正常亮度	3D CAD（Any Model）
LTR1－01	导电橡胶接点	―	镀金	―	3D CAD（Any Model）
LTR2－01－L2	导电橡胶接点	红	镀金	正常亮度	3D CAD（Any Model）
LTR2－01－L5	导电橡胶接点	绿	镀金	正常亮度	3D CAD（Any Model）
LTR2－01－L8	导电橡胶接点	黄	镀金	正常亮度	3D CAD（Any Model）
LTR2－31－L2	导电橡胶接点	红	镀金	高亮度	3D CAD（Any Model）
LTR2－31－L5	导电橡胶接点	绿	镀金	高亮度	3D CAD（Any Model）
LTR2－31－L8	导电橡胶接点	黄	镀金	高亮度	3D CAD（Any Model）

★定制产品

另售配件

1. 照明/非照明式颜色按钮

尺寸/形状	LED亮度	颜色	型号	外形尺寸
□7.5 ㎜	非照明	黒色	140007480168
		灰色	140007480169
		白色	140007480170
		象牙色	140007480171
		红色	140007480172
		绿色	140007480174
		蓝色	140007480173
	普通亮度	透明	140007480422
		红色透明	140007480205
		绿色透明	140007480206
		黄色透明	140007480207
	高亮度	透明	140007480554
		绿色透明	140007480552
		黄色透明	140007480553
Φ7.5 ㎜	非照明	黒色	140007480178
		灰色	140007480179
		白色	140007480180
		象牙色	140007480181
	普通亮度	透明	140007480451
		红色透明	140007480208
		绿色透明	140007480209
□10 ㎜	非照明	黒色	140007480188
		灰色	140007480189
		白色	140007480190
		象牙色	140007480191
		红色	140007480192
		绿色	140007480194
		蓝色	140007480193
	普通亮度	透明	140007480505
		红色透明	140007480211
		绿色透明	140007480212
		黄色透明	140007480213
	高亮度	绿色透明	140007480560
	高亮度	黄色透明	140007480561
Φ10 ㎜	非照明	黒色	140007480198
		灰色	140007480199
		白色	140007480200
		赤	140007480202
		绿色	140007480204
		蓝色	140007480203
	普通亮度	透明	140007480506
		红色透明	140007480214
		绿色透明	140007480215

2. 点发光彩色按钮（普通亮度）

尺寸/形状	照明部分色调	颜色	型号	外形尺寸
□10 ㎜	透明的	灰色	140007480453
□10 ㎜	透明的	白色	140007480454
Φ10 ㎜	透明的	黒色	140007480459
		灰色	140007480460
		白色	140007480461

3. 安装框架

适用尺寸	颜色	型号	外形尺寸
□7.5 ㎜用	黒色	140000340170
	灰色	140000340179
	白色	140000340180
	象牙色	140000340181
Φ7.5 ㎜用	黒色	140000340171
	灰色	140000340182
	白色	140000340183
□10 ㎜用	黒色	140000340168
	灰色	140000340173
	白色	140000340174
	象牙色	140000340175
Φ10 ㎜用	黒色	140000340169
	灰色	140000340176
	白色	140000340177
	象牙色	140000340178

※

根据适用尺寸，安装框架可用于照明型和非照明型。

外形尺寸

(Unit:mm)

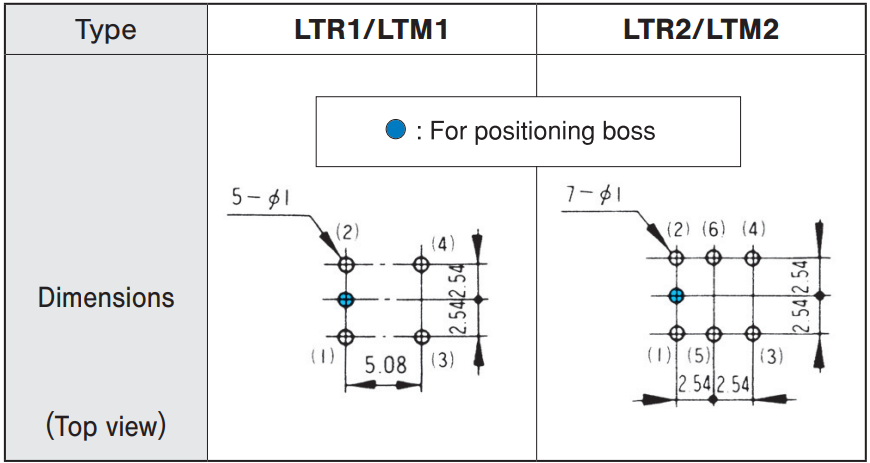

印刷电路板钻孔尺寸

(Unit:mm)

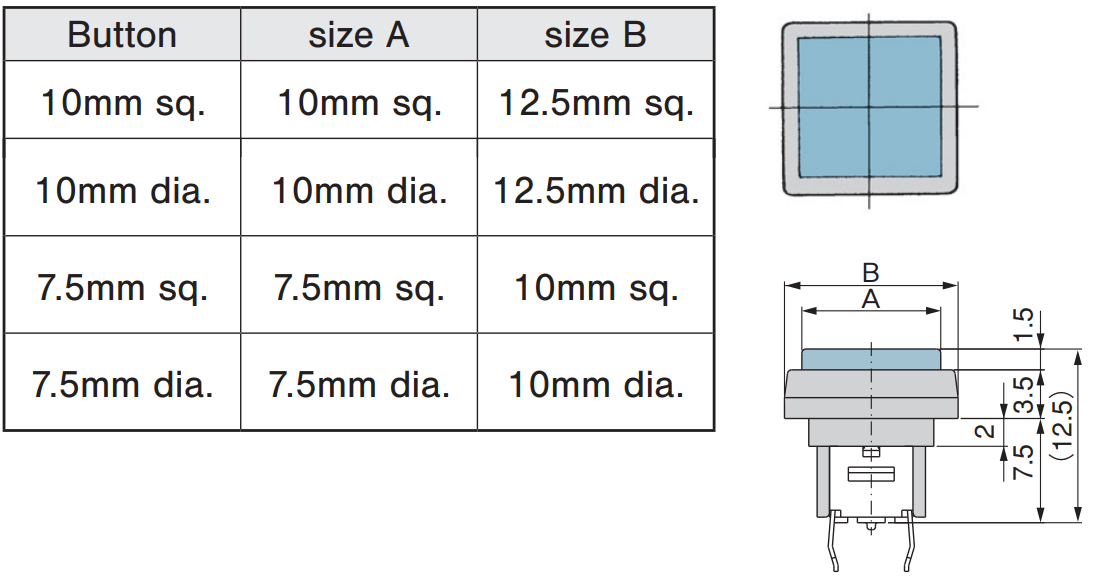

安装按钮和框架尺寸

(Unit:mm)

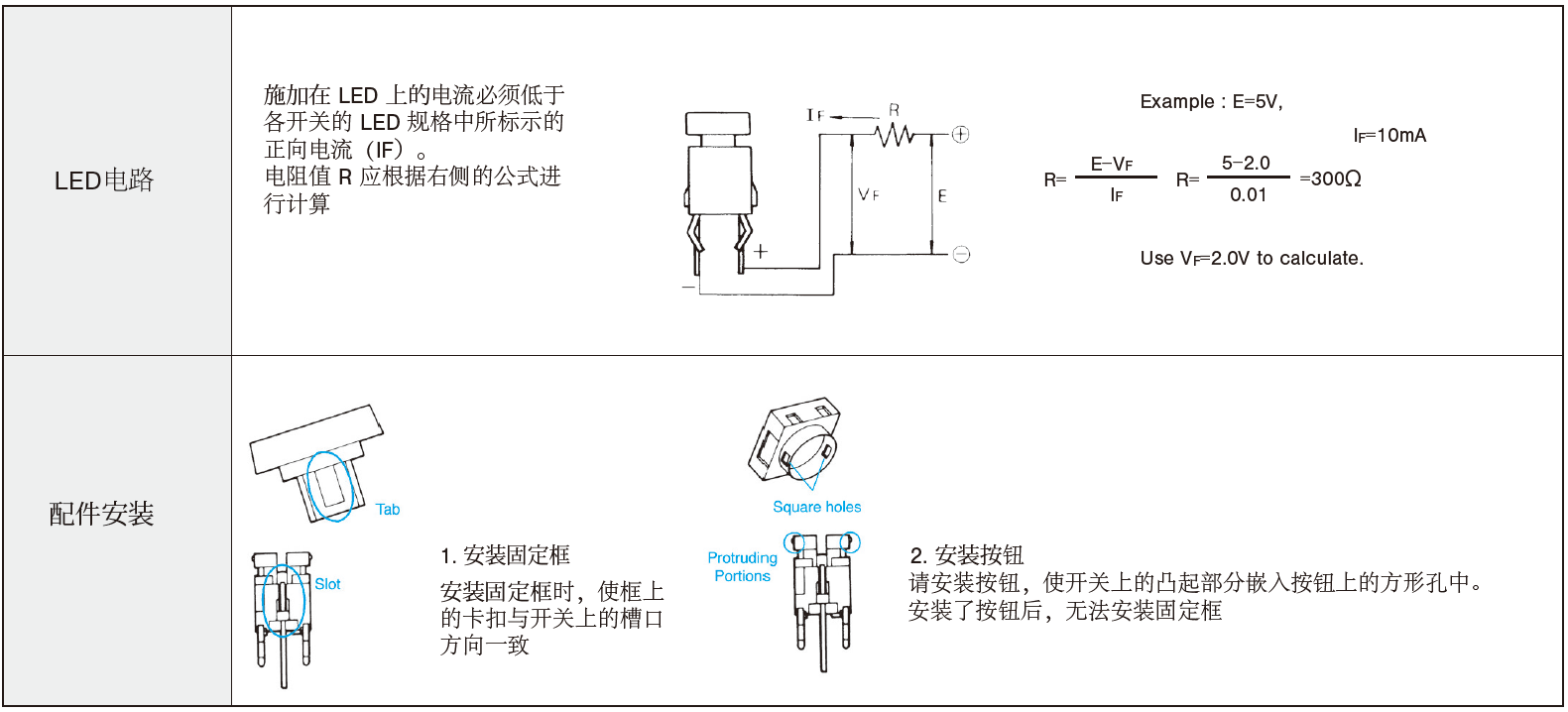

操作注意事项

各种使用条件

焊接规格	手工焊接: LTM,LTR :焊铁 380℃ Max. 3 sec. Max. 回流焊 : LTM:275℃ 6 sec. Max. / LTR:265℃ 6 sec. Max. 在流水线中的预热温度应控制在 80℃ 至 120℃ 之间，时间不超过 120 秒。请勿在带有彩色按钮或安装框的情况下进行浸焊。焊接热可能会使附件变形或导致助焊剂渗入。
清洁规格	请使用氟系或酒精系溶剂进行清洗。 LTM/LTR系列不可清洗。若需清洗电路板，请使用刷子清洁电路板的焊接面，避免清洗液接触到开关。焊接后，请等待端子的温度冷却至90°C以下，或将零件暴露在室温下超过5分钟后再进行清洗。
操作环境	请避免在存在硫化气体、氨气等可能导致银镀层触点发生接触故障的环境中使用本产品。由于TM・TR系列采用开放式结构，请避免在粉尘较多的环境中使用。请在机构设计时注意防止粉尘进入。
开关操作	操作力应为不超过 9.8N，请勿施加超过此力度的压力在操作部上。焊接完成后请勿立即操作开关。请勿在操作部受压的状态下进行焊接作业。

包装规格

(Unit:mm)

文件

环境相关文件

RoHS CoC
