圧力トランスジューサ PA-100
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
アンプ内蔵型微差圧トランスジューサ
FeaturesFeatures
-
微圧領域をセンシング
-
アンプ内蔵で小型基板搭載タイプ
-
差圧測定方式
|
|
標準仕様
| 形（指示方式） | 差圧 ※ 1 |
|---|---|
| 動作温度 | − 20 ~ 70°C |
| 補償温度 | 0 ~ 50°C |
| 動作湿度 | 35 ~ 85%RH（結露ないこと） |
| 保存温度 | − 20 ~ 80（大気圧、湿度65 %RH 以下） |
| 適用媒体 | 非腐食性気体 |
| 絶縁抵抗 | 100 MΩ Min.(50 V DC) |
| 耐電圧 | 50 V AC, 60 s（リーク電流1 mA 以下） |
| 圧力ポート | φ 2.5mm |
| 質 量 | Approx. 8g |
| 駆動電圧 | 5 ± 10 %V DC |
| 消費電流 | 5 mA maximum |
※ 1 PA-100- □□□ D-S 型圧力範囲 A ポートーB ポート＝０〜定格圧力
PA-100- □□□ D-W 型圧力範囲 A ポートーB ポート＝ー定格圧力〜定格圧力
アナログ出力
◆駆動電圧5.0 V DC 入力時
| 項目/型式 | PA-100 | ||||||
|---|---|---|---|---|---|---|---|
| 100D-S | 200D-S | 500D-S | 100D-W | 200D-W | 500D-W | ||
| 出力電圧 | 0.5 ~ 4.5V | ||||||
| ゼロ電圧※１ | 0.5±0.08V | 2.5±0.08V | |||||
| スパン電圧※１ | 4.0±0.08V | 2.0±0.08V | |||||
| 出力電流 | 0.5mA max.（負荷抵抗 10 kΩ 以上) | ||||||
| 直線性／ヒステリシス | ±0.5%F.S. | ||||||
| 応答速度 | 5ms | ||||||
| 姿勢の影響 （ポート上向き→下向き） |
-2%F.S.max. | -1%F.S.max. | -0.4%F.S.max. | -2%F.S.max. | -1%F.S.max. | -0.4%F.S.max. | |
| 温度特性 0 ~ 50 °C （基準温度25 °C） | ZERO | ±5%F.S. | ±3%F.S. | ±2%F.S. | ±5%F.S. | ±3%F.S. | ±2%F.S. |
| SPAN | ±2%F.S. | ||||||
※１ 電源電圧に比例して変動します。
型式表示
| PA-100- | 100D-S |
|---|---|
|
シリーズ名 |
定格圧力 100D-S： 0 ~ 1 kPa {102 mmH2O} |
型式一覧表
| 型式 | 指示方式※1 | 定格圧力 | 最大圧力 | 破壊圧力 | CAD |
|---|---|---|---|---|---|
| PA-100-100D-S | 差圧 | 0 ~ 1kPa | 5kPa | 50kPa | |
| PA-100-200D-S | 差圧 | 0 ~ 2kPa | 10kPa | 50kPa | |
| PA-100-500D-S | 差圧 | 0 ~ 5kPa | 25kPa | 50kPa | |
| PA-100-100D-W | 差圧 | − 1 ~ 1kPa | ± 5kPa | 50kPa | |
| PA-100-200D-W | 差圧 | − 2 ~ 2kPa | ± 10kPa | 50kPa | |
| PA-100-500D-W | 差圧 | − 5 ~ 5kPa | ± 25kPa | 50kPa |
環境特性
| 試験項目 | 試験方法（条件 25 ± 5 °C） | 変動量 |
|---|---|---|
| 振動 | 10 ~ 500 Hz, 1.5 mm maximum/49 m/s2 , 3 directions for 2 hours each |
ゼロ電圧／スパン電圧 それぞれ最大 ± 2 %F.S.（100D/200D）、 及び ± 1 %F.S.（500D） |
| 衝撃 | 490 m/s2, 3 directions for 3 times each | |
| 圧力サイクル | 0 ~ Rated pressure, 106 cycles | |
| 耐湿性 | 40 °C, 90 ~ 95 %RH, 240 hrs. |

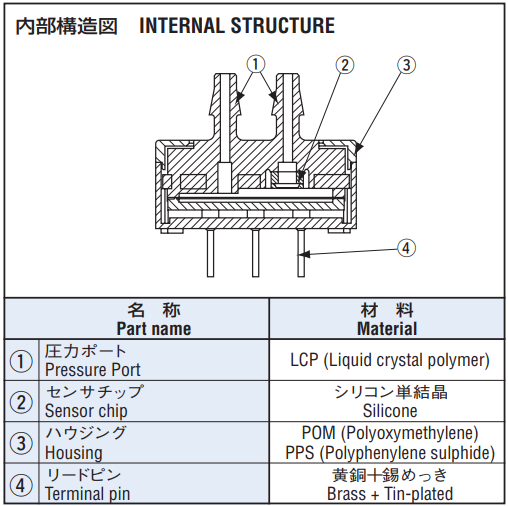

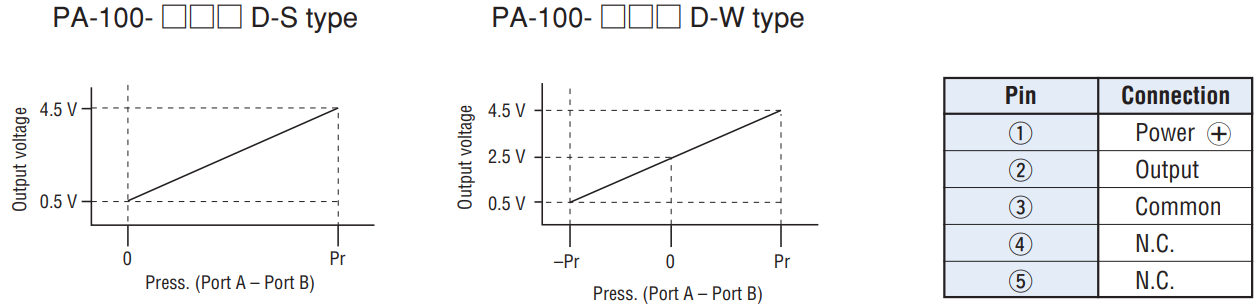

出力形態

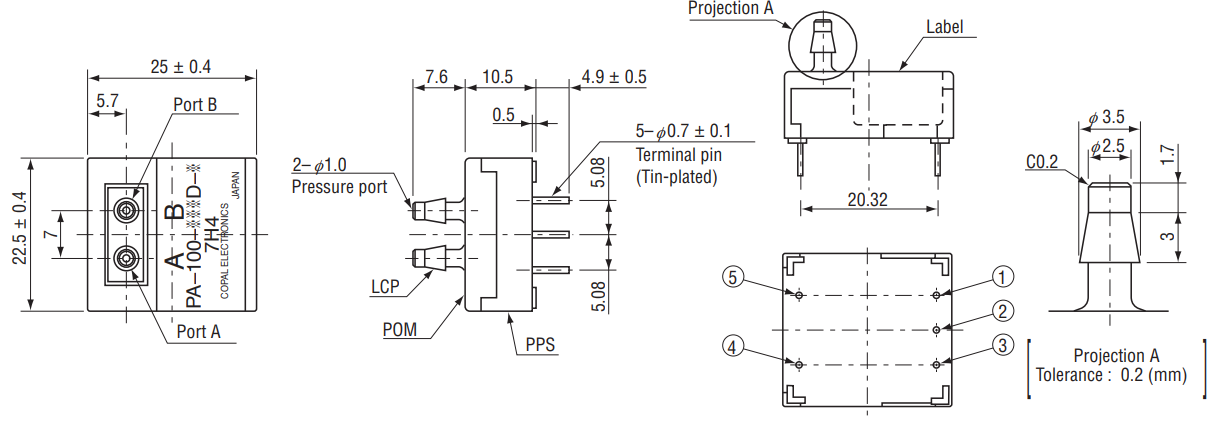

外形寸法図

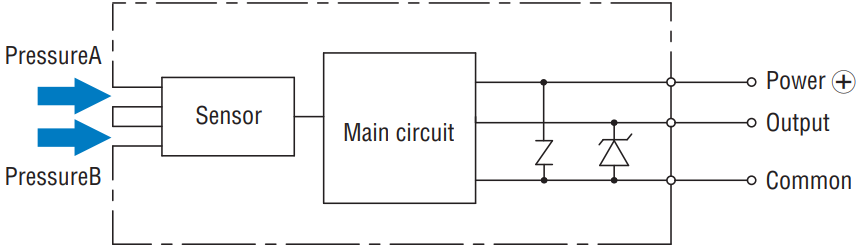

内部電気回路
|
|
