設定用ポテンショメータ M-22E10
設定用ポテンショメータ１０回転製品
FeaturesFeatures
-
10 回転
-
ローコストタイプ 当社比
-
緑測器製(D-12)ダイヤル取付可能
-
RoHS 指令対応
標準仕様
| 抵抗値許容差 | ± 5 % |
|---|---|
| 単独直線度 | ± 0.2 % |
| 残留抵抗 | 公称抵抗値の0.5 % または1 Ω のいずれか大きい方 |
| 有効電気的回転角度 | 3600° |
| 機械的回転角度 | 3600° +10° |
| 定格電力 | 2 W |
| 絶縁耐圧 | 1000 Vrms 1 min |
| 絶縁抵抗 | 1000 MΩ minimum(at DC 500 V) |
| 回転トルク | 9.81 {100}mN·m {gf·cm} maximum |
| ネジ締め強度 | 0.784 {8} N·m {kgf·cm} maximum (M-22E10-000) 0.588 {6} N·m {kgf·cm} maximum (M-22E10-050) |
| ストッパ強度 | 0.196 {2}N·m {kgf·cm} maximum |
| 摺動ノイズ | 20 Ω maximum(at 4 min-1) |
| 抵抗温度係数 | ± 50 ppm/°C |
| 使用温度範囲 | − 40 ~ 85°C |
| 回転寿命 | 25000 cycles |
| 質量 | Approx. 17g |
| 保護構造 | IP40 |
標準抵抗値・分解度・定格電圧・定格電流
| 公称抵抗値 (Ω) | 分解度（%） | 定格電圧（V） | 定格電流（mA） | |||
|---|---|---|---|---|---|---|
| 100 | 0.041 | 14.1 | 141.8 | |||
| 200 | 0.036 | 20.0 | 100.0 | |||
| 500 | 0.029 | 31.6 | 63.2 | |||
| 1 k | 0.025 | 44.7 | 44.7 | |||
| 2 k | 0.020 | 63.2 | 31.6 | |||
| 5 k | 0.014 | 100.0 | 20.0 | |||
| 10k | 0.018 | 141.1 | 14.1 | |||
| 20 k | 0.014 | 200.1 | 10.1 | |||
| 50 k | 0.011 | 200.0 | 6.3 | |||
| 100 k | ➡0.009 | ➡200.0 | ➡4.47 | |||
➡印の型式は受注生産となります。
型式表示
| M-22E10 | 100 |
|---|---|
|
シリーズ名 M-22E10, M-22E10-050 |
公称抵抗値（Ω） 100, 200, 500, 1 k, 2 k, 5 k, 10 k, 20 k, 50 k |
型式一覧表
| 型 式 | 回転数 | 公称抵抗値(Ω) | CAD |
|---|---|---|---|
|
M-22E10 抵抗値
|
10 turns | 100, 200, 500, 1 k, 2 k, 5 k,10 k, 20 k, 50 k | |
|
M-22E10-050 抵抗値 ※
|
10 turns | 100, 200, 500, 1 k, 2 k, 5 k,10 k, 20 k, 50 k |
定格電力軽減曲線

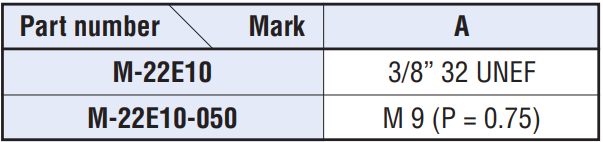

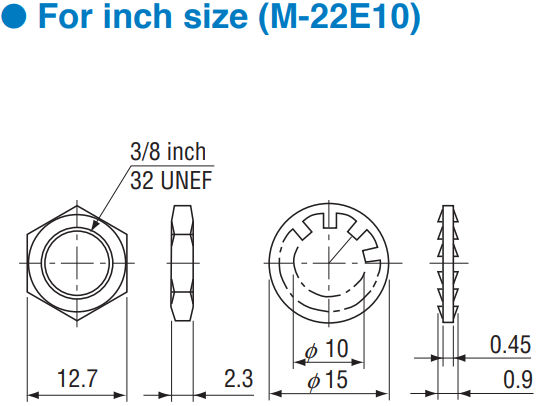

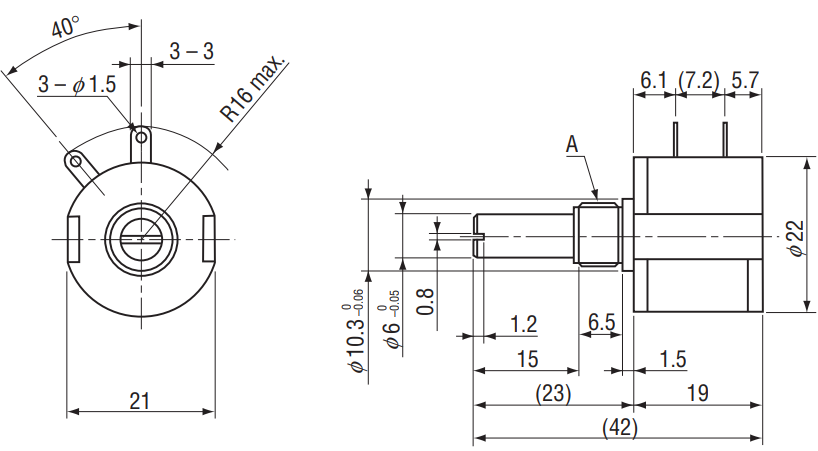

外形寸法図
- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
