設定用ポテンショメータ M-1305
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
設定用ポテンショメータ 5回転製品
FeaturesFeatures
-
5回転
-
コンパクトタイプ
-
RoHS 指令対応
標準仕様
| 抵抗値許容差 | ± 5 % |
|---|---|
| 単独直線度 | ± 0.5 % |
| 残留抵抗 | 公称抵抗値の2 % または4 Ω のいずれか大きい方 |
| 有効電気的回転角度 | 1800° |
| 機械的回転角度 | 1800° +10° |
| 定格電力 | 1 W |
| 絶縁耐圧 | 1000 Vrms 1 min |
| 絶縁抵抗 | 1000 MΩ minimum(at DC 500 V) |
| 回転トルク | 14.7 {150}mN·m {gf·cm} maximum |
| ネジ締め強度 | 0.98 {10} N·m {kgf·cm} maximum |
| ストッパ強度 | 0.147 {1.5}N·m {kgf·cm} maximum |
| 摺動ノイズ | 20 Ω maximum(at 4 min-1) |
| 抵抗温度係数 | ± 50 ppm/°C |
| 使用温度範囲 | − 40 ~ 85°C |
| 回転寿命 | 15000 cycles |
| 質量 | Approx. 7g |
| 保護構造 | IP40 |
標準抵抗値・分解度・定格電圧・定格電流
| 公称抵抗値 (Ω) | 分解度 (%) | 定格電圧 (V) | 定格電流 (mA) | |||
|---|---|---|---|---|---|---|
| 100 | 0.137 | 10.0 | 100.0 | |||
| 200 | 0.095 | 14.1 | 70.9 | |||
| 500 | 0.078 | 22.4 | 44.6 | |||
| 1 k | 0.057 | 31.6 | 31.6 | |||
| 2 k | 0.047 | 44.7 | 22.4 | |||
| 5 k | 0.051 | 70.7 | 14.1 | |||
| 10 k | 0.039 | 100.0 | 10.0 | |||
| 20 k | 0.032 | 141.4 | 7.1 | |||
➡印の型式は受注生産となります。
型式表示
| M-1305 | 100 |
|---|---|
|
シリーズ名 |
公称抵抗値（Ω） 100, 200, 500, 1 k, 2 k, 5 k, 10 k, 20 k |
型式一覧表
| 型 式 | 回転数 | 公称抵抗値(Ω) | CAD |
|---|---|---|---|
|
M-1305 抵抗値
|
5 turns
|
100, 200, 500, 1 k, 2 k, 5 k,10 k, 20 k
|
定格電力軽減曲線

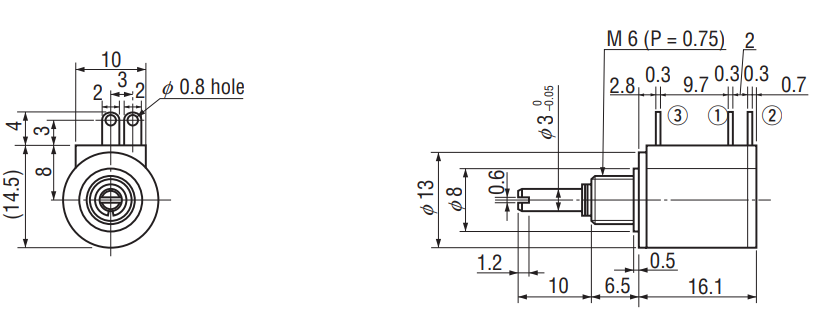

外形寸法図

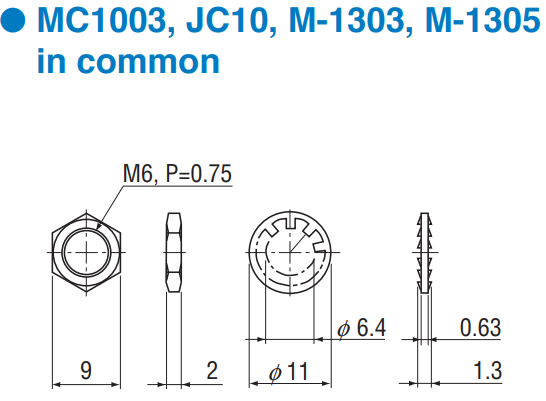

- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
