마이크로 스캐너 모터 특집

마이크로 스캐너 모터 특집

프롤로그

본 특집에서는 당사가 개발중인 마이크로 스캐너 모터에 대해 소개합니다.

수년에 걸쳐 쌓아온 정밀 가공 기술로 만들어진 획기적인 제품이 되었습니다. 다양한 분야에서 혁신적인 제품 창출에 기여할 것으로 기대되고 있습니다.

스캐너 모터의 종류

당사는 종래부터 폴리곤 방식의 스캐너 모터를 전개하고 있습니다. 이것을 최소한의 크기로 비약적인 소형화를 실현한 것이 마이크로 스캐너 모터입니다. 기타 일반적인 스캐너 모터의 종류로는 ,갈바노미터나 MEMS 스캐너 등을 들 수 있습니다.

당사 스캐너 모터 기술
폴리곤 스캐너 모터 마이크로 스캐너 모터
소형화

4면 미라를 사용하는 경우, 레이저 빔을 스캔하는 광각 범위는  120° 까지 확장합니다. 3면 미러 사용이라면, 한층 더 주사 범위는 광각으로 퍼져, 한 번에 여러면을 조사하면 360° 의 주위 모두를 커버하는 것도 가능합니다.

모터에 의해 폴리곤 미러를 회전시키는 유닛을 초소형으로 구성함으로써, 소형이면서 광각 범위의 레이저 스캔이 가능합니다.

기타 스캐너 모터 경쟁 기술
갈바노미터 MEMS 스캐너

일반적으로 갈바노미터의 스캐닝 범위는 기계적으로 ±20°, 광학적 조치를 실시해도  80° 가 한계입니다. 따라서 갈바노 단독으로는 폴리곤에 비해 좁은 광각 범위에서의 사용으로 제한됩니다.

MEMS 기술로 제조된 1장의 미러의 스캔 디바이스입니다. 반도체 기술과 소형 전자 구동 액추에이터를 복합시킨 디바이스로 소형화할 수 있는 이점이 있습니다. 그러나 주사각은  20°~40° 가 한계입니다.

 각 방식과의 비교   ~ 마이크로 스캐너의 우위성 ~

다음표는 각 스캐너 모터의 비교를 보여줍니다. 당사 마이크로 스캐너 모터는 기존의 폴리곤 스캐너 모터로 축적한 이점을 답습하면서 초소형화에 의해 사이즈면의 우위성도 갖추고 있습니다.
 마이크로스캐너갈바노미터MEMS
소형화
스캔 각도
재현성
해상도
내구성
작동 속도범위
비용

첨단 기술에 맞는 뛰어난 잠재력

당사의 마이크로 스캐너 모터는 공간 절약형 레이저 스캔 환경에 권장되고 있습니다. 현재 화제의 망막 디스플레이를 사용한 웨러블 디바이스를 비롯해 첨단 기술 용도로 그 가능성은 무한히 퍼지고 있을 것입니다.

1. 홀로그램, VR
2. AR 글래스
3. 헤드업 디스플레이
4. LiDAR
자율 이동 로봇용
소형 드론용

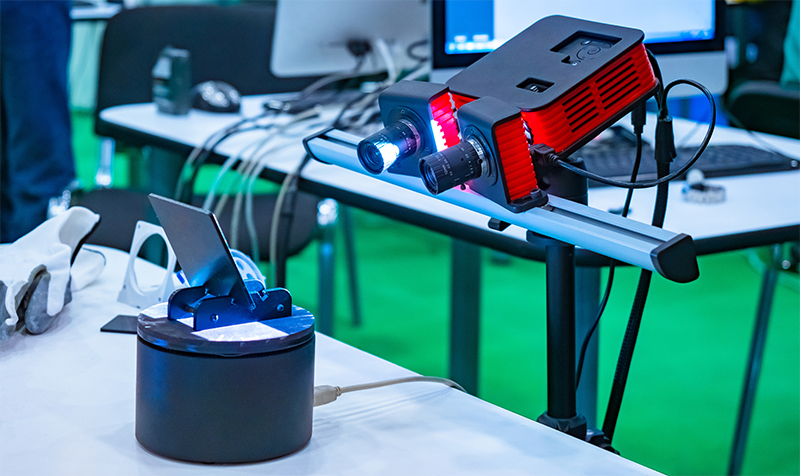

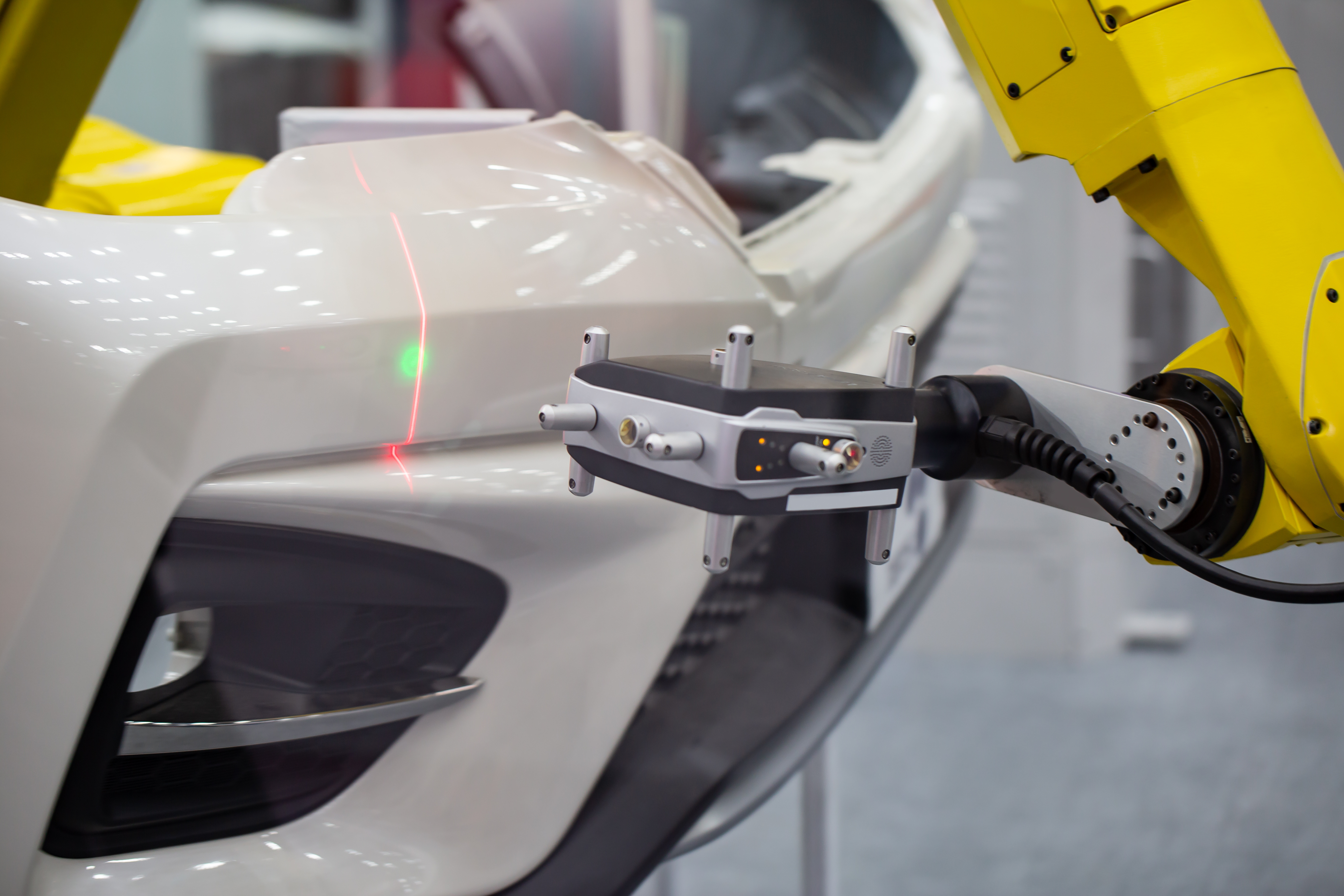

5. 3차원 측정기 (CMM)

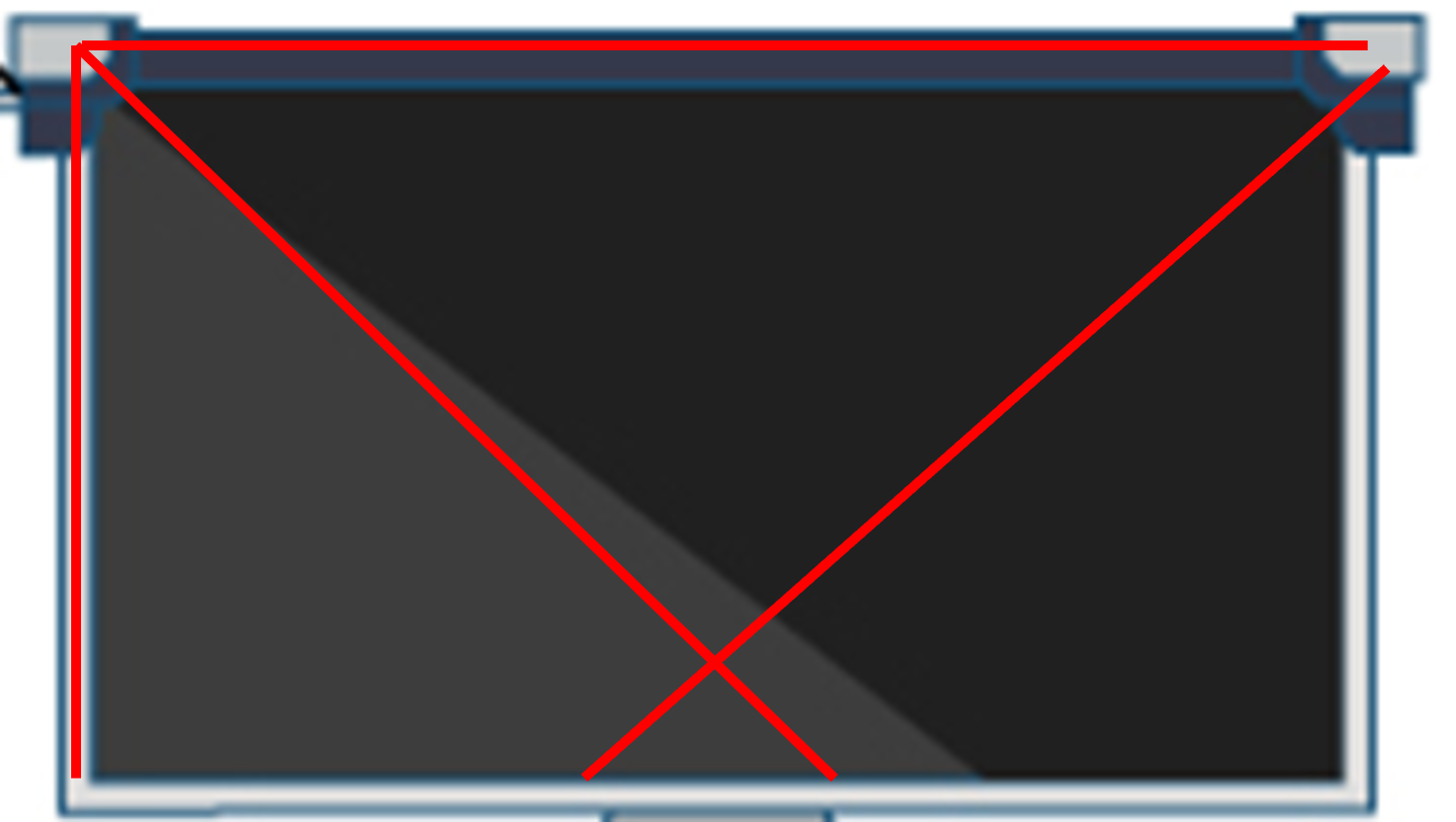

6. 외부부착형 터치스크린
레이저 스캐닝으로 위치 인식
레이저 스캐닝으로 위치 인식

참고 사양

  • 무게: 2.2 g, 크기: 아래 참조
  •
    회전수 1000 ~ 8000 r/min
    지터 0.01 ~ 0.15 %
    틸트 80 ~ 200 arcsec
    모터 전력 (회로 제외) 30 mW ~ 500 mW

    ※개발품이므로, 예고 없이 사양 변경이 되는 경우가 있습니다.

당사 폴리곤 스캐너 모터와 비교

이렇게 작습니다 !!
이렇게 작습니다!

마이크로 스캐너 모터의 검토나 요망・상세 확인은 언제든지 아래 버튼으로 당사에 문의하십시오. 여러분으로부터의 요구를 기다리고 있습니다.
