マイクロブロワ 特集

• 長寿命

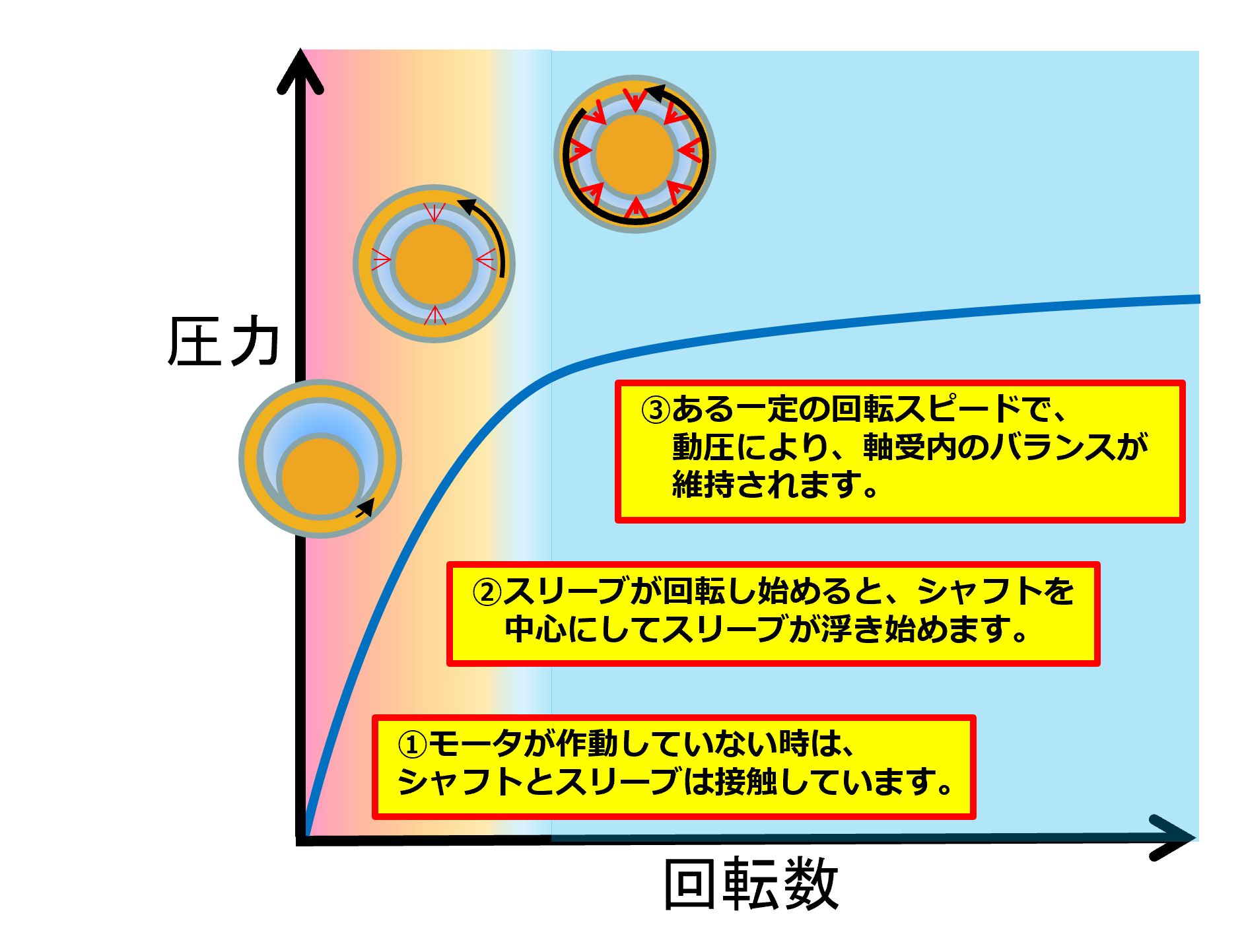

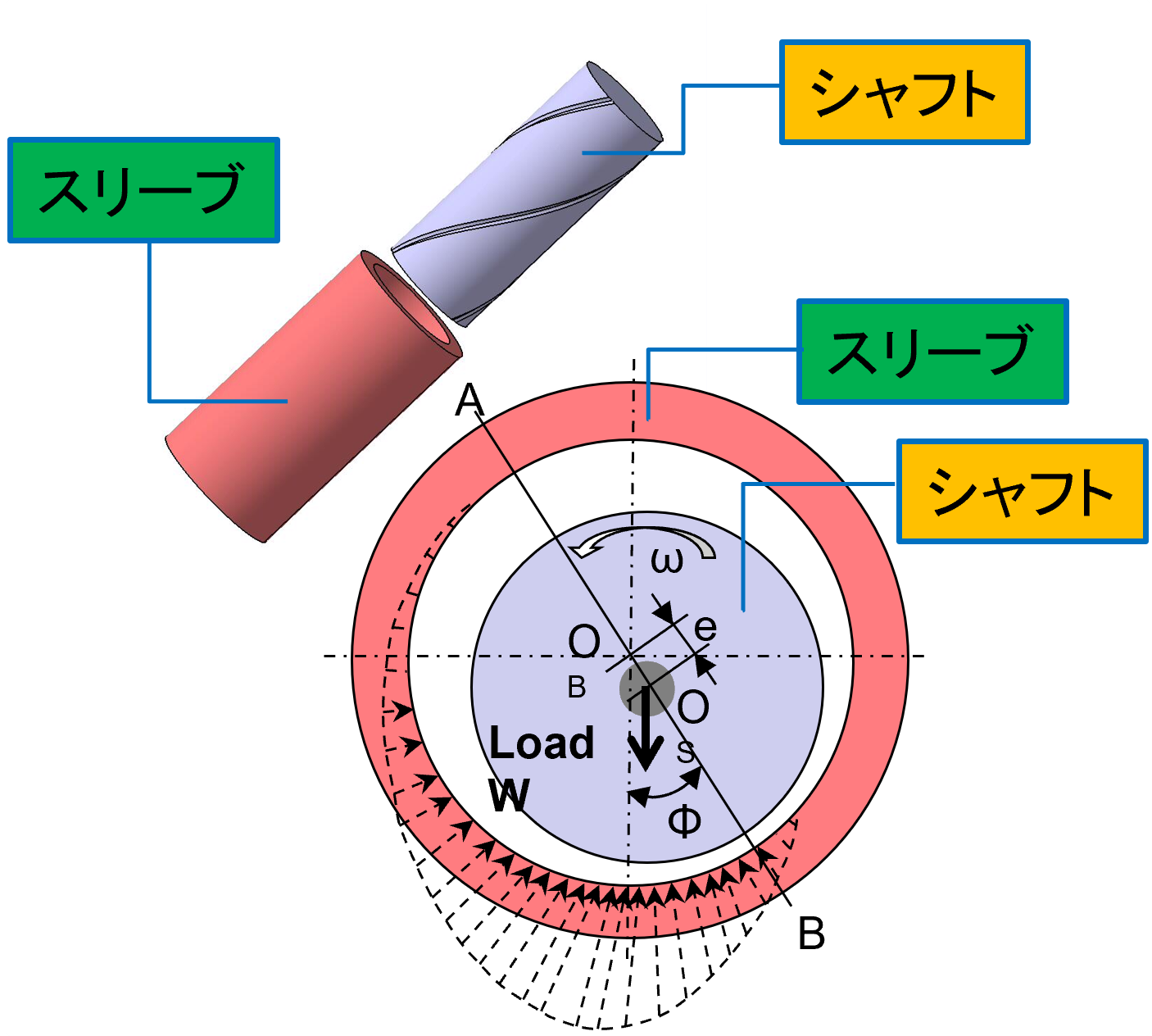

• 一般的なボール軸受、オイル軸受構造のモータは温度に依存し寿命が低下しますが、当社の空気動圧軸受技術は、軸受を構成する材料劣化がない限り、温度依存性がないため寿命は半永久的に回すことができます。
• 当社の空気動圧軸受技術は、軸受内部にオイルを使用していないため、オイル漏れを心配することはなく、オイルフリー、環境にも配慮した構造体となります。
• 空気動圧軸受の非接触構造体とバランシング最適化により、他の軸受に比べて振動レベルが圧倒的に低くなります。
• 他軸受にはない超高速回転による高風量・高静圧を生み出しています。

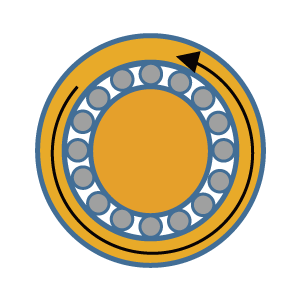

• ボール軸受

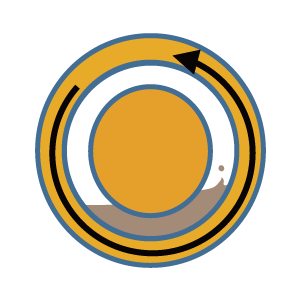

• オイル軸受
• 空気動圧軸受

ロータブレード部分に関しては 当社オリジナルの形状を施した小型インペラにより、低騒音を実現し、さらに高静圧を生み出す一役も担っております。

• 高静圧・ハイパワー

• 驚異の低振動

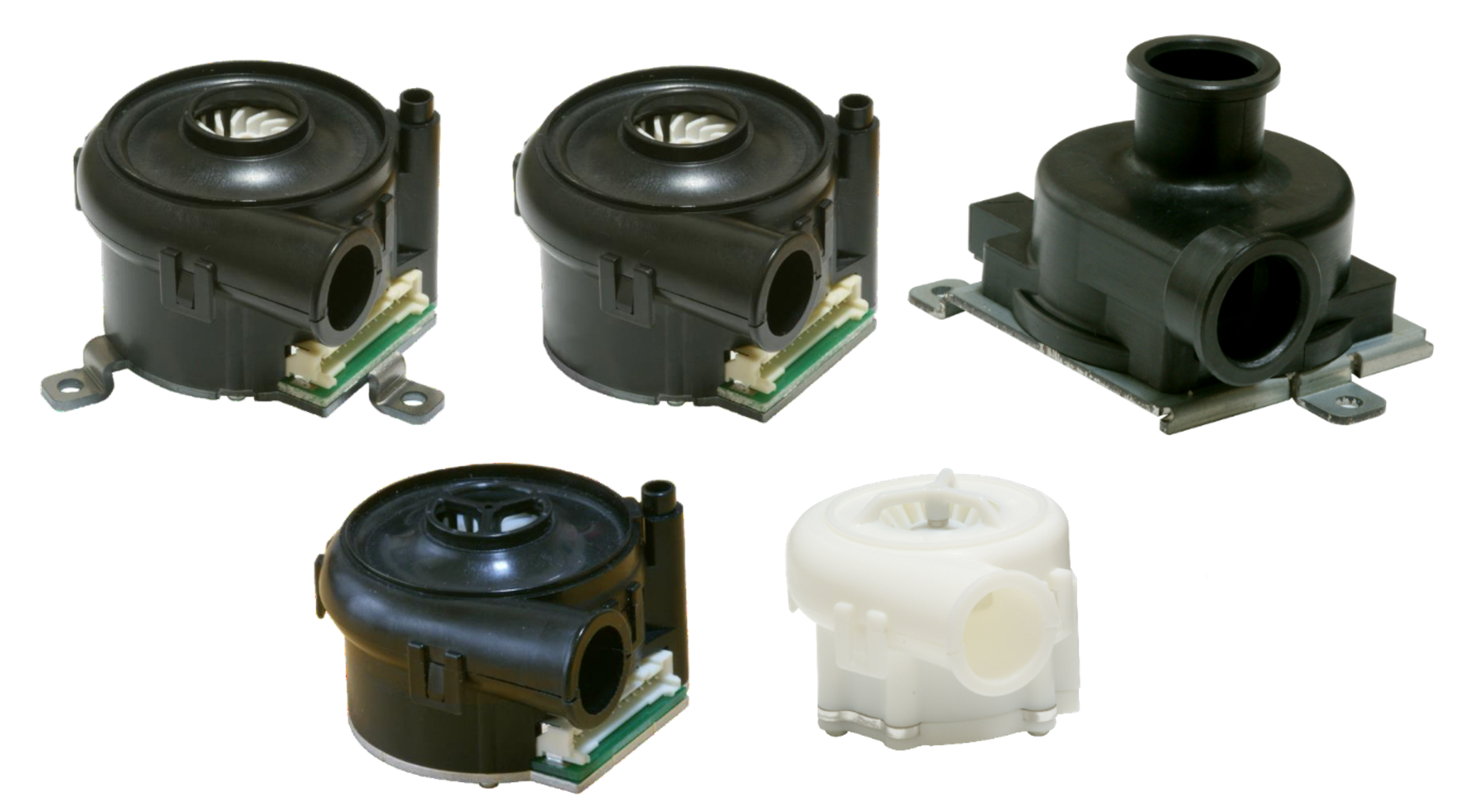

超軽量・超小型

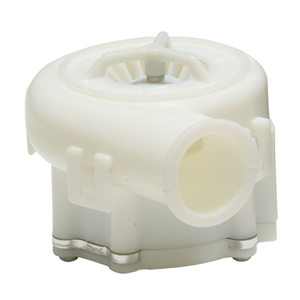

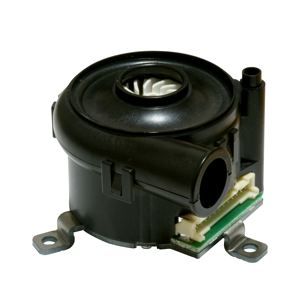

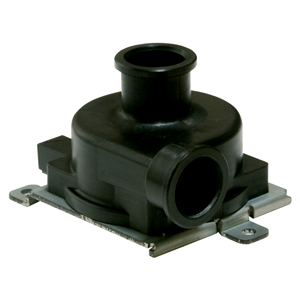

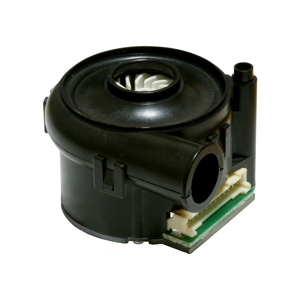

マイクロブロワのもう一つの特徴は、小型・軽量であり、TF029シリーズは特に軽量で、重さは、僅か55gです。CPAPの製品にも収まります。TF037シリーズは、72 ～ 165gの製品で軽量であり、燃料電池システムなどにも最適なサイズ感です。



仕様一覧

• 圧力と風量の値は、参考値であり、保証ではありません。

特性図

TF037シリーズ

⦿ 24V P-Q／Q-I 特性

⦿ 12V P-Q／Q-I 特性

TF029シリーズ

⦿ 24V P-Q／Q-I 特性

⦿ 12V P-Q／Q-I 特性

• 上記は流量不可変化に応じた圧力と風量の変化を示したP-Qカーブ特性を示します。
• 圧力と風量の値は、参考値であり、保証ではありません。



アプリケーション

※業務用プリンタ内の粉塵吹き飛ばしの用途等でもお勧めです。

セット販売

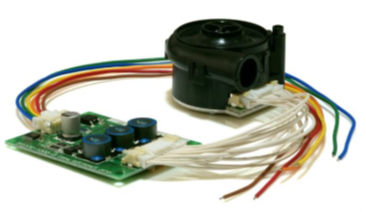

• 試作評価用として、本体＋ドライバ＋ハーネス（付属品）のセット販売もしております。

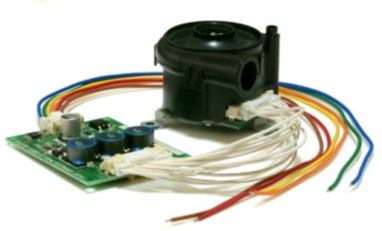

型式	TF037F-2000-P

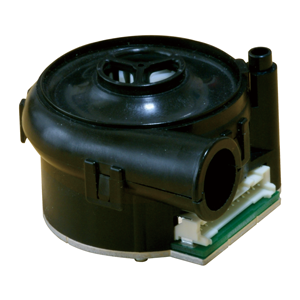

セット内容	マイクロブロワ本体				TF037F-2000-F
	ドライバ				TF037-1001-D
	ハーネス⓵				ドライバマイクロブロワ接続用
	ハーネス②				ドライバ電源接続用

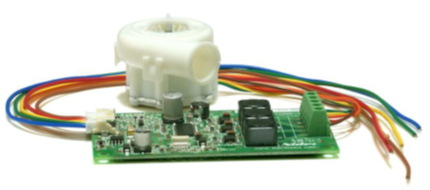

型式	TF029B-1000-P
セット内容	マイクロブロワ本体				TF029B-1000-F
	ドライバ				TF029B-1001-D
	ハーネス				ドライバマイクロブロワ接続用

• TF029Bのセットは、ドライバへの接続リード線がマイクロブロワから直出しタイプのため、ハーネスはドライバ-電源接続用の1本のみとなります。

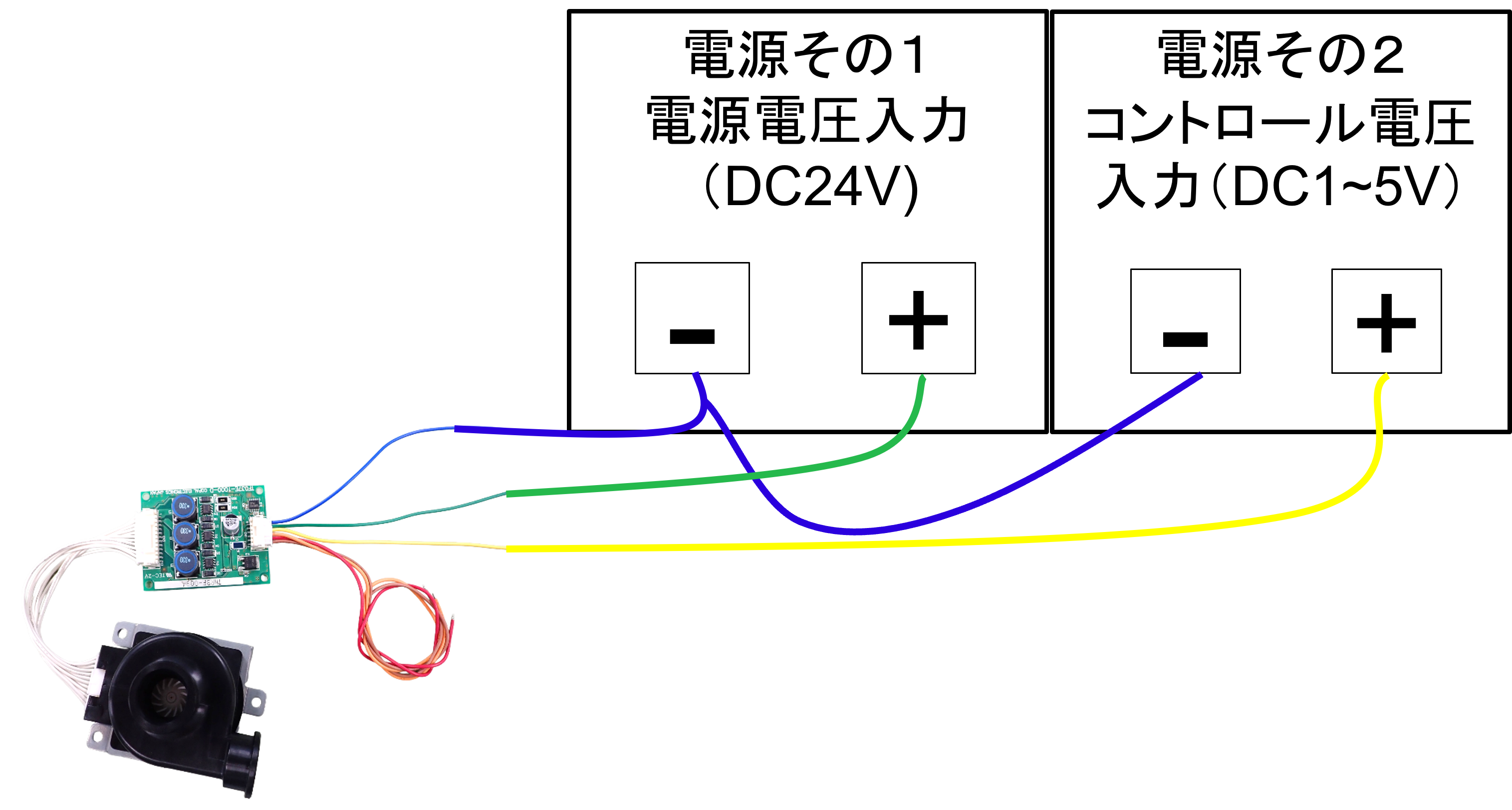

接続方法

• 以下図で使用していない茶・赤・橙色の線は、基本動作では使用しません。エラーやブレーキ、回転数確認用です。
