微型鼓風機 專題
Chapter 1
- 緊湊輕量的微型鼓風機具有
令人驚嘆的長壽命、低振動和高靜壓性能！
風扇的類型包括軸流風扇、貫流風扇以及離心式風扇(渦輪風扇)等。而本次介紹的微型鼓風機, 則是採用本公司獨有的空氣動壓軸承技術打造的渦輪風扇。儘管體積超小、重量輕巧, 但本公司的微型鼓風機依然具備強勁的動力表現, 實現了驚人的超長壽命與低振動特性。以下將為您詳細介紹這款高端產品的卓越性能。
- － 目錄 －
- 1. 結構和特點
- 2. 規格
- 3. 應用
- ～ TF037系列 ～
- ～ TF029系列 ～
- 4. 成套銷售
- 5. 連接方式
微型鼓風機最大特徵的空氣動壓軸承是!?

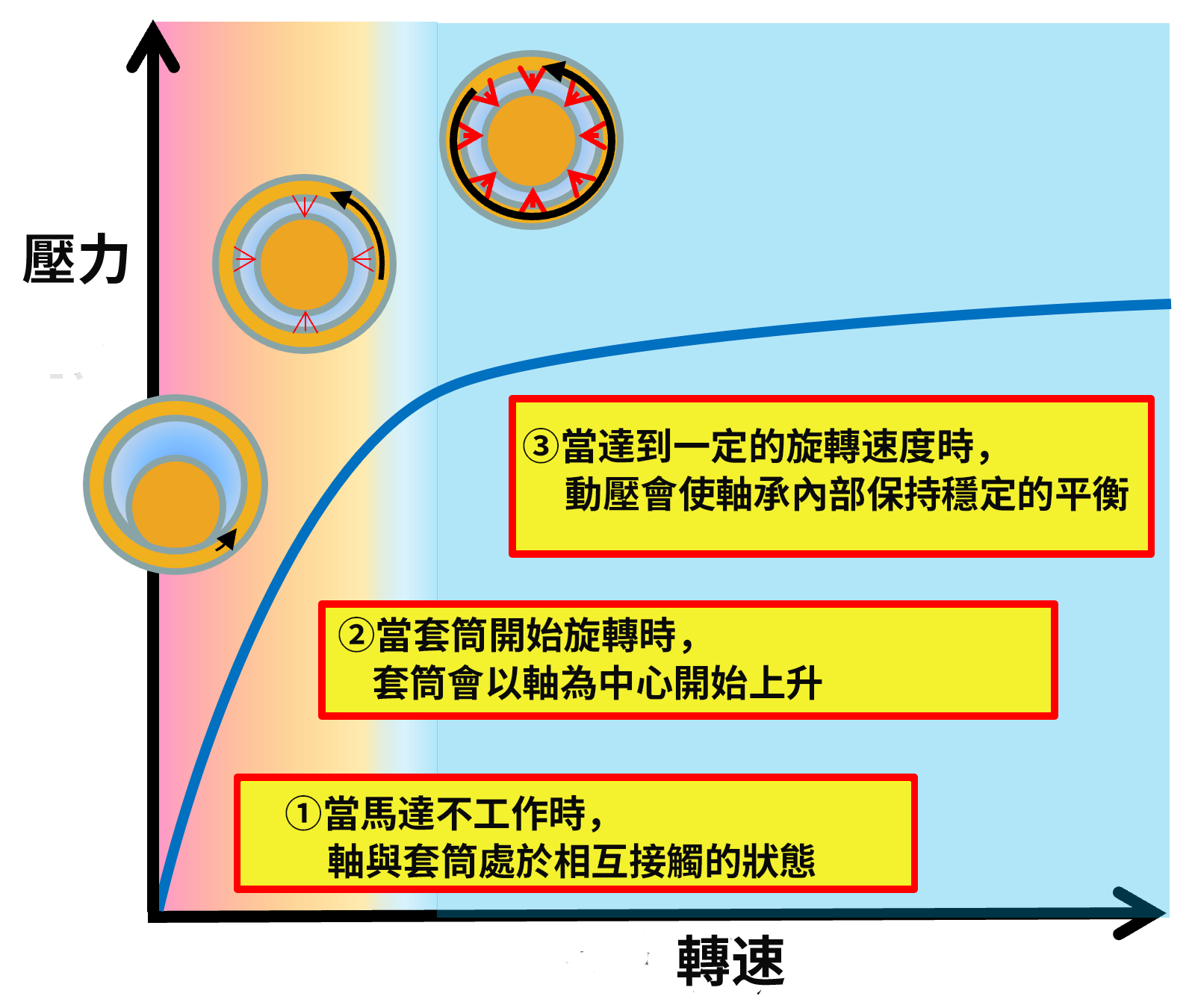

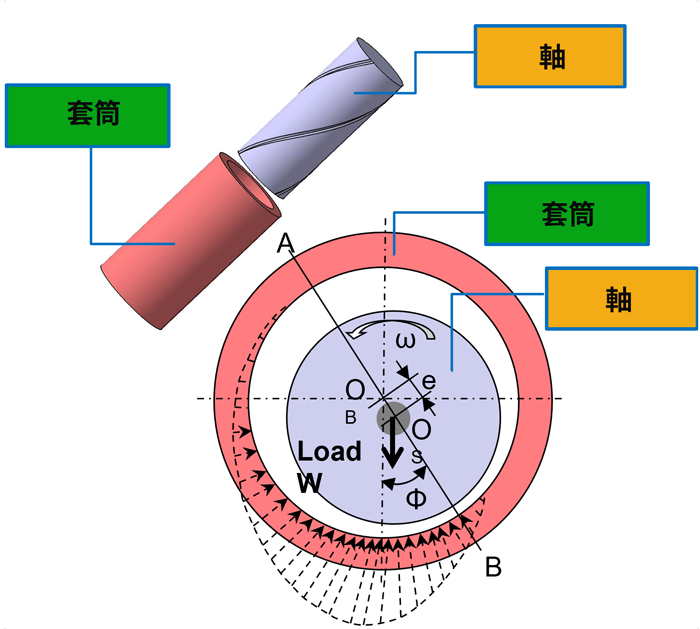

我們自主開發的空氣動壓軸承具有在微型鼓風機運轉時, 使轉軸與軸套保持非接觸狀態的特性。透過高速旋轉所形成的氣膜, 避免了轉軸與軸套的磨損。因此, 實現了高靜壓、長壽命以及低噪音的產品特性。
-
※下圖僅為目視基準。※下圖僅為目視基準。
-
長壽命・低振動・高功率
- 長壽命
- 一般的球軸承和油軸承結構的馬達會因溫度變化而導致壽命下降, 但本公司開發的空氣動壓軸承技術在軸承材料未發生劣化的情況下幾乎不受溫度影響, 因此可實現近似半永久的壽命。
- 我們的空氣動壓軸承的內部不使用任何油脂, 無需擔心漏油問題, 實現了無油化設計, 同時對環境也更加友好。
- 透過非接觸式的空氣動壓結構以及優化的動平衡, 我們的產品相比其他軸承類型展現出極低的振動水平。
- 透過其他軸承無法實現的超高速旋轉, 從而產生更高風量與高靜壓性能。
球軸承
含油軸承
空氣動壓軸承
在轉子葉片部分, 我們採用了本公司獨有設計的小型葉輪, 不僅實現了低噪音表現, 同時也在提升高靜壓性能方面發揮了關鍵作用。
- 高靜壓・高功率
- 透過展示充氣氣墊、噴射水滴等高靜壓的高性能表現, 我們展示了其強大的動力。其輸出功率之高, 甚至能夠將硬式棒球懸浮起來。
- 令人驚嘆的低振動
- 這是一段利用硬幣對比本公司與其他廠商鼓風機振動情況的影片。此外, 也使用透明杯子來直觀展示振動狀態, 歡迎觀看。
超輕量・超小型

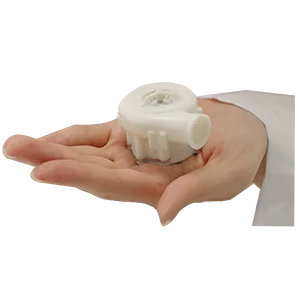

微型鼓風機的另一個特點是其小型化與輕量化。TF029系列尤為輕便, 重量僅55g, 可輕鬆應用於CPAP設備。TF037系列的重量為72～165g, 同樣屬於輕量級產品, 非常適合作為家用燃料電池系統等設備的理想尺寸選擇。
TF037系列
TF029系列
規格
| 型號 | TF037C-2100-F | TF037C-2000-F | TF037E-2000-F | TF037F-2000-F | TF029B-1000F |
|---|---|---|---|---|---|
| 圖片 |
|
|
|
|
|
| 驅動電壓範圍 | DC 10 ~ 30 V | DC 12 ~ 27 V | |||
| 額定功率電流 | 0.9 A 以下 | 0.62 A 以下 (DC 24 V) | |||
| 額定功耗 | 21.6 W 以下 | 14.9 W 以下 (DC 24 V) | |||
| 運轉速度範圍 | 6,000 ～ 45,000 rpm | 36,000 rpm | |||
| 最小流量 | 5 L /min | 10 L / min | |||
| 最高速度 | 45,000 r / min | 50000 r / min | |||
| 噪 音 | 65.0 dB (A) 以下 | ||||
| 質 量 | 94 g | 90 g | 165 g | 72 g | 55 g |
| 安裝腳 | 有 | 無 | 無 | 無 | 無 |
| 用 途 | 一般工業用途等 |
一般工業用途等 |
燃料電池應用等 ※快速緊固件 P14 |
大型CPAP應用 | 小型CPAP應用 |
| 參 考 | 所用樹脂材料符合UL94 V0標準 | 所用樹脂材料符合FDA標準 | |||
- 壓力和風量的數值為參考值, 不作為保證。
特性
TF037系列

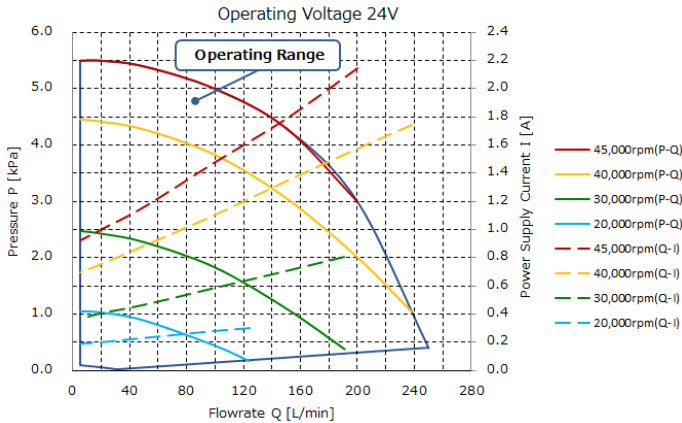

⦿ 24V P-Q／Q-I 特性

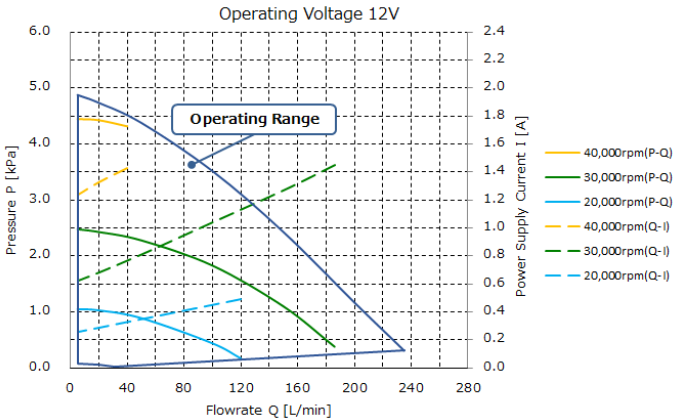

⦿ 12V P-Q／Q-I 特性
TF029系列

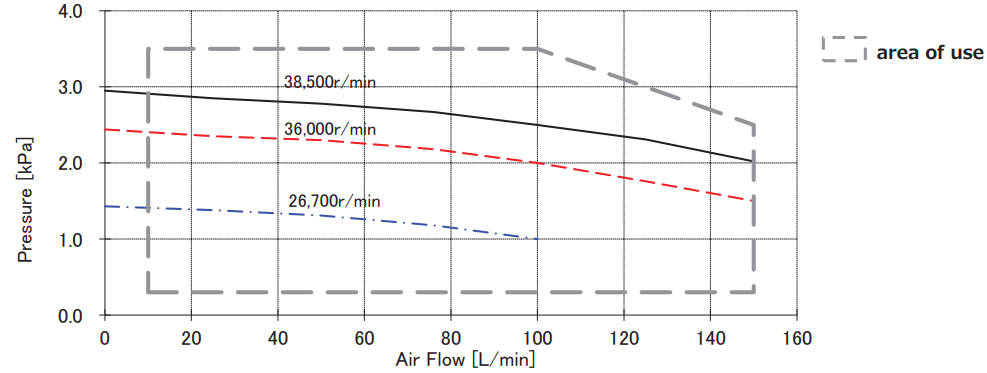

⦿ 24V P-Q／Q-I 特性

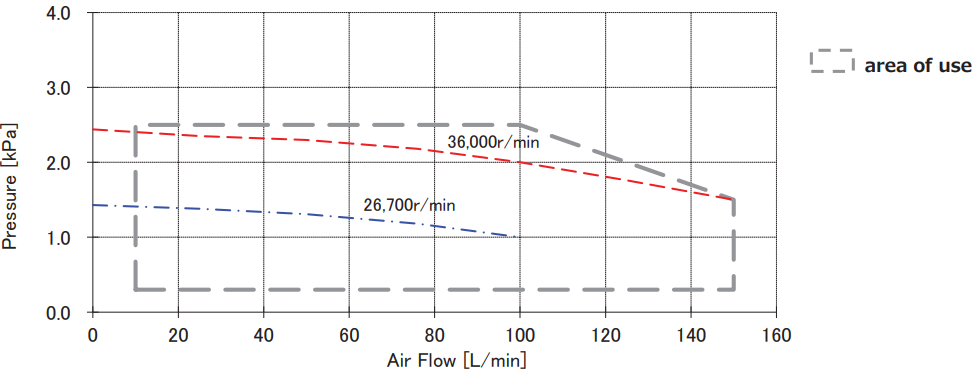

⦿ 12V P-Q／Q-I 特性
- 上述曲線表示在流量不可變的條件下, 壓力與風量變化的P–Q 曲線特性。
- 壓力和風量的數值為參考值, 不作為保證。
應用
- 可以透過家用燃料電池系統中的應用案例, 詳細了解微型鼓風機的使用方式更詳細的了解。
- 透過人體模型展示了微型鼓風機在CPAP設備內部的安裝方式, 以及其在實際使用中的具體工作原理。
CPAP
空氣淋浴
3D印表機
伺服器
離子產生器
旅遊景點
※也非常適合商用印表機內部的粉塵吹除等用途。
套裝銷售

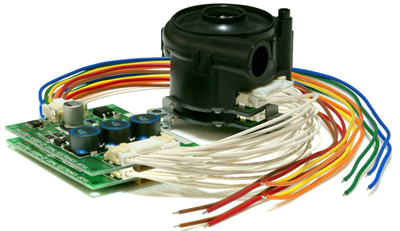

- 作為試作評估用, 我們也提供本體＋驅動器＋線束(附屬品)的套裝銷售。
| 型號 | TF037C-2100-P | ||||
|---|---|---|---|---|---|
| 套裝詳情 | 微型鼓風機本體 | TF037C-2100-F | |||
| 驅動器 | TF037-1001-D | ||||
| 線束⓵ | 用於連接驅動器和微型鼓風機 | ||||
| 線束② | 用於驅動器和電源連接 | ||||
| 型號 |
TF037F-2000-P | ||||
|---|---|---|---|---|---|
| 套裝詳情 | 微型鼓風機本體 | TF037F-2000-F | |||
| 驅動器 | TF037-1001-D | ||||
| 線束⓵ | 用於連接驅動器和微型鼓風機 | ||||
| 線束② | 用於驅動器和電源連接 | ||||

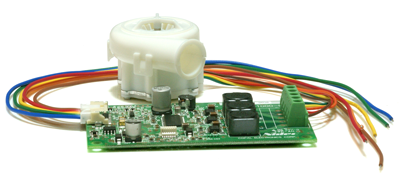

| 型號 | TF029B-1000-P | ||||
|---|---|---|---|---|---|
| 套裝詳情 | 微型鼓風機本體 | TF029B-1000-F | |||
| 驅動器 | TF029B-1001-D | ||||
| 線束 | 用於連接驅動器和微型鼓風機 | ||||
由於 TF029B 套裝中微型鼓風機連接至驅動器的引線為直出式, 因此線束僅需一條, 用於驅動器與電源的連接。
如何連接
- 請準備兩台直流電源, 並按照下圖進行配線。
- 電源1用於驅動電路電源, 需設定為DC24V。
(電流容量建議為 3A 以上) - 電源2用於調整轉速, 可在1V至5V之間調整以改變轉速。以上即為基本送風運轉所需的配線與電壓調節內容。
下圖中未使用的棕色、紅色和橙色線在基本運轉中不會使用, 它們用於錯誤信號、煞車以及轉速檢測。
| 端子編號(線束側) | 線條顏色 | 端子名稱 | 內容 |
|---|---|---|---|
| 1 | 棕色 | Error | 錯誤輸出 |
| 2 | 紅色 | FG | 旋轉訊號輸出 |
| 3 | 橘色 | BR | 短路制動 |
| 4 | 黃色 | CNT | 控制電壓輸入 |
| 5 | 綠色 | Vcc | 輸入電源電壓 |
| 6 | 藍色 | GND | GND |
