微型鼓风机 特集
Chapter 1
- 紧凑轻量的微型鼓风机具有
令人惊叹的长寿命、低振动和高静压性能！
风扇的类型包括轴流风扇、贯流风扇以及离心式风扇(涡轮风扇)等。而本次介绍的微型鼓风机, 则是采用本公司独有的空气动压轴承技术打造的涡轮风扇。尽管体积超小、重量轻巧, 但本公司的微型鼓风机依然具备强劲的动力表现, 实现了惊人的超长寿命与低振动特性。以下将为您详细介绍这款高端产品的卓越性能。
- － 目录 －
- 1. 结构和特点
- 2. 规格
- 3. 应用
- ～ TF037系列 ～
- ～ TF029系列 ～
- 4. 成套销售
- 5. 连接方式

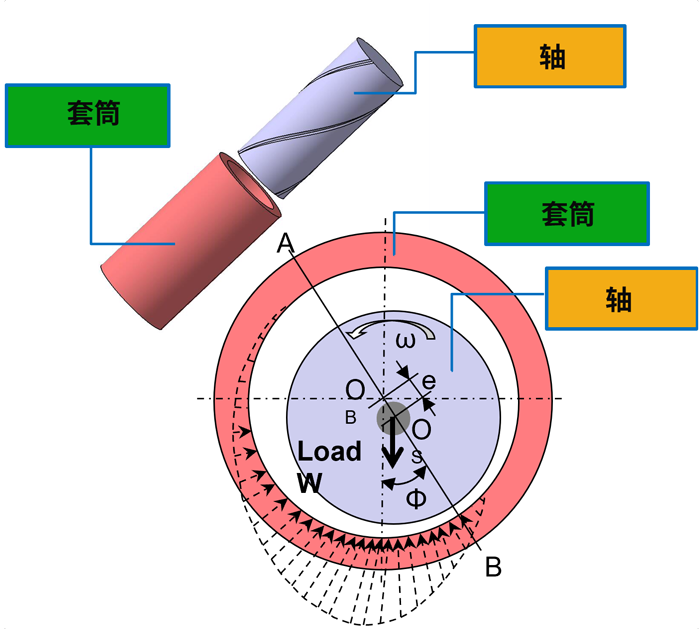

微型鼓风机最大特征的空气动压轴承是!?

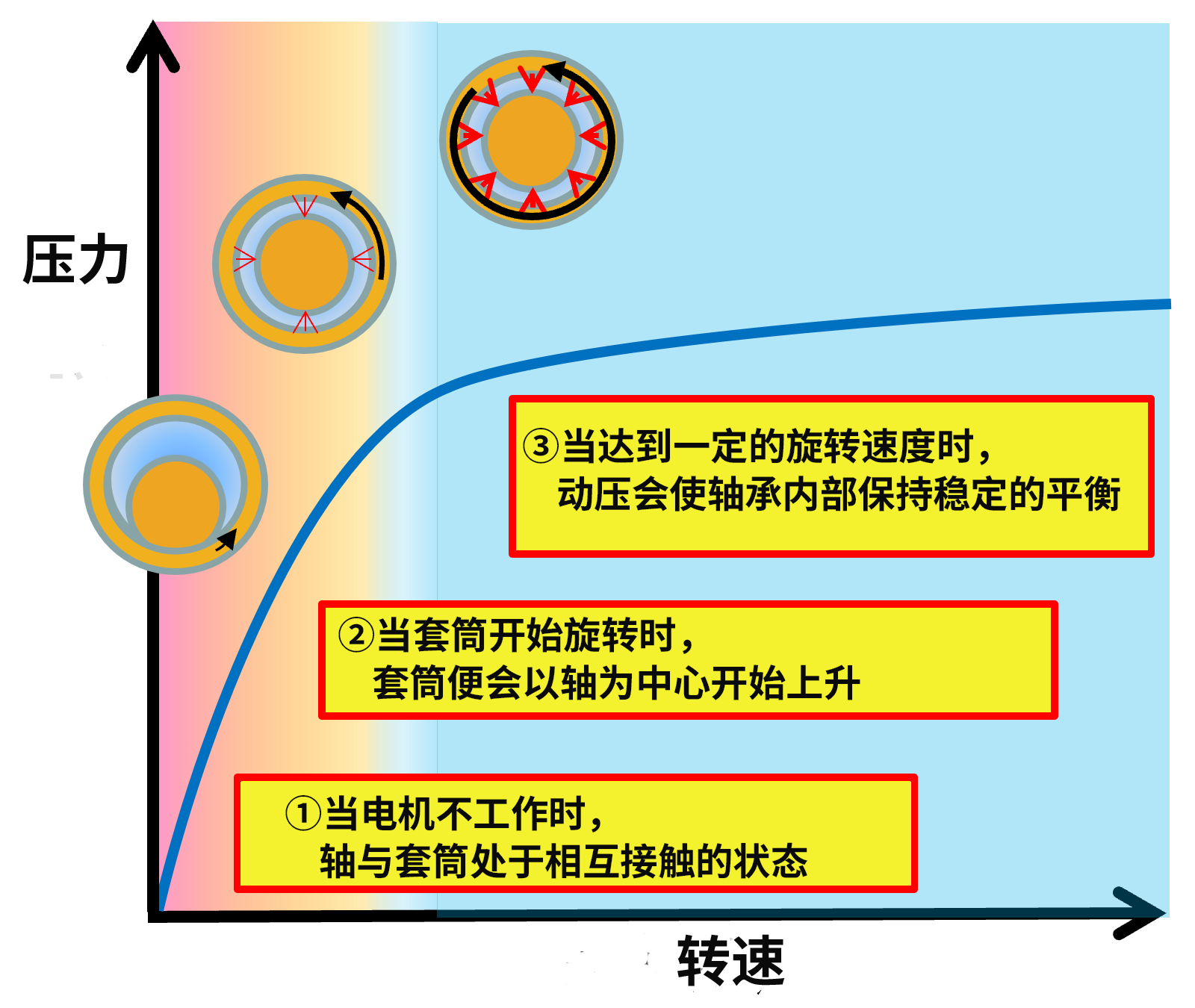

我们自主开发的空气动压轴承具有在微型鼓风机运转时, 使转轴与轴套保持非接触状态的特点。通过高速旋转所形成的气膜, 避免了转轴与轴套的磨损。因此, 实现了高静压、长寿命以及低噪音的产品特性。
-
※下图仅为目视基准※下图仅为目视基准
-
长寿命・低振动・高功率
- 长寿命
- 一般的球轴承和油轴承结构的马达会因温度变化而导致寿命下降, 但本公司开发的空气动压轴承技术在轴承材料未发生劣化的情况下几乎不受温度影响, 因此可实现近似半永久的寿命。
- 我们的空气动压轴承的内部不使用任何油脂, 无需担心漏油问题, 实现了无油化设计, 同时对环境也更加友好。
- 通过非接触式的空气动压结构以及优化的动平衡, 我们的产品相比其他轴承类型展现出极低的振动水平。
- 通过其他轴承无法实现的超高速旋转, 从而产生更高风量与高静压性能。
球轴承
含油轴承
空气动压轴承
在转子叶片部分, 我们采用了本公司独有设计的小型叶轮, 不仅实现了低噪音表现, 同时也在提升高静压性能方面发挥了关键作用。
- 高静压・高功率
- 通过演示充气气垫、喷射水滴等高静压的高性能表现, 我们展示了其强大的动力。其输出功率之高, 甚至能够将硬式棒球悬浮起来。
- 令人惊叹的低振动
- 这是一段利用硬币对比本公司与其他厂商鼓风机振动情况的视频。此外, 还使用透明杯子来直观展示振动状态, 欢迎观看。
超轻量・超小型
微型鼓风机的另一大特点是其小型化与轻量化。TF029系列尤为轻便, 重量仅为55g, 可轻松应用于CPAP设备中。TF037系列的重量为72～165g, 同样属于轻量级产品, 非常适合作为家用燃料电池系统等设备的理想尺寸选择。
TF037系列
TF029系列
规格
| 型号 | TF037C-2100-F | TF037C-2000-F | TF037E-2000-F | TF037F-2000-F | TF029B-1000F |
|---|---|---|---|---|---|
| 照片 |
|
|
|
|
|
| 驱动电压范围 | DC 10 ~ 30 V | DC 12 ~ 27 V | |||
| 额定功率电流 | 0.9 A 以下 | 0.62 A 以下 (DC 24 V) | |||
| 额定功耗 | 21.6 W 以下 | 14.9 W 以下 (DC 24 V) | |||
| 运行速度范围 | 6,000 ～ 45,000 rpm | 36,000 rpm | |||
| 最小流量 | 5 L /min | 10 L / min | |||
| 最高速度 | 45,000 r / min | 50000 r / min | |||
| 噪 音 | 65.0 dB (A) 以下 | ||||
| 质 量 | 94 g | 90 g | 165 g | 72 g | 55 g |
| 安裝脚 | 有 | 无 | 无 | 无 | 无 |
| 用 途 | 一般工业用途等 |
一般工业用途等 |
燃料电池应用等 ※快速紧固件 P14 |
大型CPAP应用 | 小型CPAP应用 |
| 备 注 | 所用树脂材料符合UL94 V0标准 | 所用树脂材料符合FDA标准 | |||
- 压力和风量的数值为参考值, 不作为保证。
特性
TF037系列
⦿ 24V P-Q／Q-I 特性
⦿ 12V P-Q／Q-I 特性
TF029系列
⦿ 24V P-Q／Q-I 特性
⦿ 12V P-Q／Q-I 特性
- 上述曲线表示在流量不可变的条件下, 压力与风量变化的P–Q 曲线特性。
- 压力和风量的数值为参考值, 不作为保证。
应用
请从3分50秒开始观看TF037系列应用
- 可以通过家用燃料电池系统中的应用案例, 详细了解微型鼓风机的使用方式更详细的了解。
请从4分10秒开始观看TF029系列应用
- 通过人体模型演示了微型鼓风机在CPAP设备内部的安装方式, 以及其在实际使用中的具体工作原理。
CPAP
空气淋浴
3D打印机
服务器
离子发生器
旅游景点
※也非常适用于商用打印机内部的粉尘吹除等用途。
套装销售
- 作为试作评估用, 我们也提供本体＋驱动器＋线束(附属品)的套装销售。
| 型号 | TF037C-2100-P | ||||
|---|---|---|---|---|---|
| 套装详情 | 微型鼓风机本体 | TF037C-2100-F | |||
| 驱动器 | TF037-1001-D | ||||
| 线束⓵ | 用于连接驱动器和微型鼓风机 | ||||
| 线束② | 用于驱动器和电源连接 | ||||
| 型号 |
TF037F-2000-P | ||||
|---|---|---|---|---|---|
| 套装详情 | 微型鼓风机本体 | TF037F-2000-F | |||
| 驱动器 | TF037-1001-D | ||||
| 线束⓵ | 用于连接驱动器和微型鼓风机 | ||||
| 线束② | 用于驱动器和电源连接 | ||||
| 型号 | TF029B-1000-P | ||||
|---|---|---|---|---|---|
| 套装详情 | 微型鼓风机本体 | TF029B-1000-F | |||
| 驱动器 | TF029B-1001-D | ||||
| 线束 | 用于连接驱动器和微型鼓风机 | ||||
由于TF029B 套装中微型鼓风机连接至驱动器的引线为直出式, 因此线束仅需一条, 用于驱动器与电源的连接
如何连接

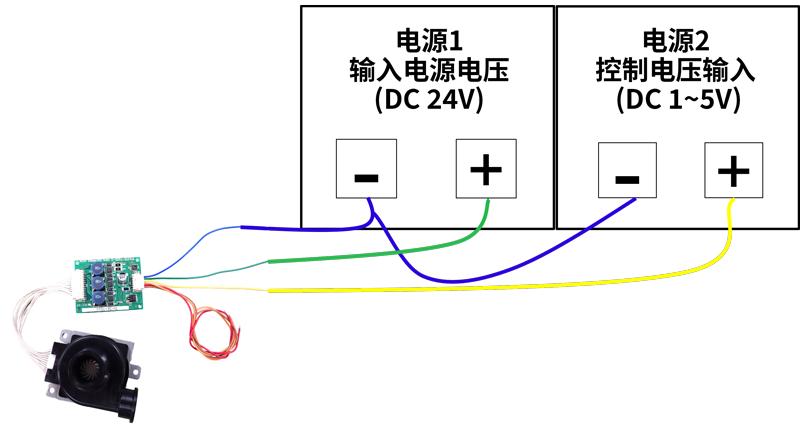

- 请准备两台直流电源, 并按照下图进行配线。
- 电源1用于驱动电路电源, 需设定为DC24V。
(电流容量建议为 3A 以上) - 电源2用于调节转速, 可在1V至5V之间调节以改变转速。以上即为基本送风运行所需的配线与电压调节内容
在下图中未使用的棕色、红色和橙色线在基本运转中不会使用, 用于错误信号、刹车以及转速检测。
| 端子编号(线束侧) | 线条颜色 | 端子名 | 內容 |
|---|---|---|---|
| 1 | 棕色 | Error | 错误输出 |
| 2 | 红色 | FG | 旋转信号输出 |
| 3 | 橙色 | BR | 短路制动 |
| 4 | 黄色 | CNT | 控制电压输入 |
| 5 | 绿色 | Vcc | 输入电源电压 |
| 6 | 蓝色 | GND | GND |
